알루미늄 다이캐스팅 단가 절감을 위한 공정 최적화 방법

알루미늄 다이캐스팅 단가를 줄이는 방법을 찾다 보면, 대부분 합금 교체나 설비 교체 이야기로 흘러간다. 그런데 실제 현장에서 단가에 가장 직접적인 영향을 미치는 건 그보다 훨씬 가까운 곳에 있다. 냉각 채널 구조, 사이클 타임, 불량률 이 세 가지가 맞물려 돌아가는 방식이 부품 한 개당 원가를 결정한다. 공정 최적화는 거창한 개념이 아니다. 냉각 시스템 하나 바꿨을 뿐인데 연간 수백만 원 규모의 에너지 비용이 달라지는 경험을 해보면, 그 말이 무슨 뜻인지 바로 이해하게 된다.

알루미늄 다이캐스팅 단가를 구성하는 요소부터 이해해야 한다

비용 절감 전략을 세우려면 먼저 단가가 어디서 나오는지 구조적으로 파악해야 한다. 알루미늄 다이캐스팅의 원가는 크게 네 가지로 나뉜다. 금형(툴링) 비용, 재료비, 가공·공정 비용, 그리고 불량·스크랩 손실이다.

금형 제작은 알루미늄 다이캐스팅에서 가장 중요한 초기 투자 중 하나로, 금형의 복잡성과 크기에 따라 7,000달러에서 75,000달러까지 툴링 비용이 형성된다. 초기 투자가 크기 때문에 생산 수량이 늘어날수록 부품당 금형 상각비는 줄어드는 구조다. 반대로 소량 생산에서는 이 비용이 단가를 압도적으로 높인다.

재료비는 알루미늄 합금 시장가와 직결된다. 다이캐스팅은 뛰어난 소재 효율성을 제공하며, 런너와 게이트 잔여물은 다시 녹여 재사용할 수 있어 총 스크랩을 소재의 약 5~10% 수준으로 유지할 수 있다. CNC 가공이 소재의 40~80%를 칩으로 버리는 것과 비교하면, 다이캐스팅이 소재 효율 면에서 구조적으로 유리한 공법이라는 걸 알 수 있다. 그렇다고 재료비 관리를 방심하면 안 된다. 러너와 게이트 크기 설계에 따라 스크랩 발생량이 실질적으로 달라지기 때문이다.

단가 구조에서 공정 비용이 핵심인 이유

금형비와 재료비는 설계 단계에서 결정되는 비율이 크다. 반면 공정 비용 — 사이클 타임, 에너지 소비, 불량률 — 은 현장 운영 방식에 따라 계속 달라진다. 이 부분이 단가 절감의 실질적인 여지가 가장 큰 영역이다. 냉각 채널 구조나 사출 조건 하나를 바꾸는 것만으로도 수율과 에너지 비용이 동시에 개선되는 경우가 많다. 그래서 단가 절감을 논할 때 공정 최적화를 빠뜨리면 핵심을 놓친 것이다.

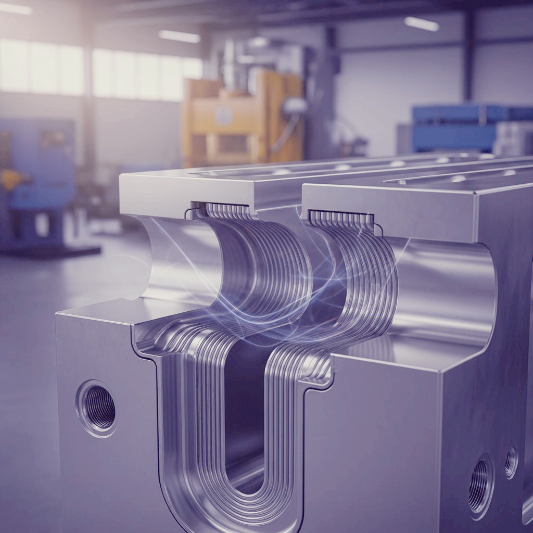

알루미늄 다이캐스팅 금형 냉각 채널 단면 구조



냉각 채널 최적화가 사이클 타임과 단가를 바꾼다

냉각은 다이캐스팅 사이클에서 가장 긴 시간을 차지하는 단계다. 사출이 수십~수백 밀리초 수준이라면, 냉각과 이형은 전체 사이클의 절반 이상을 차지하는 경우가 많다. 여기서 시간을 줄이면 같은 설비로 더 많은 부품을 뽑을 수 있고, 에너지 비용도 함께 내려간다.

직선형 냉각 채널을 배플(baffle) 구조로 바꾸면 어떤 변화가 생길까. 냉각수가 금형 내부에서 단순히 통과하는 방식에서, 방향을 꺾으며 열 교환 면적을 늘리는 방식으로 바뀐다. 핫스팟이 집중되는 부위에 냉각수를 더 오래, 더 넓게 접촉시키는 구조다. 배플과 드릴링된 채널을 조합한 냉각 설계는 균일한 응고를 위해 다이 온도를 조절하고, 핫스팟과 열 피로를 방지하며, 사이클 타임 제어에도 직접 기여한다.

냉각 채널 레이아웃을 직선형에서 배플 구조로 변경한 라인에서 직접 경험한 결과는 수치로 나왔다. 냉각수 온도와 유량을 재설정하고 배플 위치를 핫스팟 집중 구간에 맞게 조정했더니 사이클당 약 4~5초가 줄었다. 단순히 "좀 빨라졌다"로 끝나는 게 아니다. 연간 수십만 개 규모의 라인에서 사이클당 5초 단축은 기계 가동시간과 에너지 비용 모두에서 의미 있는 숫자다. 잘 설계된 금형이 사이클 타임을 부품당 30초에서 25초로 단축하면 생산 능력이 20% 증가한다.

냉각 최적화 시 주의해야 할 균형점

냉각을 무조건 빠르게 한다고 좋은 결과가 나오는 건 아니다. 너무 급격한 냉각은 잔류 응력을 높이고 뒤틀림을 유발할 수 있다. 냉각 속도와 부품 품질 사이의 균형을 잡는 것이 핵심이다. 냉각수 온도는 보통 180~220℃ 범위의 다이 온도를 유지하는 방향으로 설정하며, 부품 두께와 합금 종류에 따라 조건이 달라진다. 변경 전 시뮬레이션으로 충진 패턴과 응고 거동을 먼저 검증하는 것이 시행착오 비용을 줄이는 가장 현실적인 방법이다.

불량률 관리: 스크랩 손실이 단가에 미치는 실질 영향

불량률 1%와 3%의 차이가 단가에 얼마나 영향을 미치는지 실제로 계산해 본 사람은 많지 않다. 스크랩 재용융에 드는 에너지 비용, 후가공 공수, 납기 지연에 따른 간접 비용까지 합산하면 불량률 관리는 단순한 품질 문제가 아니라 원가 문제다.

알루미늄 다이캐스팅에서 가장 빈번한 불량은 기공이다. 알루미늄 다이캐스팅에서 기공은 주로 성형 공정 중 용해된 수소와 공기 포집에 의한 가스 갇힘으로 인해 발생하며, 2023년 주조소 대상 설문조사에 따르면 전체 생산 로트의 약 15~20%에 영향을 미치는 것으로 나타났다. 이 수치가 말하는 건, 상당수의 다이캐스팅 현장이 기공 문제를 완전히 통제하지 못하고 있다는 현실이다.

기공 발생을 줄이는 방법 중 현장에서 가장 효과적인 것은 두 가지다. 하나는 진공 다이캐스팅 적용이고, 다른 하나는 사출 조건(속도, 압력, 온도) 관리다. 진공 다이캐스팅은 금형 내 압력을 낮춤으로써 갇힌 공기와 기포의 양을 크게 줄여 부품의 완전성을 향상시키고 폐기물을 감소시킨다. 진공 보조 공정은 설비 투자가 필요하지만, 기공 불량률이 높은 라인이라면 회수 기간을 비교적 빠르게 충족할 수 있다.

시뮬레이션 기반 공정 설계가 불량률을 선제적으로 낮춘다

개인적으로 불량률 절감에서 가장 실용적이라고 생각하는 접근은, 금형 제작 전 충진 시뮬레이션을 먼저 돌리는 것이다. 최신 알루미늄 다이캐스팅 시뮬레이션 기술은 금형 충진 패턴을 92%의 정확도로 예측할 수 있게 되어, 금형 제작 이전에 러너 시스템과 게이트 위치를 최적화할 수 있다. 실제로 항공우주 부품 프로젝트에서 진공 보조 주조 파라미터의 가상 검증을 통해 기공 결함이 30% 감소한 사례가 보고됐다. 금형을 다 만들고 나서 불량이 나와 수정하는 비용과 비교하면, 시뮬레이션 선투자는 ROI가 명확하다. 금형 설계에 시뮬레이션을 통합하면 재료 낭비를 최대 10~15%까지 절감할 수 있다.

합금 선택과 게이팅 시스템 설계의 단가 연동 관계

합금 선택은 재료비에만 영향을 주는 게 아니다. 유동성, 응고 수축률, 열처리 필요 여부까지 달라지면서 전체 공정 비용 구조가 바뀐다. AlSi9Cu3 합금은 고강도에 적합하지만 동시에 가공 비용을 약 10% 절감할 수 있다. 합금 선택 단계에서 재료비만 보지 않고 후가공 공수와 불량 발생 경향까지 함께 고려해야 한다는 뜻이다.

게이팅 시스템 설계도 단가와 직결된다. 러너와 게이트 크기가 크면 용탕 충진은 안정적이지만 스크랩이 늘어난다. 반대로 너무 좁히면 미성형 불량 위험이 올라간다. 러너와 게이트 시스템을 최적화해 게이트 크기를 6mm에서 4mm로 줄이면 재료 사용량이 줄어 스크랩에서 10%를 절약할 수 있다. 이 수치는 작아 보여도 대량 생산 기준으로 합산하면 연간 원재료비 절감으로 직결된다.

• 합금 A380 선택 기준: 유동성이 높고 금형 마모가 적어 일반 자동차 부품에 가장 범용적으로 적용된다. 열처리 없이도 충분한 강도를 확보할 수 있어 후가공 공수가 줄어드는 것이 단가 측면에서 실질적인 장점이다.
• AlSi10MnMg 선택 기준: 구조 부품처럼 고강도와 높은 연신율이 동시에 요구되는 경우에 적합하다. 열처리(T7) 공정이 추가되므로 단가가 오르지만, 부품 통합화로 조립 공수를 줄이면 시스템 단가에서 상쇄되는 경우가 많다.

자동화와 공정 데이터 관리로 지속적인 단가 개선을 이끄는 방법

단가 절감은 한 번의 공정 개선으로 끝나지 않는다. 조건이 안정적으로 유지되지 않으면 개선 효과가 금방 희석된다. 이 지점에서 자동화와 데이터 기반 공정 관리의 역할이 커진다.

로봇 자동화는 이형제 도포, 부품 추출, 외관 검사를 사람보다 빠르고 일관성 있게 처리한다. 특히 이형제 도포 균일성은 금형 마모 속도와 부품 표면 품질에 직접 영향을 준다. 냉각 시간과 제거 프로세스를 최적화하면 유닛당 5~10초를 절약할 수 있고, 자동화를 통해 로봇은 사람보다 속도가 빠르고 오류가 적기 때문에 업무 효율성을 높이고 비용을 절감한다.

데이터 기반 관리는 공정 변동의 원인을 빠르게 추적하게 해 준다. 최신 알루미늄 다이캐스팅 공정에서는 자동 X선 검사 시스템을 도입하여 사례의 98%에서 내부 기공을 탐지하며, 머신러닝 알고리즘과 실시간 결함 맵핑을 결합하여 용융 온도 변동이나 불충분한 배기와 같은 특정 공정 변수로 인한 가스 갇힘 문제를 추적할 수 있도록 엔지니어를 지원한다. 공정 이상을 후공정 검사가 아니라 주조 단계에서 실시간으로 잡아낼 수 있다면, 불량 부품이 후가공 공수를 소비한 뒤 폐기되는 손실 구조를 차단할 수 있다.

자주 묻는 질문

Q. 냉각 채널 구조 변경만으로 실제 단가 절감이 가능한가요?

가능하다. 직선형에서 배플 구조로 변경하면 핫스팟 제어가 개선되고 균일 냉각이 가능해지면서 사이클 타임이 줄어든다. 사이클당 4~5초 단축이 연간 수십만 개 규모 라인에서는 에너지 비용과 기계 가동 효율 면에서 의미 있는 수치로 환산된다. 다만 설계 변경 전 시뮬레이션으로 부품 품질 영향을 먼저 확인하는 것이 시행착오를 줄이는 현실적인 순서다.

Q. 알루미늄 합금 선택이 단가에 얼마나 영향을 미치나요?

재료비뿐 아니라 공정 비용 전체에 영향을 준다. A380 같은 범용 합금은 유동성이 좋아 성형이 쉽고 금형 마모도 적다. 반면 고강도 구조 부품용 합금은 열처리가 필요해 공정이 늘어난다. 후가공 필요 여부, 불량 발생 경향, 금형 수명까지 함께 고려해야 합리적인 합금 선택이 된다.

Q. 기공 불량률을 낮추는 가장 효과적인 방법은 무엇인가요?

진공 보조 다이캐스팅과 사출 조건 최적화가 현장에서 검증된 두 가지 방법이다. 진공 공정은 설비 투자가 필요하지만 기공 발생을 구조적으로 줄인다. 사출 속도, 압력, 용탕 온도를 일관되게 유지하는 것도 중요한데, 이 조건이 흔들리는 순간 기공 불량률이 빠르게 올라간다.

Q. 소량 생산에서도 공정 최적화가 의미 있나요?

소량 생산에서는 금형 상각비 비중이 높아 다이캐스팅 자체가 비효율적인 경우가 많다. 그러나 중규모 이상의 반복 생산이라면 냉각 채널 개선이나 합금 재선정 같은 공정 최적화가 부품당 원가를 실질적으로 낮출 수 있다. 단가 절감의 여지는 생산량이 클수록 확대된다.

공정 최적화는 설비 투자보다 먼저다

알루미늄 다이캐스팅 단가를 낮추려 할 때, 많은 현장에서 먼저 설비 교체나 합금 변경을 떠올린다. 그러나 기존 공정 안에서 냉각 채널 구조, 사이클 타임, 불량률이라는 세 가지 변수를 체계적으로 다루는 것만으로도 상당한 원가 개선이 가능하다. 시뮬레이션 기반 설계, 배플 구조 냉각, 데이터 기반 공정 관리를 순차적으로 적용하면 투자 규모 대비 효과를 비교적 빠르게 확인할 수 있다. 설비는 그다음 단계라고 생각한다.
