다이캐스팅 설비 교체 없이 운전 조건 최적화로 에너지를 줄인 경험

다이캐스팅 공장에서 전기요금 고지서를 받아 들 때마다 불편한 감정을 느끼는 건 비단 경영진만의 이야기가 아니다. 유압 펌프가 내뿜는 열기, 용해로 주변의 뜨거운 공기, 냉각 시스템이 쉬지 않고 돌아가는 소리. 이 모든 것이 곧 전력 소비이고, 비용이다. 정작 생산 데이터를 제대로 뜯어보면 실제 가공이 이루어지는 시간보다 대기 구간에서 불필요하게 에너지를 낭비하는 경우가 훨씬 많다. 다이캐스팅 에너지 효율을 높이는 일은 설비 교체 없이도 운전 조건 최적화만으로 충분히 시작할 수 있다. 전력 절감의 레버리지는 생각보다 훨씬 공정 파라미터 안에 숨겨져 있다.

다이캐스팅 공정에서 전력이 새는 곳은 어디인가

다이캐스팅 머신의 에너지 소비는 크게 세 영역으로 나뉜다. 용해로, 유압 시스템, 냉각 시스템이다. 이 중 유압 시스템은 전체 전력 소비의 상당 비중을 차지하는데, 문제는 실제 사출 동작이 이루어지는 시간이 전체 사이클에서 차지하는 비중이 생각보다 작다는 데 있다. 클램핑, 사출, 보압, 냉각, 이형까지 이어지는 사이클 중에서 유압 펌프가 고압을 유지하면서 실제로 일을 하는 구간은 일부에 불과하다.

나머지 구간, 즉 냉각 대기나 이형 준비, 이형제 분사 시간 동안에도 유압 펌프가 정격 속도로 풀가동 상태를 유지하고 있다면 이것은 순수한 낭비다. Parker Hannifin의 유압 프레스 에너지 절감 테스트 결과에 따르면, 가변속 제어를 적용하지 않은 유압 파워 유닛은 전체 사이클 평균 소비 전력이 그렇지 않은 시스템 대비 약 50HP 수준으로 측정됐고, 가변속 드라이브 적용 후 평균 소비 전력은 약 34HP로 감소했다. 이 수치가 시사하는 바는 분명하다. 유압 시스템 자체가 문제가 아니라, 부하 변화에 맞지 않는 고정 속도 운전이 문제라는 것이다.

개인적으로 이 부분을 실감한 건 Cold Chamber 라인의 생산 데이터를 직접 시간대별로 분석했을 때였다. 사출 직후 대기 구간과 이형제 분사 구간에서 유압 펌프 전류값이 거의 변하지 않는다는 사실이 눈에 들어왔다. 인버터 제어로 전환한 뒤 해당 라인 전력 소비가 약 22% 줄었다. 사이클 수나 부품 품질에는 영향이 없었다. 설비를 교체한 것도, 파라미터를 과감하게 조정한 것도 아니었다. 운전 방식을 바꾼 것뿐이었다.

유압 펌프 인버터 제어가 전력 절감에서 가장 큰 레버리지를 가지는 이유

인버터, 즉 가변주파수드라이브(VFD)의 에너지 절감 원리는 물리 법칙에서 출발한다. 펌프의 소비 전력은 속도의 세제곱에 비례한다. 펌프 회전수를 단 10% 낮추기만 해도 소비 전력은 약 27% 줄어든다는 것이 유체기계의 상사 법칙(Affinity Laws)이 말하는 핵심이다. 이 법칙은 다이캐스팅 유압 시스템에도 동일하게 적용된다.

고정 속도 모터로 유압 펌프를 구동할 때는 부하가 낮은 구간에서도 모터가 계속 최대 속도로 작동하며 불필요한 전력을 소비한다. Machine Design의 기술 자료에 따르면, 유압 시스템이 실제 일을 하지 않는 아이들 구간에서 소비되는 전력이 전체 운전 비용의 상당 부분을 차지하며, VFD 도입 후 이 구간의 에너지 낭비를 직접적으로 차단할 수 있다. Daikin의 EcoRich 하이브리드 유압 파워 유닛은 IPM 모터와 인버터를 결합해 대기 모드와 보압 유지 구간에서 펌프 속도를 자동으로 낮추는 방식으로 운영되며, 기존 연속 운전 방식 대비 전력 절감 효과가 크다고 보고된다.

한국에너지공단의 고효율 인버터 보급 지원 사업에서도 팬·펌프·유압식 사출기에 적용하는 인버터를 주요 지원 대상으로 명시하고 있다. 3.7~220kW 범위의 인버터가 지원 대상에 해당하며, 이는 중소 규모 다이캐스팅 라인에도 충분히 해당되는 스펙이다. 설비 투자 부담을 낮출 수 있는 실질적인 경로가 이미 존재한다는 의미다.

공정 파라미터 재설계로 단위 에너지 원단위를 줄이는 접근

에너지 절감을 이야기할 때 설비 교체만 떠올리는 경향이 있는데, 현장 경험으로는 파라미터 재설계가 더 빠른 ROI를 낸다. 보압 구간의 압력 프로파일, 냉각 시퀀스 타이밍, 이형제 분사 조건을 재검토하면 사이클 타임을 단축하면서 동시에 기계 가동 시간 대비 에너지 투입량을 줄일 수 있다.

알루미늄 다이캐스팅에서 보압 구간을 살펴보면, 많은 라인에서 보압이 실제 필요 이상의 시간 동안 유지되고 있다. 응고 완료 시점을 열화상 카메라나 금형 내 온도 센서 데이터로 추적하면 보압 종료 시점을 최적화할 수 있고, 그만큼 유압 시스템이 고압을 유지하는 시간이 줄어 전력 소비가 감소한다. 또한 냉각 채널 레이아웃을 개선해 금형 내 열 균일성을 높이면 냉각 시간 자체를 단축할 수 있고, 이는 사이클 타임 감소와 에너지 원단위 개선으로 동시에 이어진다.

Fluke의 산업 에너지 효율 기술 자료에서도 에너지 낭비를 식별하는 첫 단계로 에너지 소비량 기준 측정과 시스템별 비교를 권장하고 있다. 다이캐스팅 공정에서도 라인별, 사이클 구간별로 전력 소비를 측정하고 기준치를 설정하는 것이 최적화의 출발점이다.

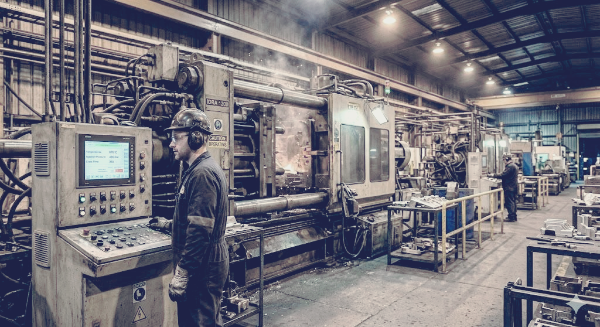

다이캐스팅 공장 유압 펌프 에너지 효율 절감 현장



용해로 운영 방식과 전력 절감

용해로는 다이캐스팅 공정에서 에너지 소비가 집중되는 또 다른 영역이다. 알루미늄을 녹여 용탕 상태로 유지하는 것 자체가 막대한 열에너지를 필요로 한다. 여기서 에너지 낭비의 주요 원인 중 하나는 용탕 온도 과잉 유지다. 설정 온도를 필요 이상으로 높게 잡거나, 생산 대기 시간이 길어질 때도 용탕 온도를 그대로 유지하는 운영 관행이 에너지를 낭비한다.

실무적으로는 주조 합금의 유동성이 확보되는 최저 용탕 온도를 확인하고, 허용 범위 내에서 설정 온도를 낮추는 것이 우선이다. 알루미늄 다이캐스팅에 일반적으로 사용되는 ADC12 합금의 경우 용탕 온도는 통상 640~700℃ 범위에서 운영되는데, 품질 조건이 허용한다면 하단부로 설정을 이동시키는 것만으로도 에너지 절감 효과를 기대할 수 있다.

용해로 단열 상태도 정기적으로 점검해야 한다. 단열재가 손상되거나 노화되면 열 손실이 증가해 유지 온도를 유지하기 위한 에너지 소비가 늘어난다. Fluke의 열화상 카메라를 활용하면 용해로 외벽의 열 손실 지점을 시각적으로 파악할 수 있다. 보일러나 열원 시스템의 단열 점검에 동일한 방법이 적용된다고 Fluke 기술 자료는 명시한다.

데이터 기반 접근으로 에너지 관리 체계 구축하기

에너지 절감의 지속 가능성은 일회성 개선에서 오지 않는다. 라인별 에너지 소비 데이터를 수집하고 분석하는 체계를 갖추어야 한다. 다이캐스팅 머신에서 수집 가능한 전력 소비 데이터를 사이클 구간별로 분류하면, 어느 구간에서 에너지가 낭비되는지 명확하게 드러난다.

최근 국내 다이캐스팅 업계에서는 MES(Manufacturing Execution System)와 에너지 모니터링 시스템을 연동해 설비별, 라인별, 시간대별 전력 소비를 실시간으로 추적하는 시도가 늘고 있다. 단위 생산량당 에너지 원단위(kWh/shot)를 KPI로 관리하는 방식이다. 이 지표가 특정 임계치를 넘으면 파라미터 이상이나 설비 열화를 조기에 감지할 수 있다.

개인적으로 이 방식의 가장 큰 장점은 에너지 절감 활동의 효과를 수치로 입증할 수 있다는 점이라고 생각한다. 현장 담당자의 직관에만 의존하지 않고, 데이터가 개선 전후를 명확히 보여주기 때문에 경영진에 대한 설득력도 높다. 설비 투자 없이 운전 방식 변경만으로 절감한 효과를 수치로 보여줄 수 있으면, 추가 투자 승인을 받는 것도 한결 수월해진다.

• 전력 소비 측정: 라인별·구간별 소비량을 측정해 기준치 설정
• 인버터 제어 도입: 유압 펌프 가변속 전환으로 대기 구간 전력 낭비 차단
• 용탕 온도 최적화: 허용 범위 내 최저 온도로 용해로 에너지 절감
• 공정 파라미터 재검토: 보압 시간, 냉각 시퀀스 최적화로 사이클 단위 에너지 원 단위 개선

자주 묻는 질문

Q. 다이캐스팅 공장에서 인버터 도입 시 투자 회수 기간은 얼마나 되나요?
운영 규모와 현재 에너지 낭비 수준에 따라 다르지만, 유압 펌프에 인버터를 적용한 사례에서는 일반적으로 12~24개월 내 투자 회수가 보고된다. 특히 아이들 구간이 긴 라인일수록 절감 효과가 크기 때문에 회수 기간이 더 짧아진다. 한국에너지공단의 인버터 보급 지원 사업을 활용하면 초기 투자 부담을 낮출 수 있다.

Q. 유압 펌프에 인버터를 적용하면 다이캐스팅 품질에 영향을 주지 않나요?
사출 구간에서는 인버터가 정격 속도로 구동되도록 제어하기 때문에 사출 압력과 속도에 직접적인 영향을 주지 않는다. 에너지 절감은 주로 대기 구간과 냉각·이형 구간에서 펌프 속도를 낮추는 방식으로 이루어진다. 적절한 파라미터 설정과 함께 적용하면 품질 변화 없이 전력 소비만 줄일 수 있다.

Q. 에너지 원단위란 무엇이고, 다이캐스팅 공장에서 어떻게 관리하나요?
에너지 원단위는 단위 생산량당 소비 에너지량을 말하며, 다이캐스팅에서는 kWh/shot 또는 kWh/톤 기준으로 관리한다. 이 수치를 라인별로 추적하면 설비 열화, 파라미터 이상, 비효율적 운전 조건을 조기에 발견할 수 있다. MES와 에너지 모니터링 시스템을 연동하면 실시간 추적이 가능하다.

Q. 용해로 에너지 절감에서 가장 빠르게 효과를 볼 수 있는 방법은 무엇인가요?
용탕 온도 설정치를 허용 범위 내 최저값으로 조정하는 것이 가장 즉각적인 효과를 낸다. 또한 생산 공백 시간에 용탕 온도를 보온 모드로 낮추는 운영 방식도 유효하다. 단열 상태 점검과 열화상 카메라를 이용한 열 손실 지점 확인도 비교적 저비용으로 빠른 효과를 기대할 수 있다.

마무리: 설비보다 운전 방식을 먼저 점검하라

다이캐스팅 공장의 에너지 효율 개선은 새 장비 도입보다 현재 운전 방식의 점검에서 먼저 시작해야 한다. 유압 펌프 인버터 제어, 공정 파라미터 최적화, 용해로 온도 관리, 에너지 원 단위 모니터링은 모두 설비 교체 없이 적용 가능한 영역이다. 어느 한 가지만으로 극적인 효과를 기대하기는 어렵지만, 이 네 가지를 순차적으로, 그리고 데이터를 기반으로 실행하면 전력 절감 효과는 분명히 누적된다. 공장에서 가장 조용히, 가장 오래 전력을 소비하는 것은 작동 중인 설비가 아니라 불필요하게 풀가동 상태를 유지하는 대기 구간이라는 사실을 잊지 않으면 된다. 에너지 절감이 필요한 라인이 있다면, 먼저 생산 데이터를 시간대별로 분석하는 것부터 시작해 보길 권한다.

※ 작성일: 2026년 4월
