플런저 팁 교체 후 압력 손실 재발 시 슬리브 동시 점검 방법

플런저 팁을 주기대로 교체했는데도 압력 손실 증상이 반복된다면, 팁만 보고 슬리브 상태를 건너뛴 것이 원인일 가능성이 높다. 다이캐스팅 현장에서 플런저 팁 마모는 교체 기준이 비교적 명확한 편이지만, 슬리브 내벽 마모나 알루미늄 소착은 눈에 잘 띄지 않아 점검에서 빠지는 경우가 많다. 이 글에서는 팁 교체 이후에도 압력 손실이 재발하는 상황을 중심으로, 슬리브와 팁을 함께 점검할 때 확인해야 할 기준을 정리한다.

팁 교체만으로 해결되지 않는 압력 손실의 구조

콜드챔버 다이캐스팅에서 플런저 팁은 슬리브 내벽과 맞닿아 용탕을 고압으로 밀어낸다. 이때 팁 외경과 슬리브 내경 사이의 간극은 용탕 역류 방지와 원활한 슬라이딩을 동시에 만족해야 한다. AMPCO METAL의 기술 자료에 따르면 팁과 슬리브 간의 허용 간극은 0.05~0.13mm 범위가 일반적이며, 이 범위를 초과하면 용탕이 간극으로 유입되어 역류와 압력 손실이 발생한다.

문제는 팁 외경이 마모되는 것과 별개로 슬리브 내경도 동시에 변화한다는 점이다. 팁 쇼트 수 기준으로 교체하면 신규 팁 외경은 기준값을 충족하지만, 슬리브 내경이 이미 국소 마모된 상태라면 간극은 여전히 기준을 벗어난다. 팁 교체 후에도 동일 구간에서 압력 손실이 반복된다면 이 가능성을 먼저 확인해야 한다.

실무 사례로 보면, 팁 교체 직후에는 사출 파형이 일시적으로 개선되지만 수백 쇼트 안에 동일 증상이 재발하는 패턴이 관찰된다. 이 경우 대부분 슬리브 내벽에 알루미늄 소착이 있거나 국소 마모가 진행된 구간이 존재했다. 팁 교체 주기를 단축하는 방식으로 대응했다가 비용만 늘고 근본 원인을 놓치는 흔한 실패 유형이다.

슬리브 내벽 상태를 어떻게 확인하는가

슬리브 점검에서 가장 먼저 확인할 것은 내벽의 소착 흔적이다. 알루미늄 합금 용탕이 간극에 유입되어 국소 응고된 소착은 팁 교체만으로 제거되지 않는다. 손전등과 내경 게이지를 사용해 슬리브 전 길이에 걸쳐 내경을 측정하되, 특히 용탕 주입구 직하방 구간과 팁이 정지하는 위치 근처를 집중적으로 확인한다.

내경 측정 시에는 동일 단면을 0°, 90° 두 방향으로 측정해 진원도를 함께 확인하는 것이 정확하다. 타원형으로 마모된 슬리브는 평균 내경이 기준 범위 안에 있더라도 특정 방향에서 간극이 크게 벌어져 압력 손실을 일으킨다. 개인적으로는 내경 평균값만 기록하는 방식보다 최대·최소 지점을 함께 기록하는 점검 양식이 더 현실적이라고 본다.



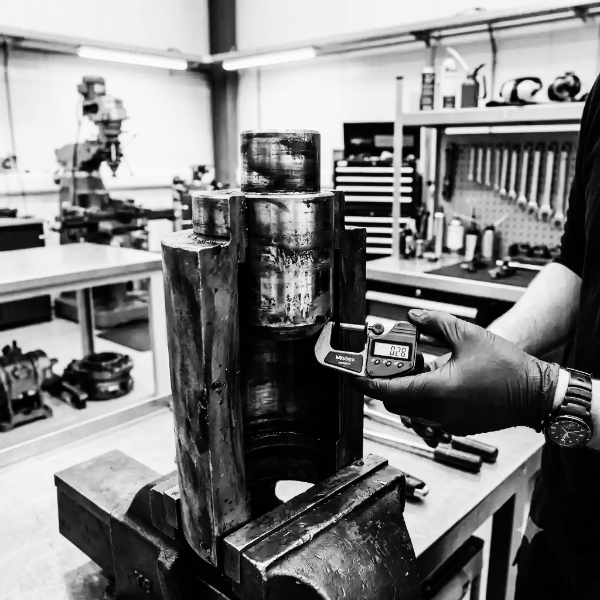

플런저 팁 슬리브 간극 점검 장면



소착이 확인되면 슬리브를 분리해 기계적 제거 또는 교체 여부를 판단한다. 소착 면적이 넓지 않고 깊이가 얕다면 세라믹 연마재를 사용해 표면을 정리할 수 있지만, 국소 마모로 내경 진원도가 이미 훼손된 슬리브는 재사용 시 동일 증상이 재발하는 경우가 많다. 이 판단을 외관만으로 하면 놓치는 경우가 있으므로 내경 게이지 수치를 기준으로 결정하는 편이 안전하다.

팁과 슬리브 간극을 현장에서 판단하는 기준

새 팁을 장착하기 전에 팁 외경과 슬리브 내경을 각각 측정해 실제 간극을 계산하는 절차가 필요하다. 간극이 0.13mm를 초과하면 팁 교체와 동시에 슬리브 교체를 검토해야 한다. 반대로 간극이 너무 작으면 팁이 슬리브 내벽에 눌려 소착(시저)이 발생할 수 있으므로 최소 간극인 0.05mm 역시 확인해야 한다.

Castool의 기술 문서에서는 솔리드 팁 기준으로 팁 외경과 슬리브 내경의 간극을 항상 0.10mm(약 0.004인치) 이하로 유지해야 알루미늄 역류를 방지할 수 있다고 명시한다. 이 수치는 합금 종류와 팁 사이즈, 슬리브 온도 특성에 따라 달라지므로 절대 기준보다 설비별 이력을 함께 관리하는 방식이 더 실용적이다.

비슷한 조건의 현장 사례를 보면, 간극 관리 없이 팁만 반복 교체하던 라인에서 슬리브 동시 교체 기준을 도입한 이후 팁 교체 주기가 오히려 늘어난 경우가 있다. 슬리브 마모가 팁에 편하중을 주어 팁 마모를 가속했던 것이 원인이었다. 부품 한쪽만 보는 점검 방식의 한계가 여기서 드러난다.

윤활 상태가 마모 패턴에 미치는 영향

많은 현장에서 팁 마모를 단순히 쇼트 수와 연결하지만, 윤활 상태가 마모 속도를 결정하는 변수 중 하나다. Hill & Griffith의 2026년 생산 현장 시험 자료에 따르면, 윤활제가 팁과 슬리브 사이 간극에 균일하게 도포되지 않을 경우 소착과 내벽 침식이 빠르게 진행되며, 윤활 방식 개선 후 슬리브 손상이 눈에 띄게 줄었다.

현장에서 윤활 상태를 확인할 때는 팁 도포 직후 슬리브 내벽 전 구간에 윤활제 흔적이 남는지를 육안으로 확인하는 방식이 기본이다. 특정 구간에만 흔적이 있거나, 주입구 주변에 건조한 면이 있다면 도포 각도나 양을 조정할 필요가 있다. 이 부분은 팁 마모 속도 자체에 영향을 주기 때문에, 교체 주기를 결정하기 전에 윤활 이력을 함께 검토하는 것이 순서다.

팁 교체 시 함께 확인해야 할 점검 항목

플런저 팁 교체를 진행할 때 슬리브와 함께 점검해야 할 항목을 정리하면 다음과 같다.

• 슬리브 내경 측정 (0°/90° 양방향, 전 구간 3개소 이상): 최대 내경과 최소 내경 차이가 0.05mm 이상이면 진원도 이상으로 판단
• 슬리브 내벽 소착 및 침식 흔적 육안 확인: 용탕 주입구 하단 구간과 팁 정지 위치 집중 점검
• 신규 팁 외경 실측 후 슬리브 내경과의 간극 계산: 간극이 0.13mm 초과 시 슬리브 교체 검토
• 윤활 도포 상태 확인: 전 구간 균일 분포 여부, 도포 직후 잔류 흔적 확인

이 항목들을 팁 교체 작업 표준서에 병기하면, 슬리브 점검을 별도 작업으로 다루는 방식보다 누락 가능성이 낮아진다. 실제로 교체 기록에 슬리브 내경 측정값을 함께 기입하는 방식을 도입한 현장에서는 압력 손실 재발 빈도가 줄어드는 경향을 보인다.

자주 묻는 질문

팁 교체 주기는 어떻게 정하는 것이 맞나요?

쇼트 수 기준이 일반적이지만, 슬리브 내경 측정값과 압력 파형 이력을 함께 보는 방식이 더 정확하다. 같은 설비라도 합금 종류, 용탕 온도, 윤활 상태에 따라 마모 속도가 달라지므로 초기에 내경 이력을 축적해 기준을 설비별로 세분화하는 편이 낫다.

슬리브와 팁을 동시에 교체해야 하는 기준이 있나요?

팁 외경과 슬리브 내경 간극이 0.13mm를 초과하거나, 슬리브 내경 진원도 오차가 0.05mm 이상일 때 동시 교체를 검토한다. 팁만 교체 후 동일 증상이 2회 이상 재발했다면 슬리브 상태를 먼저 측정해야 한다.

소착이 생기는 근본 원인은 무엇인가요?

간극 과대로 용탕이 슬라이딩 면에 유입되거나, 윤활 부족으로 팁과 슬리브가 직접 접촉하는 구간에서 발생한다. 용탕 온도가 높을수록, 윤활 도포 불균일 상태일수록 소착 발생 속도가 빠르다.

간극이 너무 작으면 어떤 문제가 생기나요?

팁이 슬리브 내벽에 압착되어 시저(소착 잠김)가 발생할 수 있다. 팁 전진이 저항받으면 사출 압력이 목표치에 도달하기 전에 손실되고, 팁 손상이 빠르게 진행된다. 최소 간극인 0.05mm를 확보하는 것과 최대 간극을 제한하는 것은 서로 다른 방향의 불량을 막는 조건이다.

이 내용을 확인한 뒤에는 팁·슬리브 교체 이력과 내경 측정값을 같은 기록지에 함께 남기는 방식을 적용해 보면 좋다. 압력 손실이 어느 시점부터 시작됐는지 데이터로 추적할 수 있으면 교체 주기 최적화와 예방 점검 기준 설정이 훨씬 수월해진다.

팁 교체 이후에도 압력 손실이 재발한다면

플런저 팁 마모로 인한 압력 손실은 팁 단독 문제가 아닌 경우가 많다. 슬리브 내벽 소착, 진원도 이상, 윤활 불균일이 함께 작용하면 팁을 새로 바꿔도 증상이 그대로 이어진다. 점검의 시작은 팁 외경과 슬리브 내경을 실측해 간극을 확인하는 것이며, 이 수치가 기준을 벗어났다면 슬리브 상태를 독립적으로 판단해야 한다. 이 부분이 빠진 채 팁 교체 주기만 단축하는 대응은 비용을 늘리면서 근본 원인을 방치하는 결과로 이어질 수 있다.
