다이캐스팅 원리와 공정 순서 실무 정리

다이캐스팅이라는 단어는 제조 현장에서 워낙 자주 쓰이다 보니, 정작 원리를 제대로 설명하라고 하면 막히는 경우가 많다. 용융 금속을 금형에 넣는다는 것 정도는 알지만, 왜 고압이어야 하는지, 공정 순서가 왜 그 순서여야 하는지를 연결해서 이해하는 것은 다른 문제다. 다이캐스팅은 용융 금속을 수십~수백 MPa의 고압으로 금속 금형(다이)에 강제 주입해 정밀한 형상의 부품을 대량 생산하는 공정이다. 알루미늄 HPDC를 중심으로, 원리부터 공정 순서, 주요 변수까지 실무 관점에서 정리한다.

직접 알루미늄 다이캐스팅 금형 트라이얼을 진행하면서 공정 변수 간의 연결고리를 몸으로 배웠다. 금형 예열 온도를 180도에서 220도로 올리고 2단 사출 속도 프로파일을 조정하자 콜드샷과 미성형이 동시에 사라졌던 경험이 있다. 그 과정에서 공정 각 단계가 독립적인 게 아니라 앞 단계가 다음 단계의 품질을 직접 결정한다는 구조를 실감했다. 이 글은 그 구조를 중심으로 서술한다.

다이캐스팅이란 무엇인가, 왜 고압이어야 하는가

다이캐스팅의 핵심은 압력이다. 단순히 금형에 용융 금속을 부어 굳히는 중력 주조와 달리, 다이캐스팅은 유압 플런저가 용융 금속을 고속·고압으로 금형 캐비티 안으로 밀어 넣는다. 알루미늄 고압 다이캐스팅(HPDC) 기준으로 게이트에서의 금속 유속은 초당 30~100m에 달하고, 캐비티 전체가 채워지는 시간은 10~100밀리초 수준이다. 이 극단적인 속도가 두께 1~2mm의 얇은 벽 구조와 복잡한 형상을 근사 순형상(Near Net Shape)으로 구현하게 해 준다.

왜 고압이어야 하는가에 대한 답은 응고 단계에 있다. 알루미늄은 액상에서 고상으로 전환될 때 부피가 약 6% 수축한다. 이 수축을 보상하지 않으면 내부에 수축 기공이 생긴다. 고압을 유지함으로써 금속이 금형 표면에 밀착된 상태로 응고되고, 수축분을 보압으로 채울 수 있다. 압력이 없다면 아무리 정밀한 금형을 써도 기공 없는 치밀한 조직을 얻기 어렵다.

다이캐스팅은 주입 방식에 따라 핫 챔버(Hot Chamber)와 콜드 챔버(Cold Chamber)로 나뉜다. 핫 챔버는 주입 메커니즘이 용융 금속조 안에 잠겨 있어 아연·마그네슘처럼 용융점이 낮은 합금에 적합하다. 사이클 타임이 빠르고 재료 손실이 적다는 장점이 있지만 고온 금속에는 펌프가 손상되므로 알루미늄에는 사용하지 않는다. 알루미늄(용융점 약 660°C)은 반드시 콜드 챔버 방식을 쓴다. 용융 금속을 별도 용해로에서 녹인 후 사출 슬리브에 래들링해 플런저로 밀어 넣는 구조다.

HPDC 공정 순서와 각 단계의 핵심 변수

① 금형 준비: 예열과 이형제 도포

공정은 금형 준비에서 시작된다. 금형을 적정 온도로 예열하지 않으면 용융 알루미늄이 금형 표면에 닿는 순간 급랭되어 유동성이 떨어지고, 미성형(Cold Shut)이나 콜드샷(Cold Shot) 결함이 발생한다. 일반적으로 알루미늄 HPDC에서 금형 온도는 용탕 주입 온도의 약 1/3 수준, 즉 180~250°C 범위가 기준점으로 적용된다(CASTMAN 기술 보고서). 금형 예열 온도를 180도에서 220도로 조정했을 때 미성형이 사라지는 것을 직접 경험했는데, 이 변수 하나가 사출 속도만큼이나 결과에 강하게 영향을 준다는 것을 그때 확인했다.

이형제 도포는 예열 이후 매 사이클마다 이루어진다. 이형제는 부품 취출을 용이하게 하는 동시에 금형 표면을 일정 온도로 냉각하는 역할을 겸한다. 도포량과 도포 위치가 균일하지 않으면 금형 온도 분포가 불균일해지고, 이 편차가 응고 속도 차이로 이어져 수축이나 변형의 원인이 된다.

② 용탕 준비: 합금 선택과 용탕 품질 관리

알루미늄 HPDC에서 가장 많이 쓰이는 합금은 ADC12(일본 규격) 또는 A380(미국 규격)이다. Si(규소) 함량이 높아 유동성이 좋고 열간 균열 감수성이 낮아 HPDC에 적합하다. EV 구조 부품처럼 높은 연성과 충격 흡수가 요구되는 경우에는 AlSi10MnMg 계열이나 A356 계열을 선택하기도 한다.

용탕 품질은 기공 발생의 핵심 변수다. 용탕에 수소 가스가 용해되면 응고 과정에서 기포로 남아 기공 결함이 된다. 스크랩 장입재를 사전에 예열·건조하고, 플럭스 처리로 산화물을 제거하는 것이 용탕 청정도 관리의 기본이다. CASTMAN의 결함 분석 보고서에 따르면, 가스 기공과 수축 기공은 주요 발생 원인을 현장에서 구분하기 어려운 경우가 많아, 용탕 관리와 공정 변수 제어를 동시에 접근해야 효과적이다.

③ 사출: 1단·2단 속도 프로파일과 보압

사출은 다이캐스팅 공정에서 가장 변수가 집중된 단계다. 플런저 전진은 크게 1단(저속)과 2단(고속) 구간으로 나뉜다. 1단은 슬리브 내 공기를 밀어내면서 용탕을 게이트 앞까지 이동시키는 구간이고, 2단은 캐비티를 고속으로 충전하는 구간이다.

2단 속도가 너무 낮으면 금속이 캐비티를 채우기 전에 응고되어 미성형이 생긴다. 반대로 너무 빠르면 난류로 인해 공기가 혼입 되고 기공 결함이 증가한다. 이 사이에서 최적값을 찾는 것이 샷 프로파일 튜닝이다. 충전이 완료된 직후 적용되는 보압(증압)은 응고 수축을 보상하며 조직 치밀도를 높이는 역할을 한다. 일반적인 HPDC 보압은 수십에서 수백 MPa 범위로, 부품 두께와 합금 특성에 따라 설정값이 달라진다.

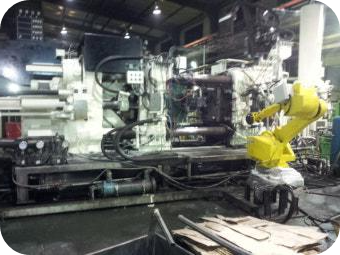

고압 다이캐스팅 공정



④ 냉각과 응고: 금형 냉각 설계의 중요성

사출이 완료되면 냉각 단계로 진입한다. 이 구간의 길이가 사이클 타임의 상당 부분을 차지한다. 냉각 시간을 무리하게 줄이면 취출 시 부품이 충분히 응고되지 않아 변형이 생긴다. 반대로 냉각을 과도하게 길게 잡으면 생산성이 떨어진다.

금형 냉각 채널 설계는 냉각 효율을 결정하는 핵심이다. 직선형 채널보다 배플(Baffle) 구조나 형상 적응형 냉각 채널을 적용하면 국부적인 과열 부위를 효과적으로 제어할 수 있다. 직선형에서 배플 구조로 변경했을 때 냉각 시간이 기존 대비 약 12~18% 단축된 사례는 현장에서 드물지 않다. 금형 내부의 온도 분포가 균일할수록 수축 편차가 줄어들고 치수 안정성이 높아진다.

⑤ 금형 개방과 취출

냉각이 완료되면 가동측 금형이 열리고 이젝터 핀이 부품을 밀어낸다. 이때 이형제 도포 상태와 금형 온도 균일성이 부족하면 취출 시 소착(Soldering) — 부품이 금형 표면에 달라붙는 현상 — 이 발생한다. 소착은 금형 손상으로 이어질 수 있어 관리가 필요하다. 취출 된 부품에는 게이트, 러너, 오버플로우가 붙어 있으며 이를 트리밍으로 제거한다.

⑥ 후처리: 열처리, 가공, 표면 처리

취출 직후의 다이캐스팅 부품은 대부분 주조 상태(As-Cast)다. 용도에 따라 후처리 경로가 달라진다. A380/ADC12 계열은 내부 기공으로 인해 T6 열처리(용체화 + 인공 시효) 적용에 제약이 있는 경우가 많다. 반면 고진공 HPDC(HVDC) 공법을 적용하면 금형 캐비티 내 압력을 100mbar 이하로 낮춰 가스 혼입을 억제하고, 이렇게 제조된 부품은 T6 열처리가 가능해 단조에 근접하는 항복 강도를 구현할 수 있다(ASTM E505 기준).

가공은 기준면 확보 후 진행하며, 치수 정밀도가 요구되는 보어·볼트 홀 등 부위에 집중된다. 표면 처리는 아노다이징, 도장, 크로메이트 처리 등을 용도에 맞게 선택한다.

주요 결함과 현장 대응 방식

HPDC에서 반복적으로 나타나는 결함은 크게 세 가지다. 기공(Porosity), 수축(Shrinkage), 균열(Crack)이다. 이 세 가지는 서로 발생 메커니즘이 다르지만 현장에서 원인을 단번에 구분하기 어렵다는 공통점이 있다.

• 가스 기공: 용탕 내 수소 용존 또는 사출 시 공기 혼입이 원인. 용탕 품질 관리(예열·플럭스 처리)와 사출 속도 최적화로 대응.
• 수축 기공: 응고 수축을 보압이 충분히 보상하지 못할 때 발생. 보압 크기·시간과 냉각 채널 위치 조정이 핵심 대응 수단.
• 콜드샷·미성형: 금형 온도 부족 또는 2단 사출 속도 미달이 주원인. 금형 예열 온도 상향과 속도 프로파일 재설정으로 해결하는 경우가 많다.

개인적으로 현장에서 결함 원인을 추적할 때 가장 유효한 접근 방식은, 변수를 하나씩 고정하고 하나만 바꾸는 방식이다. 두 개 이상의 변수를 동시에 건드리면 어떤 조정이 효과를 낸 것인지 알 수 없다. 시간이 걸려도 단변수 접근이 결국 빠른 길이다.

다이캐스팅이 EV 시대에 더 중요해지는 이유

전기차는 다이캐스팅 수요를 구조적으로 끌어올리고 있다. 강철 대비 약 40~50% 가벼운 알루미늄 다이캐스팅 부품은 배터리 주행 거리와 직결되는 경량화 수단이고, 모터 하우징·인버터 케이스·배터리 구조 부재가 모두 HPDC의 주요 적용 대상이다. 테슬라가 모델 Y에 도입한 기가캐스팅(Giga-Casting)은 기존에 수십 개의 스탬핑 부품을 조립해 만들던 차체 후방 구조를 단일 대형 주조물로 대체한 방식이다. 부품 수 감소, 조립 공수 절감, 중량 최적화를 동시에 달성한다.

이 방향이 EV 제조의 표준이 되면, HPDC 공정 역량 — 특히 대형 다이캐스팅과 고진공 공법 — 이 부품사 경쟁력의 핵심 변수가 된다. 단순히 양산 능력만이 아니라 공정 시뮬레이션(MAGMAsoft, ProCast 기반)을 통한 선행 검증 역량이 함께 갖춰져야 이 수요를 실질적으로 흡수할 수 있다.

자주 묻는 질문

Q. 다이캐스팅과 중력 주조의 가장 큰 차이는 무엇인가요?

중력 주조는 용융 금속이 자체 무게로 금형을 채우는 방식이다. 다이캐스팅은 유압 플런저로 수십~수백 MPa의 압력을 가해 금속을 강제 충전한다. 이 압력 차이가 생산 속도, 벽 두께 한계, 치수 정밀도, 기공 제어 방식 모두를 다르게 만든다.

Q. 알루미늄 다이캐스팅 부품에 열처리를 적용할 수 있나요?

일반 HPDC로 생산된 A380·ADC12 부품은 내부 기공 때문에 T6 열처리 시 표면 기포가 발생할 수 있어 제한적이다. 반면 고진공 HPDC(HVDC)로 기공을 최소화한 부품은 T6 열처리가 가능하며, 이 경우 항복 강도가 단조 수준에 근접할 수 있다.

Q. 콜드샷과 미성형은 다른 결함인가요?

발생 원인은 같지만 나타나는 형태가 다르다. 미성형은 캐비티가 완전히 채워지지 않은 상태로 응고된 것이고, 콜드샷은 부분적으로 응고된 금속이 합류하면서 생긴 층상 경계가 부품에 남은 것이다. 둘 다 금형 온도 부족, 사출 속도 미달, 용탕 온도 저하가 주원인이다.

Q. 다이캐스팅 금형의 수명은 어느 정도인가요?

알루미늄 HPDC용 금형의 일반적인 수명은 10만~50만 샷 범위다. 금형 소재(SKD61 등 열간 금형강), 냉각 설계, 이형제 관리, 금형 온도 제어 수준에 따라 수명 편차가 크다. 특히 고온 부위의 히트 체킹(Heat Checking — 열피로 균열)이 금형 수명을 결정하는 주요 요인이다.

공정을 시스템으로 보는 시각이 필요하다

다이캐스팅은 단일 변수가 아닌 시스템이다. 용탕 품질, 금형 온도, 사출 속도 프로파일, 보압, 냉각 시간이 서로 맞물려 최종 부품의 품질을 결정한다. 어느 하나가 어긋나면 다른 변수가 아무리 잘 설정되어 있어도 결함이 나타난다. 공정 입문자일수록 각 단계를 독립적으로 배우려는 경향이 있는데, 현장에서 실제로 도움이 되는 이해는 앞 단계 조건이 다음 단계 결과를 어떻게 결정하는지를 연결해서 보는 것이다.

이 글이 다이캐스팅 원리와 공정 순서를 처음 배우는 분들, 혹은 현장 경험은 있지만 배경 원리를 다시 정리하고 싶은 분들에게 실질적인 참고자료가 되기를 바란다. 공정 변수 최적화나 특정 결함 대응에 대해 더 구체적인 내용이 필요하다면, 각 단계별로 깊이 들어가는 별도의 글을 통해 다루겠다.
