다이캐스팅 금형 주요 부위 역할과 불량 연관성 점검 방법

다이캐스팅 현장에서 반복되는 불량의 원인을 공정 조건에서 먼저 찾는 경우가 많다. 사출 압력, 용탕 온도, 사이클 타임을 조정해도 문제가 줄지 않는다면, 금형 구조 자체를 들여다볼 시점이다. 캐비티와 코어의 조립 정밀도, 냉각 채널 위치, 이젝터 핀 배치는 공정 파라미터보다 먼저 불량 발생 조건을 결정짓는다. 이 글에서는 다이캐스팅 금형을 구성하는 주요 부위 각각의 역할과, 그 부위가 어떤 방식으로 불량과 이어지는지를 순서대로 정리한다.

금형 구조는 고정 다이와 가동 다이로 나뉜다

다이캐스팅 금형은 크게 고정 다이(커버 다이)와 가동 다이(이젝터 다이) 두 부분으로 구성된다. 고정 다이는 다이캐스팅 머신에 고정된 상태에서 용탕이 주입되는 스프루 슬리브를 포함하며, 가동 다이는 형개 시 이젝터 기구와 함께 움직이며 제품을 밀어낸다. CASTMAN의 기술 자료에 따르면, 고정된 금형 반쪽을 캐비티 하프, 움직이는 쪽을 코어 하프로 구분하는 것이 국제적으로 통용되는 표준 명칭이다.

두 다이가 맞닿는 경계면을 파팅 라인(Parting Line)이라 한다. 이 라인의 위치 설계가 적절하지 않으면 버(Flash) 발생의 직접 원인이 된다. 실무 사례로 보면, 알루미늄 다이캐스팅 신규 금형 초도 샷에서 파팅 라인 주변의 인서트 블록 조립 공차가 설계 허용값을 벗어났을 때 버가 과도하게 발생한 경우가 있다. 인서트 재가공 후 정상 범위로 돌아왔지만, 초기에 금형 조립 정밀도를 별도로 검증하지 않은 것이 손실을 키웠다.

파팅 라인은 외관 품질에도 영향을 준다. 외관 표면이 필요한 부품은 일반적으로 고정 다이 측에 해당 면을 배치하고, 이젝터 핀 자국과 인서트 마크는 코어 측에 몰아 설계한다.

캐비티와 코어: 제품 형상을 결정하는 핵심 구조물

캐비티(Cavity)는 제품 외형을 만드는 오목한 공간이고, 코어(Core)는 제품 내측 형상과 홀, 리브 구조를 형성하는 돌출 구조물이다. 두 부위가 형합 되어야 정확한 제품 치수가 나온다. 이 두 구조물은 성형 과정에서 수백 바(bar) 이상의 고압과 수백 도에 달하는 고온을 반복해서 받기 때문에, 재질 선택과 경도 관리가 수명과 직결된다.

고급 공구강(H13, DIN 1.2344 등)이 캐비티·코어·인서트·슬라이더에 주로 사용되며, 슬라이더와 코어 사이에는 경도 차이를 두는 것이 설계 기준이다. 경도 차이가 없으면 마모 시 두 부품이 동시에 손상되어 수리 범위가 넓어진다.

개인적으로는 캐비티·코어 간 간격 관리가 금형 관리 항목 중 가장 과소평가되는 부분이라고 본다. 설계 도면 기준 그대로 적용했는데도 초도 샷에서 버가 발생했다면, 조립 공차 누적이 원인인 경우가 많다. 도면 수치가 맞더라도 인서트 블록 조립 후 실제 간극을 별도로 측정하는 단계가 필요하다.

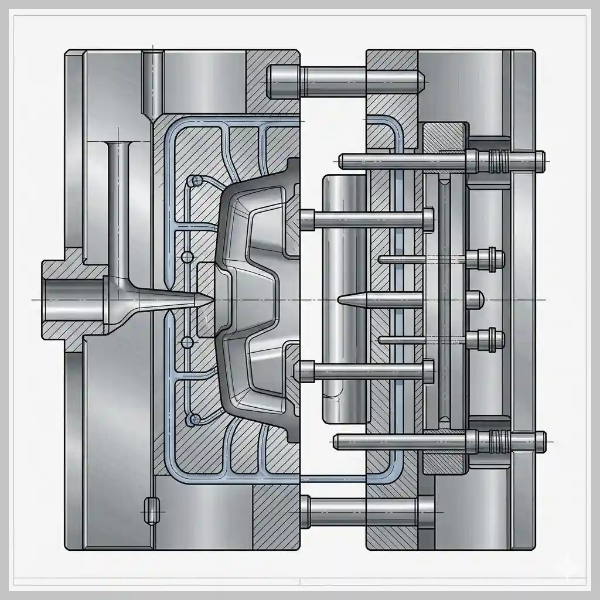

다이캐스팅 금형 단면 구조와 주요 부위 도해



냉각 채널 위치가 치수 안정성을 좌우한다

냉각 채널은 금형 내부를 순환하는 물 또는 오일을 통해 캐비티 온도를 제어하는 구조다. 채널 위치와 캐비티 면 사이의 거리가 가까울수록 냉각 효율은 올라가지만, 지나치게 가까우면 특정 구간에서 수축 불균일이 생긴다.

실제 적용 사례를 보면, 냉각 효율 개선을 목적으로 냉각 채널을 캐비티 면에 더 가깝게 옮긴 뒤 사이클 타임은 단축되었지만 치수 편차가 커지는 문제가 새로 발생했다. 냉각 채널 간격과 깊이를 재조정하고 나서야 치수 안정성과 생산성을 동시에 확보할 수 있었다. 이 경우처럼, 냉각 채널 변경 후에는 반드시 치수 측정을 통한 수축 균일성 검증이 뒤따라야 한다.

냉각 매체로는 물이 가장 널리 쓰이지만, 고온 환경에서는 오일이 선택되기도 한다. 중요한 것은 채널 배치가 캐비티 형상과 용탕 흐름 방향을 함께 고려해 설계되어야 한다는 점이다. 단순히 효율만 보고 채널 위치를 조정하면 예상치 못한 치수 불량이 뒤따를 수 있다.

이젝터 핀은 배치가 맞아야 크랙을 막는다

이젝터 핀은 응고된 제품을 금형 밖으로 밀어내는 구조물이다. 금형이 열리면 이젝터 플레이트가 전진하면서 핀이 제품을 밀어낸다. 핀 수가 적거나 배치가 고르지 않으면 제품 한 방향에 집중 하중이 가해지면서 크랙이 발생한다.

비슷한 사례에서는, 양산 라인에서 표면 미세 크랙이 반복될 때 사출 압력과 용탕 온도를 조정하는 방향으로만 접근하다가 두 달간 불량률이 개선되지 않은 경우가 있었다. 금형 구조를 재검토하자 이젝터 핀 배치가 냉각 수축 방향과 맞지 않아 탈형 하중이 편중되고 있었다. 핀 배치를 수정하자 크랙 발생률이 눈에 띄게 낮아졌다.

이젝터 핀은 표면에 자국을 남기기 때문에 외관면이 아닌 위치에 배치하는 것이 기본 원칙이지만, 핀 위치가 수축 방향과 어긋나면 하중 문제가 생긴다. 탈형력을 고르게 분산시키려면 핀 개수와 직경, 배치 좌표를 수축 분석 결과와 함께 검토하는 것이 현실적이다.

런너, 게이트, 오버플로우: 용탕 흐름을 설계하는 구조

런너(Runner)는 스프루에서 캐비티로 이어지는 용탕 통로다. 런너 단면적이 클수록 유동성은 좋아지지만, 과도하게 굵으면 냉각 시간이 길어져 사이클 타임이 늘어난다. 게이트는 런너에서 캐비티로 진입하는 입구로, 단면적과 위치가 충전 압력 균일성과 웰드 라인 발생 위치를 직접 결정한다.

오버플로우(Overflow)는 캐비티 충전 후 남은 용탕과 불순물을 받아내는 보조 공간이다. 오버플로우의 위치와 크기가 적절하지 않으면 기공(porosity) 불량으로 이어진다. 한국주조공학회지에 발표된 다이캐스팅 금형 설계 기술강좌에서는 오버플로우와 가스 벤트의 설계를 금형 설계의 독립 과제로 다루고 있다.

가스 벤트(Gas Vent)는 캐비티 내 공기와 가스를 외부로 배출하는 미세 통로다. 벤트 위치가 부적절하면 용탕 충전 중 공기가 갇혀 기공 불량과 콜드 셧(Cold Shut)이 함께 발생한다. 이 구조는 눈에 잘 띄지 않지만 기공 품질에 직접 영향을 주는 부위다. 이형제 과다 도포 시 벤트 표면에 윤활 피막이 형성되어 가스 배출 경로를 막는 문제도 실무에서 반복된다.

슬라이드 코어: 언더컷 형상을 가능하게 하는 구조

슬라이드 코어(Slide Core)는 금형 개방 방향과 다른 방향의 언더컷(Undercut) 형상을 성형할 때 사용하는 가동 구조물이다. 경사 가이드 기둥의 움직임에 따라 슬라이더가 좌우 또는 전후로 이동하며 코어를 당겨낸다. 유압 실린더를 이용하는 방식도 있다.

슬라이드 코어는 구조가 복잡한 만큼 마모와 조립 정밀도 관리가 까다롭다. 슬라이더와 코어 사이에 경도 차이를 두는 것도 이 때문이다. 슬라이드 이동 거리가 충분한지, 금형 개방 단계가 정상인지를 설계 단계에서 시뮬레이션으로 먼저 검증하지 않으면 금형 간섭이나 마모 불량이 양산 후에 드러난다.

자주 묻는 질문

다이캐스팅 금형에서 버(Flash)가 발생하면 먼저 어디를 확인해야 하나요?

파팅 라인과 인서트 블록 조립 상태를 먼저 확인한다. 사출 압력을 낮추는 방향으로 접근하기 전에, 파팅 라인 주변의 실제 간극을 측정해 보는 것이 순서다. 조립 공차 누적이 원인인 경우에는 공정 조건 조정만으로는 해결이 되지 않는다.

냉각 채널을 캐비티 면에 가깝게 설계할수록 항상 유리한가요?

반드시 그렇지는 않다. 채널이 지나치게 가까우면 냉각 속도가 구간별로 달라져 수축 불균일이 생기고 치수 편차가 커진다. 변경 후에는 치수 측정과 수축 균일성 검증을 함께 진행해야 한다.

이젝터 핀 자국은 피할 수 없나요?

핀 자국 자체를 완전히 없애기는 어렵지만 외관 면에서 제외된 위치에 핀을 배치해 영향을 최소화할 수 있다. 다만 외관 면 외 위치에만 집중하다 보면 수축 방향과 핀 배치가 어긋날 수 있으므로, 위치 선정 시 탈형 하중 분산도 함께 검토해야 한다.

각 부위의 역할을 이해한 뒤에는 실제 금형 도면과 비교하며 파팅 라인 위치, 냉각 채널 배치, 이젝터 핀 좌표를 순서대로 확인해보면 현장 적용이 훨씬 쉬워진다. 불량이 반복될 때 공정 조건보다 금형 구조 검토를 먼저 하는 습관이 진단 정확도를 높이는 핵심이다.

정리

다이캐스팅 금형은 고정 다이와 가동 다이를 중심으로 캐비티, 코어, 냉각 채널, 이젝터 핀, 런너·게이트·오버플로우, 슬라이드 코어로 구성된다. 각 부위는 독립적으로 작동하는 것 같지만 상호 연결되어 있다. 파팅 라인 정밀도가 버를 결정하고, 냉각 채널 배치가 치수 안정성을 결정하며, 이젝터 핀 배치가 탈형 크랙을 결정한다. 불량 원인을 공정 조건에서만 찾기 전에, 금형 구조 각 부위의 설계 기준이 현재 상태와 맞는지 먼저 점검하는 것이 진단의 시작점이다.
