다이캐스팅 용탕 온도 편차가 품질을 흔드는 이유와 홀딩 퍼니스 관리 기준

다이캐스팅 라인에서 치수 불량이나 표면 결함이 반복될 때, 현장에서 가장 먼저 건드리는 것은 사출 속도와 충전 압력이다. 그런데 조건을 바꿔도 불량률이 일정 수준 아래로 떨어지지 않는다면, 그 원인은 공정 파라미터보다 앞단, 즉 용탕 온도의 편차에 있을 가능성이 높다. 홀딩 퍼니스 내 온도가 ±20°C 이상 흔들리는 상태에서는 사출 조건을 아무리 정밀하게 설정해도 충전 거동 자체가 매 샷마다 달라진다. 이 글은 용탕 온도 관리가 왜 공정 조건보다 먼저 짚어야 할 변수인지, 그리고 현장에서 어떤 기준으로 점검해야 하는지를 다룬다.

사출 조건을 먼저 조정하는 것이 왜 문제인가

불량이 발생하면 속도와 압력을 먼저 바꾸는 이유는 단순하다. 설비 인터페이스에서 바로 접근할 수 있는 변수이기 때문이다. 그러나 이 접근법은 결과 변수를 조정하는 것이지, 원인 변수를 다루는 것이 아니다.

비슷한 사례에서는 사출 속도를 여러 차례 변경해도 불량률이 일정 범위 이하로 내려가지 않는 경우가 반복된다. 이후 추적해 보면 홀딩 퍼니스 온도가 ±20°C 이상 편차를 보이고 있었던 경우가 적지 않다. 용탕 점도는 온도에 직접적으로 의존하기 때문에, 온도가 흔들리면 같은 사출 조건에서도 충전 속도와 압력 전달 특성이 샷마다 달라진다. 그 상태에서 사출 속도를 조정하는 것은 움직이는 타깃을 고정된 기준으로 맞추려는 것과 같다.

개인적으로는 이 순서 문제가 현장에서 가장 자주 반복되는 진단 오류라고 본다. 설비에서 바로 만질 수 있는 변수와 실제 원인 변수는 다를 수 있다는 점을 먼저 인식해야 한다.

용탕 온도가 품질에 영향을 미치는 구체적 경로

용탕 온도는 단순히 금속이 녹아 있는 상태를 유지하는 조건이 아니다. 온도 수준과 안정성은 충전 거동, 응고 패턴, 기공 형성 경향에 직접 연결된다.

수소 함량과 기공 형성

CASTMAN이 정리한 연구 자료에 따르면 용융 알루미늄의 수소 함량은 700°C에서 720°C 사이에서 안정적인 것으로 나타난다. 이 범위를 벗어나면 수소 가스가 응고 중에 빠져나오지 못하고 기공으로 남을 가능성이 높아진다. 기공은 주로 용탕에 갇힌 수소 가스로 인해 발생하며, 기계적 특성과 표면 마감 품질을 크게 저하시킨다. 온도 관리가 단순한 공정 조건이 아니라 재료 품질 관리의 한 축인 이유가 여기에 있다.

충전 거동과 치수 안정성

고압 다이캐스팅에서 용탕 주입 온도, 금형 온도, 사출 속도, 승압 압력의 변화는 응고 미세구조에 영향을 미치고, 이것이 주조 합금의 기계적 특성으로 이어진다. 즉 온도 편차는 치수 불량의 직접 원인이 되기도 하지만, 표면 결함이나 기계적 강도 저하로 나타나는 경우도 있다. 현장에서 치수 불량이 간헐적으로 발생할 때 온도 기록을 함께 확인해야 하는 이유다.

실무적으로 보면 충전 불량(미충전, 콜드셧)은 온도가 낮을 때, 기공과 수축은 온도가 높거나 불안정할 때 상대적으로 많이 나타난다. 두 종류의 불량이 섞여 나올 때는 온도 자체가 흔들리고 있다는 신호로 봐야 한다.

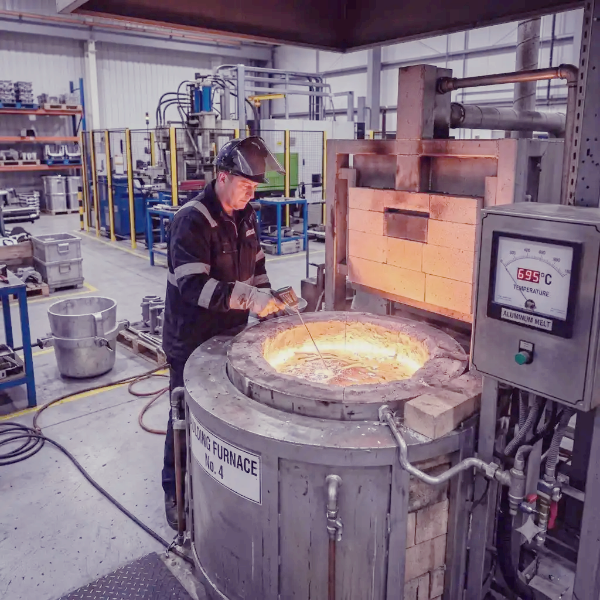

다이캐스팅 홀딩 퍼니스 용탕 온도 점검 장면



홀딩 퍼니스 온도 편차가 생기는 이유를 먼저 짚어야 한다

많은 현장에서 용탕 온도를 관리한다고 말하지만, 실제로는 퍼니스 설정 온도만 확인하는 경우가 많다. 설정값과 용탕 실온도는 다를 수 있다.

홀딩 퍼니스 온도 편차는 크게 세 가지 조건에서 커진다.

• 용탕 보충 주기가 불규칙하거나 한 번에 대량을 보충할 때: 차가운 용탕이 유입되면서 온도가 급격히 떨어진다.
• 퍼니스 커버 개방 시간이 길거나 반복될 때: 방열 손실이 누적된다.
• 히터 또는 버너 출력이 낮게 설정되어 있을 때: 온도 회복 속도가 느려 편차가 유지된다.

이 중에서 현장에서 가장 간과하기 쉬운 원인은 보충 주기다. 용탕 보충량과 간격이 표준화되어 있지 않으면, 샷 간 온도 편차가 관리 범위를 벗어나도 인지하기 어렵다. 온도 기록을 샷 단위로 추적하지 않으면, 편차가 불량 원인으로 연결된다는 사실 자체를 파악하기 어렵다.

온도 관리 기준을 재설정할 때 확인할 항목

용탕 온도 편차를 줄이기 위한 접근은 설정값 변경보다 관리 루틴의 재설계에 가깝다. 다음 항목을 순서대로 점검하는 것이 현실적인 출발점이다.

첫째, 현재 홀딩 퍼니스 실측 온도와 설정 온도의 차이를 확인한다. 열전대 측정 위치와 실제 용탕 위치가 다르면 설정값 자체가 의미 없다. 둘째, 용탕 보충 방식과 주기를 표준화한다. 소량 분할 보충으로 전환하면 온도 급변을 줄일 수 있다. 셋째, 불량이 특정 시간대나 생산 초기에 집중되는지 확인한다. 특정 조건에서만 불량이 반복된다면, 그 조건이 온도 변화와 겹치는지 비교해야 한다.

이 부분은 단정하기보다 조건을 나눠 보는 편이 맞다. 온도 편차가 주요 원인인 경우도 있고, 온도 외에 이형제 도포량이나 금형 예열 상태가 함께 작용하는 경우도 있다. 온도 기록과 불량 발생 시점을 함께 놓고 보는 것이 진단의 시작이다.

자주 묻는 질문

용탕 온도 편차가 얼마 이상이면 품질에 영향을 미치나요?

알루미늄 합금 기준으로 ±10°C 이상 편차가 발생하면 충전 거동이 달라질 수 있고, ±20°C 이상이면 수소 함량과 응고 패턴에 직접 영향을 미친다는 현장 기준이 통용된다. 단, 합금 종류와 제품 두께에 따라 민감도가 다르므로 절대 기준으로 보기보다는 이상 징후 추적의 출발점으로 활용하는 것이 적합하다.

홀딩 퍼니스 설정 온도만 확인해도 충분한가요?

충분하지 않다. 설정 온도는 히터 목표값이며, 실제 용탕 온도와는 측정 위치, 방열 조건, 보충 직후 상태 등에 따라 차이가 날 수 있다. 실측 온도를 샷 단위 또는 일정 주기로 기록하는 것이 편차를 파악하는 데 필요하다.

용탕 온도를 높게 유지하면 충전 불량을 줄일 수 있지 않나요?

단기적으로는 유동성이 좋아져 충전 불량이 줄어들 수 있다. 그러나 온도가 필요 이상으로 높아지면 수소 함량이 증가하고 기공 발생 빈도가 높아지며, 산화물 생성이 촉진될 수 있다. 권장 온도 범위 안에서 안정적으로 관리하는 것이 충전 불량과 기공 불량을 동시에 억제하는 기준이다.

온도 편차 외에 함께 확인해야 할 요소는 무엇인가요?

이형제 도포량과 도포 균일성, 금형 예열 온도, 슬리브 관리 상태를 함께 점검하는 것이 좋다. 온도가 안정적이더라도 이들 요소가 불안정하면 비슷한 불량 패턴이 나타날 수 있다.

온도 편차를 확인한 뒤에는 불량 발생 시점과 온도 기록을 시간대별로 대조해 보는 것이 다음 단계다. 같은 온도 범위에서도 보충 직후 구간과 안정 구간의 불량률 차이를 비교하면 원인 특정이 훨씬 쉬워진다.

용탕 온도는 공정 조건보다 앞서 관리해야 할 변수다

사출 속도나 압력을 조정하기 전에, 홀딩 퍼니스 실측 온도와 편차 범위를 먼저 확인하는 것이 맞는 순서다. 조건 변수는 온도가 안정된 상태에서만 의미 있는 최적화 대상이 된다. 온도 관리 루틴이 표준화되지 않은 상태에서 파라미터 튜닝을 반복하는 것은 진단 없이 처방을 바꾸는 것과 다르지 않다. 용탕 보충 주기 표준화, 실측 온도 기록, 불량 발생 시점과의 대조 이 세 가지가 온도 관리의 실질적인 출발점이다.
