다이캐스팅 오버플로우와 벤트 역할 차이와 기공 불량 점검 방법

벤트 면적을 늘려도 기공 불량이 줄지 않는다면, 원인을 벤트에서 찾는 것 자체가 잘못된 출발점일 수 있다. 다이캐스팅 기공 불량을 다루다 보면 벤트 치수부터 손대는 경우가 많은데, 실제 현장 사례를 보면 오버플로우 용량이나 위치가 근본 원인인 경우가 적지 않다. 이 글에서는 오버플로우와 벤트가 각각 어떤 역할을 하는지, 두 구조가 어떻게 함께 작동하는지를 설명하고, 기공 불량 발생 시 어디서부터 점검해야 하는지 기준을 제시한다.

벤트만 늘리면 해결된다는 생각이 먼저 바뀌어야 한다

다이캐스팅 금형에서 가스 배출 문제가 생기면 벤트 단면적을 키우는 것이 가장 빠른 대응처럼 보인다. 벤트는 캐비티 내부의 공기와 가스를 외부로 빠져나가게 하는 통로이기 때문에, 그 면적이 클수록 배출이 잘 된다는 논리는 얼핏 맞아 보인다.

그런데 실제로 벤트 단면적을 키운 뒤에도 같은 구간에서 기공이 반복된다면, 그 구간에 공기가 애초에 모이는 이유를 먼저 살펴봐야 한다. 벤트는 공기를 내보내는 출구지만, 그 출구 앞에 공기를 모아주는 구조가 없으면 제 기능을 하지 못한다. 그 역할을 하는 것이 오버플로우다.

개인적으로는 이 순서를 거꾸로 접근하는 경우가 현장에서 더 흔하다고 본다. 벤트를 먼저 건드리고, 효과가 없으면 공정 조건을 바꾸고, 그러다 오버플로우 문제로 되돌아오는 흐름이다. 진단 순서를 바로잡는 것만으로도 불필요한 시행착오를 줄일 수 있다.

오버플로우는 단순한 잉여 용탕 저장소가 아니다

오버플로우를 단순히 초기 불순 용탕을 담아두는 슬래그 포켓으로만 이해하는 경우가 있다. 이 역할도 맞지만, 더 중요한 기능은 따로 있다.

용탕이 캐비티를 채우는 과정에서 공기와 가스는 흐름의 끝단 또는 합류 지점에 밀려난다. 오버플로우는 바로 이 지점에 배치되어 가스를 담아두는 공간 역할을 하고, 이후 벤트를 통해 그 가스를 외부로 내보낸다. 즉, 오버플로우가 없거나 용량이 부족하면 가스가 캐비티 내에 머물게 되고, 이것이 기공으로 이어진다.

비슷한 조건의 사례에서는, 오버플로우를 캐비티 끝단에만 배치하고 합류 구간에는 두지 않았을 때 특정 구간에서만 기공이 반복되는 패턴이 나타났다. 벤트 면적을 늘려도 그 구간의 불량은 줄지 않았고, 용탕 흐름 시뮬레이션으로 공기 포켓 형성 위치를 확인한 뒤 오버플로우를 추가 배치하고 나서야 불량이 감소했다. 오버플로우의 위치가 벤트 효율보다 먼저 결정되어야 한다는 판단이 이 사례에서 나온다.

RapidDirect의 다이캐스팅 기공 분석 자료(2024)에 따르면, 오버플로우(슬래그 배출 채널) 면적이 내부 게이트 전체 단면적의 60% 미만이 되도록 설계해야 슬래그 배출 효과를 유지할 수 있다고 설명한다. 이 비율이 지나치게 작으면 오버플로우가 빠르게 채워지며 기능을 잃는다.

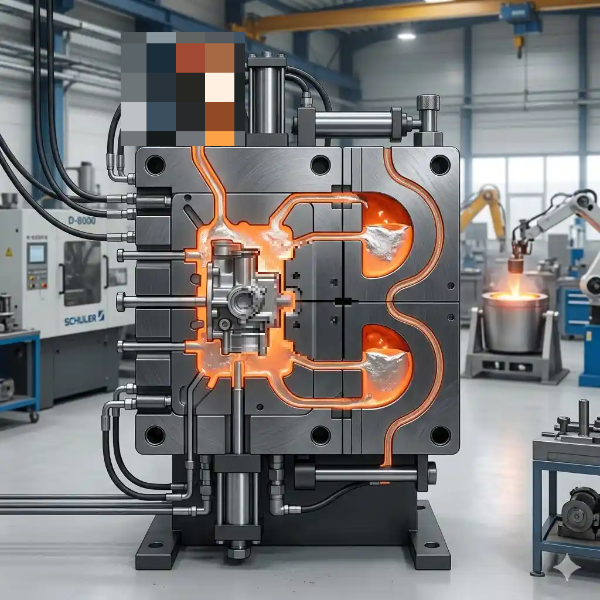

다이캐스팅 금형 오버플로우와 벤트 구조 단면 이미지



벤트의 역할과 설계에서 놓치기 쉬운 조건

벤트는 오버플로우와 연결되어 캐비티 외부로 가스를 배출하는 최종 경로다. 벤트 설계에서 단면적 외에 실제로 더 자주 문제가 되는 변수는 깊이(두께)와 막힘 주기다.

벤트 깊이가 지나치게 얕으면 이형제 윤활 피막이 누적되면서 유효 단면이 줄어든다. 금형 온도가 낮은 초반에는 문제가 없다가 연속 사출이 진행되면서 막힘이 빨라지는 패턴이 여기서 나온다. Minghe Casting 기술 자료에서는 이형제가 벤트 표면에 형성하는 윤활 피막이 주물 분리 과정에서 완전히 제거되지 않아 반복 사용 중 가스 흐름 경로를 점진적으로 차단한다고 설명한다.

실무적으로 보면, 벤트 막힘은 단순히 청소 주기 문제로만 볼 수 없다. 오버플로우 채널 자체에 슬러지가 누적되면 벤트까지 가스가 도달하지 못하게 되고, 이 경우 벤트를 아무리 청소해도 기공이 줄지 않는다. 오버플로우와 벤트는 하나의 연결 구조로 봐야 하며, 어느 한쪽만 점검하면 원인을 놓칠 수 있다.

오버플로우 용량이 부족할 때 나타나는 패턴

오버플로우 용량이 부족한 경우, 벤트 치수를 아무리 조정해도 같은 구간에서 기공이 반복된다는 점이 가장 뚜렷한 징후다. 추가로 다음 조건이 함께 나타나면 오버플로우 용량 문제를 먼저 의심할 필요가 있다.

• 벤트 단면적을 늘렸는데도 특정 구간의 기공 패턴이 바뀌지 않는 경우
• 공정 조건(사출 속도, 압력, 금형 온도)을 조정해도 불량 위치가 이동하지 않는 경우
• 연속 사출 초반보다 금형이 달궈진 이후 기공이 늘어나는 경우

이 부분은 단정하기보다 조건을 나눠 보는 편이 정확하다. 같은 기공 불량이라도 초반부터 나타나는 경우와 연속 사출 후 나타나는 경우는 원인이 다르게 분포할 수 있기 때문이다. CASTMAN의 설계 검토 가이드에서도 기공 최소화를 위해 게이트와 오버플로우 위치를 부품 설계 단계에서 함께 최적화할 것을 권고한다.

기공 불량 발생 시 점검 순서

기공 불량이 발생했을 때 바로 공정 조건을 바꾸기 전에, 금형 구조 쪽에서 먼저 확인해야 할 순서가 있다.

첫째, 불량이 집중된 위치를 기록하고 용탕 흐름의 끝단 또는 합류 지점과 비교한다. 이 위치에 오버플로우가 배치되어 있는지 확인하고, 없다면 추가 배치를 검토한다. 둘째, 기존 오버플로우 채널의 슬러지 누적 여부를 확인한다. 정기 청소를 했더라도 채널 일부가 부분적으로 막혀 있을 수 있다. 셋째, 오버플로우와 연결된 벤트의 실제 유효 단면적을 측정한다. 이형제 피막 누적으로 설계 치수보다 줄어 있는 경우가 있다.

이 순서대로 점검하고 이상이 없다면, 그때 사출 속도와 금형 온도 조건을 조정하는 것이 현실적으로 효율적인 접근이다.

자주 묻는 질문

오버플로우를 많이 달수록 기공이 줄어드나요?
위치가 맞지 않으면 개수를 늘려도 효과가 제한적이다. 오버플로우는 가스가 실제로 모이는 위치에 배치되어야 한다. 용탕 흐름의 끝단과 합류 지점을 먼저 파악하고 배치하는 것이 개수보다 우선이다.

벤트 깊이는 어느 정도가 적절한가요?
소재와 설비 조건에 따라 다르지만, 깊이가 너무 얕으면 이형제 피막 누적으로 빠르게 막힌다. 연속 사출 중 기공이 늘어난다면 벤트 실제 유효 단면을 측정해 설계 치수와 비교하는 것이 먼저다.

오버플로우 채널 청소 주기는 어떻게 잡아야 하나요?
이형제 사용량, 사출 사이클 수, 합금 종류에 따라 다르다. 부분 막힘은 전체 채널을 열어보기 전까지 눈으로 확인하기 어렵기 때문에, 기공 불량이 갑자기 늘어난 시점을 기준으로 채널 상태를 점검하는 습관이 중요하다.

정리

다이캐스팅 기공 불량에서 벤트가 문제처럼 보일 때, 실제 병목은 오버플로우 용량이나 위치인 경우가 많다. 두 구조는 따로 작동하는 것이 아니라 하나의 가스 배출 경로를 이루기 때문에, 어느 한쪽만 점검하면 원인을 놓치기 쉽다. 기공 불량이 반복된다면 공정 조건보다 금형 구조 쪽을 먼저 보는 것이 순서에 맞다. 불량 위치를 기록하고, 오버플로우 배치와 채널 상태, 벤트 유효 단면을 순서대로 확인하는 것이 현실적인 출발점이다.
