다이캐스팅 트리밍 공정 게이트 잔재 불량 원인과 후가공 순서 점검 방법

트리밍 후 게이트 잔재가 남거나 샷블라스팅 뒤 버(burr)가 다시 접혀 불량이 생기면, 현장에서는 먼저 프레스 속도나 압력 조건을 손대는 경우가 많다. 그런데 실제 사례를 보면 공정 조건을 바꾸기 전에 확인해야 할 것이 따로 있다. 트리밍 다이의 날끝 상태와 후가공 공정 순서 설계가 문제의 출발점인 경우가 적지 않다. 이 글에서는 트리밍 공정의 기본 역할과 함께, 잔재 불량과 후가공 표면 불량이 왜 반복되는지 구조적 원인을 중심으로 짚는다.

트리밍 공정이 다이캐스팅 후처리에서 담당하는 역할

다이캐스팅 주조가 끝난 부품에는 게이트, 러너, 오버플로, 플래시처럼 제품 형상 외부에 붙은 여분의 금속이 남는다. 트리밍 공정은 이 잉여 금속을 분리해 부품을 단독 형태로 만드는 첫 번째 후처리 단계다. 트리밍은 주조 직후 부품이 아직 온기를 유지하고 있을 때 진행하는 것이 일반적이며, 이 시점에 금속의 연성이 상대적으로 높아 절단면 품질을 확보하기 유리하다.

트리밍 방식은 크게 두 가지로 나뉜다. 트리밍 다이를 프레스에 장착해 펀칭 방식으로 절단하는 방법이 가장 일반적이며, 소형 부품이나 복잡한 형상에는 기계식 트리머나 그라인더를 보조로 쓰기도 한다. CASTMAN(2025) 기술 자료에 따르면 다이캐스팅 후처리 공정은 트리밍 이후 드릴링, 탭핑, 표면 처리 순서로 이어지며, 각 공정의 순서 설계가 최종 품질에 직접 영향을 미친다.

트리밍이 끝난 뒤 남은 게이트 잔재 기준은 부품마다 다르지만, 표면 처리 공정 진입 전 잔재 허용치를 명확히 정해두지 않으면 후공정에서 불량이 반복될 수 있다. 개인적으로는 이 허용치 기준을 트리밍 조건 셋업 전에 먼저 확정하는 방식이 현장 관리에서 훨씬 유효하다고 본다.

잔재가 반복된다면 속도보다 날끝 상태를 먼저 봐야 한다

아연 합금 소형 부품에서 트리밍 후 게이트 잔재가 0.3mm 이상 남는 문제가 지속된 사례가 있다. 처음에는 프레스 속도를 높이면 잔재가 줄어들 것이라고 판단해 조건을 조정했지만, 불량률은 개선되지 않았다. 원인을 거슬러 올라가니 트리밍 다이의 날끝 마모가 문제였다.

날끝이 마모되면 절단면에서 전단(shearing)이 제대로 이뤄지지 않고 금속이 눌리거나 늘어나면서 잔재가 남는다. 이 상태에서 프레스 속도만 높이면 오히려 단면 변형이 커질 수 있다. 날끝 교체 주기를 설정하고 정기 점검 기준을 도입한 이후부터 잔재 불량률이 안정적으로 낮아졌다는 보고는 여러 실무 사례에서 공통적으로 확인된다.

Machmaster 공정 가이드(2025)도 트리밍 다이와 고정 장치의 상태가 절단 품질을 좌우하는 핵심 요소임을 명시하고 있다. 날끝 점검을 정기화하지 않은 현장에서 잔재 불량이 주기적으로 재발하는 패턴은 설비 컨디션 관리 부재와 직결된다. 공정 조건을 먼저 건드리기 전에 날끝 상태, 다이 클리어런스, 고정 지그의 위치 정밀도를 먼저 확인하는 순서가 현실적으로 더 효율적이다.



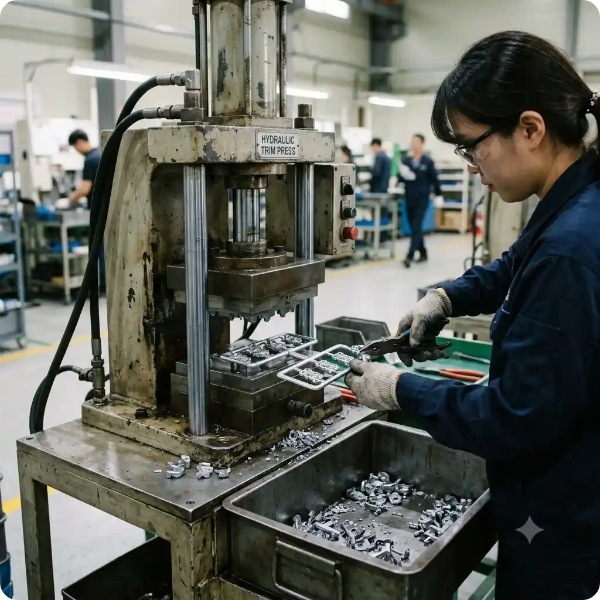

다이캐스팅 트리밍 공정 게이트 잔재 점검 장면



후가공 순서를 잘못 설계하면 트리밍 품질이 무의미해진다

트리밍 이후 후가공 공정 순서를 어떻게 배치하느냐는 표면 불량 발생 여부에 결정적인 영향을 미친다. 실무 사례로 보면, 트리밍 후 샷블라스팅을 먼저 진행하고 디버링을 나중에 배치했을 때 샷블라스팅 충격으로 남아 있던 버가 접히거나 눌려 표면에 고착되는 문제가 생겼다. 이후 공정에서 이 접힌 버를 제거하기가 어렵고 표면 처리 불량으로 이어졌다.

우영메탈 기술 자료에 따르면 다이캐스팅 현장에서는 트리밍 장치 이후 샷블라스트나 샌드블라스트를 병용하는 구성이 일반적이다. 그러나 이 구성이 효과를 내려면 디버링 단계가 샷블라스팅 앞에 먼저 와야 한다. 공정 순서를 트리밍 → 디버링 → 세척 → 샷블라스팅 순으로 재설계한 뒤 표면 불량 발생률이 눈에 띄게 줄었다는 사례는 이 순서 원칙이 실제로 작동한다는 것을 보여준다.

이 부분은 단정하기보다 부품의 형상과 버 발생 위치에 따라 조건을 나눠 보는 편이 좋다. 버가 깊은 리브(rib) 안쪽이나 언더컷 부위에 집중된다면 샷블라스팅만으로는 제거가 어렵고, 디버링 공구를 활용한 선행 처리가 필수다.

트리밍 단면 품질 기준은 어떻게 잡아야 하는가

트리밍 후 단면 품질을 판단할 때 현장에서 자주 기준이 흔들리는 항목은 잔재 허용 높이와 단면 크랙 여부다. 잔재 허용 기준은 부품의 최종 용도와 후속 표면 처리 방식에 따라 달라지므로 일률적으로 적용하기 어렵다. 그러나 표면 처리 공정 진입 전 잔재가 남아 있으면 도장 밀착력이나 아노다이징 품질에 영향을 줄 수 있기 때문에, 각 공정 진입 전 허용치를 단계별로 설정해 두는 것이 안전하다.

단면 크랙은 트리밍 속도가 너무 빠르거나 부품 온도가 지나치게 낮아진 상태에서 절단이 이루어질 때 발생하기 쉽다. 주조 직후 부품이 식기 전에 트리밍을 완료하는 것이 좋은 이유가 여기에 있다. 다이캐스팅 공정에서 취출 후 트리밍까지의 이송 시간이 길어지는 라인 구성이라면 이 점을 별도로 점검할 필요가 있다.

자주 묻는 질문

트리밍 후 버가 반복해서 생기는데 공정 조건 문제인가요?

버 발생이 반복된다면 공정 조건보다 트리밍 다이의 날끝 마모 상태와 클리어런스를 먼저 확인하는 것이 순서다. 날끝이 마모되면 절단면에서 전단 대신 금속 변형이 일어나 버와 잔재가 반복적으로 생긴다. 조건 조정은 설비 상태를 점검한 이후에 진행하는 것이 효율적이다.

디버링과 샷블라스팅 순서가 왜 중요한가요?

샷블라스팅은 표면 이물질 제거와 표면 균일화에는 효과적이지만, 날카로운 버를 제거하기보다 오히려 접거나 눌러 표면에 고착시킬 수 있다. 디버링을 먼저 진행해 버를 제거한 뒤 샷블라스팅에 진입해야 이후 표면 처리 품질이 안정된다.

트리밍 다이 날끝 교체 주기는 어떻게 정하나요?

교체 주기는 재료 종류, 트리밍 형상 복잡도, 생산량에 따라 다르게 설정된다. 일반적으로는 잔재 허용치 초과 또는 단면 품질 저하가 처음 나타나는 시점을 기준으로 역산해 예방 교체 주기를 도입하는 방식이 현실적이다. 일정 생산 수량이 될 때마다 날끝 상태를 측정하고 기록으로 남기는 것이 교체 주기 설정의 기초가 된다.

트리밍 온도 조건은 어떻게 관리하나요?

별도의 온도 설정 기준을 두기보다, 취출 후 트리밍까지 이송 시간을 최소화하는 방식으로 관리하는 것이 일반적이다. 부품이 완전히 냉각되면 취성이 높아져 트리밍 중 단면 크랙 위험이 커지기 때문에, 라인 레이아웃 설계 단계에서 이 이송 시간을 미리 고려하는 것이 좋다.

트리밍 다이 점검 이력, 날끝 교체 기록, 후가공 공정 순서도를 함께 정비해두면 같은 불량이 반복될 때 원인을 좁히는 시간이 크게 줄어든다. 부품 종류나 표면 처리 방식이 바뀔 때마다 후가공 순서를 다시 검토하는 습관도 품질 안정에 실질적으로 도움이 된다.

정리하며

다이캐스팅 트리밍 공정에서 잔재 불량과 후가공 표면 불량이 반복된다면 공정 속도나 압력보다 트리밍 다이 상태와 후가공 순서 설계를 먼저 점검하는 것이 합리적인 접근이다. 날끝 마모는 서서히 진행되기 때문에 단번에 눈에 띄지 않지만, 잔재 기준 초과와 표면 불량 재발 패턴이 겹치기 시작할 때 설비 상태를 의심해야 한다. 후가공 순서는 한번 설계하고 고정하기보다 부품 형상과 표면 처리 방식이 바뀔 때마다 재검토하는 것이 품질 관리의 기본이다.
