다이캐스팅 기공 불량 원인 벤트와 이형제 상태 먼저 점검해야 하는 이유

다이캐스팅 기공 불량이 반복될 때, 현장에서 가장 먼저 손이 가는 곳은 사출 속도나 압력 조건입니다. 저도 그랬습니다. 그런데 조건을 바꾸면 기공 위치만 이동할 뿐, 불량 자체는 사라지지 않았습니다. 벤트 상태와 이형제 잔류를 먼저 확인했어야 했습니다.

기공이 반복될 때 처음 내리는 판단이 왜 틀리는가

알루미늄 다이캐스팅 공정에서 기공 불량이 연속으로 발생하면 대부분 사출 속도 쪽을 먼저 건드립니다. 충진 속도가 과하면 난류가 생기고, 거기서 공기가 갇힌다는 논리입니다. 틀린 말은 아닙니다. 그런데 이 논리에는 전제가 있습니다. 벤트가 정상이고, 이형제가 제대로 관리되고 있다는 전제입니다.

처음 이 문제를 만났을 때 저도 속도를 줄이는 방향으로 접근했습니다. 속도를 10% 낮췄더니 기공 발생 위치가 달라졌습니다. 줄었다고 착각할 뻔했습니다. 그런데 쇼트 수가 쌓이면서 다시 늘었습니다. 기공 위치가 이동한다는 것은 원인이 조건이 아니라 금형 안에 있다는 신호입니다. 그때 처음 판단이 틀렸다는 걸 알았습니다.

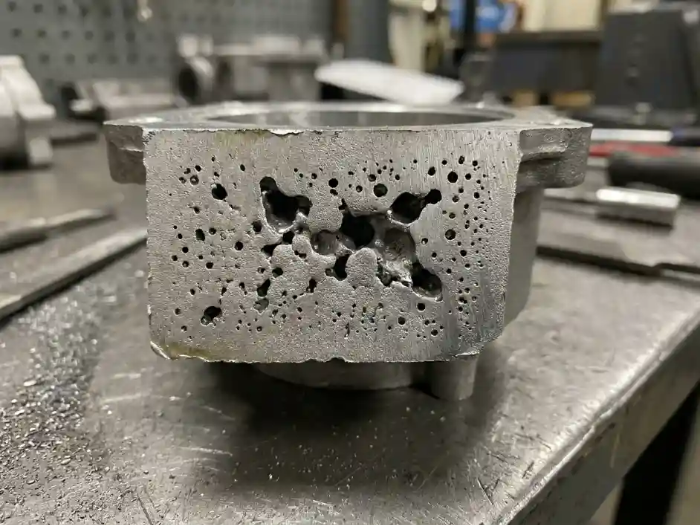

다이캐스팅 부품 단면 기공 불량 확인 장면



벤트 막힘이 기공을 만드는 구체적인 경로

다이캐스팅에서 벤트(vent)는 충진 과정에서 캐비티 안의 공기와 가스가 빠져나가는 배출 경로입니다. 이 경로가 막히면 공기는 갈 곳이 없어집니다. 고압으로 밀려드는 용탕에 밀려 부품 안쪽으로 갇힙니다. 기공이 됩니다.

문제는 벤트 막힘이 눈으로 바로 보이지 않는다는 점입니다. 금형 파팅면을 열어 벤트 홀을 들여다봐도 겉으로는 멀쩡해 보일 수 있습니다. 이형제 잔류가 원인일 때는 특히 그렇습니다. 이형제를 분사하다 보면 벤트 홀 근처에 과분무가 생기고, 거기에 윤활막이 쌓입니다. 처음 몇 쇼트는 아무 문제가 없습니다. 그런데 쇼트가 누적되면 막이 두꺼워지면서 가스 흐름 경로를 좁힙니다. 결국 특정 시점부터 기공이 갑자기 는 것처럼 보이지만 사실은 벤트가 서서히 막혀온 것입니다.

저도 이 상황에서 "갑자기 왜 이러지"라고 생각했습니다. 갑자기가 아니었습니다. 오버스프레이가 쌓이는 데 시간이 걸렸을 뿐입니다. 금형을 청소하고 벤트를 통침으로 개통했을 때 바로 불량이 줄었습니다. 그 순간이 판단 순서를 바꾼 계기였습니다.

• 벤트 홀 단면을 주기적으로 핀이나 통침으로 확인한다
• 이형제 분사 패턴이 벤트 위치를 향하고 있지 않은지 점검한다
• 기공 발생 위치가 벤트 반대쪽인지 같은 쪽인지 먼저 파악한다

이형제 잔류가 기공 원인이라는 걸 어떻게 구별하는가

이형제가 기공 원인일 때는 몇 가지 패턴이 있습니다. 첫째, 생산 초반보다 일정 쇼트 이후에 기공이 늘어납니다. 둘째, 금형 온도가 낮아지는 구간에서 발생 빈도가 오릅니다. 셋째, 기공 위치가 이형제 분사 방향과 연관된 특정 면에 집중됩니다.

이형제 관련 기공에서 조건을 건드리면 일시적으로 나아지는 것처럼 보입니다. 금형 온도를 올리면 잔류막이 일부 증발하면서 한동안 좋아집니다. 이걸 보고 온도 조건이 원인이었다고 판단하면 착각입니다. 근본 원인인 잔류막은 그대로 남아 있습니다. 온도를 다시 낮추는 순간 재발합니다.

가장 확실한 확인 방법은 이형제 분사량을 줄이거나 분사 패턴을 바꾼 뒤 불량 발생 빈도가 달라지는지 보는 것입니다. 조건이 아니라 이형제가 원인이라면 이 변화에 반응합니다. 조건을 바꿨는데 기공 위치만 이동하고 발생 빈도는 그대로라면, 금형 내부 상태를 먼저 의심해야 합니다.

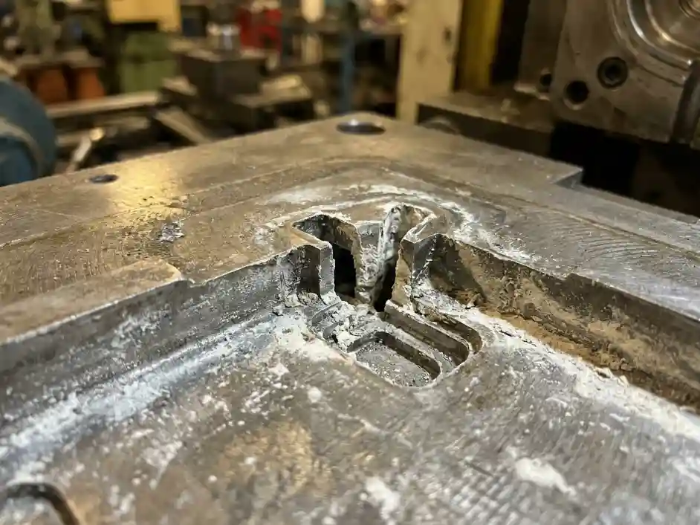

다이캐스팅 금형 파팅면 벤트 홀 이형제 잔류



사출 조건보다 금형 상태를 먼저 보는 점검 순서

기공 불량이 발생했을 때 지금 제가 따르는 점검 순서는 단순합니다. 사출 속도나 압력보다 금형 상태를 먼저 봅니다. 그 이유는 명확합니다. 조건은 숫자로 눈에 보이지만 금형 상태는 직접 열어봐야 알 수 있기 때문입니다. 놓치기 쉬운 쪽을 먼저 확인하는 것이 효율적입니다.

점검 첫 단계는 기공 위치를 기록하는 것입니다. 위치가 매번 같으면 금형 구조나 게이팅 문제입니다. 위치가 쇼트마다 달라지거나 이동하면 벤트나 이형제를 의심합니다. 위치 패턴이 없으면 용탕 온도나 슬리브 상태를 봅니다.

두 번째 단계는 금형을 열고 벤트 홀을 확인하는 것입니다. 이형제 잔류가 있으면 제거합니다. 오버스프레이가 반복되는 구조라면 분사 패턴 자체를 조정합니다. 세 번째 단계에서 금형 상태 이상이 없을 때만 사출 속도와 충진 압력을 재검토합니다.

이 순서가 중요한 건, 조건을 먼저 건드리면 시간이 걸린다는 점 때문만이 아닙니다. 원인을 잘못 파악한 채 조건을 바꾸면 진짜 원인이 계속 누적됩니다. 금형 상태는 방치할수록 점진적으로 나빠집니다. 그 사이에 기록된 불량은 원인을 모호하게 만듭니다.

기공 불량 점검을 마쳤다면, 벤트 배치 설계 기준과 이형제 분사 패턴 최적화도 함께 이해해 두면 재발 방지 판단이 훨씬 정확해집니다. 기공과 콜드셧 불량이 동시에 발생하는 경우에는 게이팅 설계와 용탕 온도 관리 기준도 연결해서 살펴볼 만합니다.

사출 속도를 먼저 건드리기 전에 확인해야 할 것들

기공 불량 대응에서 조건 조정은 마지막 수단이어야 합니다. 벤트 상태, 이형제 잔류, 금형 온도 분포, 슬리브 상태까지 확인한 뒤에도 원인을 찾지 못했을 때 비로소 사출 속도와 충진 압력을 재검토하는 것이 올바른 순서입니다.

처음에 이 판단이 어렵게 느껴진 이유가 있었습니다. 조건 조정은 바로 시도할 수 있지만, 금형을 열고 확인하는 작업은 사이클을 멈춰야 하기 때문입니다. 그 부담 때문에 조건을 먼저 건드리게 됩니다. 그게 착각이었습니다. 조건을 잘못 건드리면 결국 금형을 더 늦게 열게 되고, 그 사이에 불량은 쌓입니다.
