중력주조와 고압 다이캐스팅 중 어느 쪽이 더 좋은 공정이냐는 질문에 저는 늘 같은 말로 시작합니다. 생산성이 높다고 더 나은 공정이 아닙니다. 두 공정은 기계적 물성, 내부 기공, 후처리 가능 여부에서 구조적으로 다르기 때문에, 부품 요구 사양을 먼저 정해야 공정 선택이 가능합니다.

자동차 부품 협력사에서 중력주조 라인을 운영하던 고객사로부터 고압 다이캐스팅 전환 요청이 들어온 상황을 직접 본 적이 있습니다. 처음엔 저도 단순히 생산성 차이 때문이라고 봤습니다. 그런데 아니었습니다. 치수 반복 정밀도와 후가공 공수 절감이 핵심이었고, 그 과정에서 두 공정의 물성 차이가 생각보다 훨씬 크다는 걸 비교 데이터를 보고 나서야 이해하게 됐습니다.

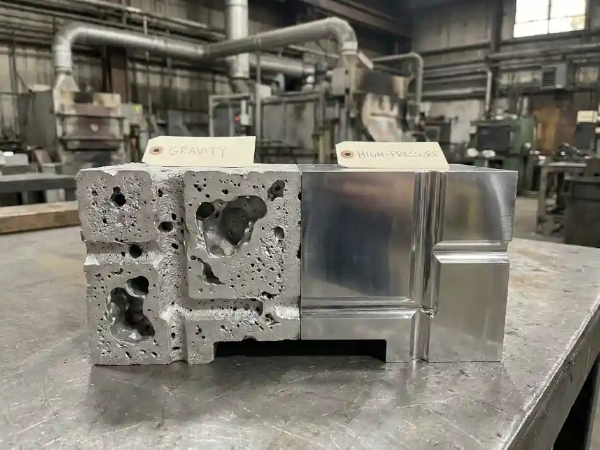

중력주조와 고압 다이캐스팅 금형 단면 비교



중력주조는 왜 기계적 물성에서 유리한가

중력주조는 용융 금속이 중력에 의해 금형 캐비티로 천천히 유입됩니다. 충전 속도가 낮기 때문에 가스 혼입이 적고, 응고 과정이 비교적 균일하게 진행됩니다. 이 차이가 내부 품질을 만듭니다.

처음 이 두 공정을 비교했을 때 저는 표면 품질과 치수 정밀도만 봤습니다. 그런데 실제 비교 데이터를 보고 나서 기계적 물성 차이가 생각보다 크다는 걸 알았습니다. 중력주조로 만든 부품은 내부 기공률이 낮고, 기밀성과 인장강도 기준에서 고압 다이캐스팅 대비 안정적인 수치를 보이는 경우가 많습니다. 무엇보다 강도를 더 높여야 할 때 열처리를 적용할 수 있다는 점이 결정적입니다.

자동차 구조 부품처럼 압력 지지 강도 요건이 엄격하거나, 소량이지만 기계적 신뢰성이 우선인 부품에서 중력주조가 선택되는 이유가 여기 있습니다. 납기나 단가보다 물성 기준이 먼저인 현장이라면, 생산 속도를 기준으로 공정을 바꾸는 것은 순서가 틀렸습니다.

고압 다이캐스팅이 치수 정밀도와 생산성에서 압도적인 이유

고압 다이캐스팅은 수백에서 수천 kgf/cm² 수준의 고압으로 용융 금속을 금형에 강제 충전합니다. 충전 속도가 빠르고 압력이 높기 때문에 얇은 벽과 복잡한 형상도 비교적 안정적으로 채워집니다. 사이클 타임이 짧아 대량 생산에 적합하고, 치수 반복 정밀도가 높아 후가공 공수를 줄일 수 있습니다.

고객사 전환 요청 상황을 분석하면서 데이터를 직접 비교했을 때, 고압 다이캐스팅으로 생산한 부품은 표면 치수 편차가 작고 로트 간 편차도 안정적이었습니다. 이 부분이 후가공 공수와 직결되기 때문에, 양산 수량이 일정 수준 이상이면 단가 구조가 역전되는 구간이 생깁니다. 단순히 금형비만 비교해서는 놓치는 부분입니다.

그런데 여기서 반드시 짚어야 할 부분이 있습니다. 고압으로 충전하는 과정에서 공기 혼입이 불가피하게 발생하고, 이 기공이 열처리 적용을 제한합니다. 용체화 처리처럼 고온 열처리를 무리하게 적용하면 내부 기공이 팽창하면서 표면에 블리스터가 발생합니다. 저도 처음에는 고압 다이캐스팅이 치수 정밀도와 물성을 동시에 잡을 수 있는 공정이라고 단순하게 봤는데, 열처리 제약 조건을 이해하고 나서 판단 기준이 달라졌습니다.

최근에는 고진공 다이캐스팅처럼 기공을 줄이면서 열처리 가능성을 높이는 방식도 적용되고 있지만, 설비 투자 비용과 공정 관리 난이도가 올라갑니다. 일반적인 고압 다이캐스팅 공정이라면 열처리 제약 조건을 설계 단계에서 먼저 반영해야 합니다.

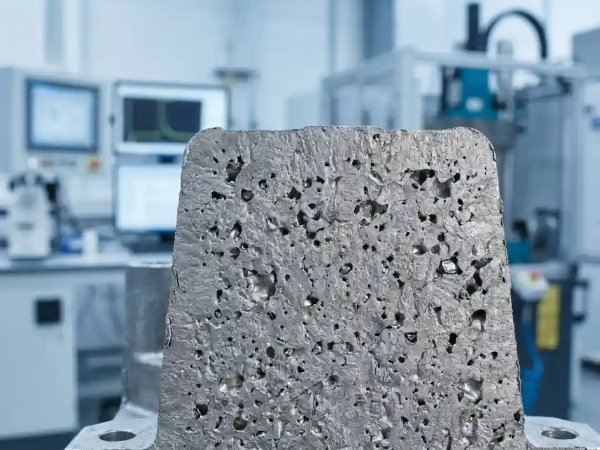

고압 다이캐스팅 부품 내부 기공 단면 구조



물성이 먼저냐, 정밀도가 먼저냐 — 공정 선택이 뒤바뀌는 지점

고객사 전환 요청을 분석하면서 가장 크게 달라진 판단 기준이 이 부분이었습니다. 처음에는 단순히 생산성과 금형비를 비교했습니다. 그런데 부품 사양을 들여다보니 선택 기준이 달랐습니다. 고압 하중을 직접 받는 구조 부품이었고, 후속 열처리 공정이 설계에 포함된 상태였습니다. 이 조건에서 고압 다이캐스팅으로 전환하면 열처리 적용이 막히고, 그 결과 강도 기준을 맞추기 어려워지는 상황이었습니다.

이 부분에서 판단을 바꿨습니다. 공정 선택은 생산량과 단가 계산보다 부품 설계 조건에서 먼저 시작해야 합니다. 아래 기준으로 공정을 나눠보면 판단이 명확해집니다.

• 중력주조가 유리한 조건: 고압 하중 또는 기밀 요건이 엄격한 부품 / 열처리로 강도를 높여야 하는 설계 / 소량이지만 기계적 신뢰성 우선
• 고압 다이캐스팅이 유리한 조건: 양산 수량이 일정 기준 이상 / 얇은 벽과 복잡한 형상 / 치수 반복 정밀도와 후가공 공수 절감이 우선

단가 역전 구간은 수량에 따라 달라지기 때문에 일률적으로 정할 수 없습니다. 다만 금형비 상각을 포함한 총 원가와 후가공 공수를 함께 계산해야 실제 비교가 됩니다. 수량만 보고 공정을 결정하면 물성 조건을 뒤에서 맞추려다 설계 변경이 생기는 경우가 있습니다.

전환 결정 전에 반드시 확인해야 할 설계 조건

공정 전환을 검토할 때 가장 먼저 확인해야 하는 것은 후속 공정 포함 여부입니다. 열처리가 설계에 묶여 있다면 고압 다이캐스팅의 기공 특성이 제약 조건이 됩니다. 용접이 필요한 부품도 마찬가지입니다. 기공이 많으면 용접부 품질이 불안정해집니다.

두 번째는 치수 공차 요구 수준과 후가공 비중입니다. 고압 다이캐스팅의 치수 반복 정밀도가 높다 해도, 최종 공차 기준이 매우 좁으면 후가공이 여전히 필요합니다. 이 경우 기대했던 후가공 공수 절감 효과가 줄어들 수 있습니다.

세 번째는 양산 수량 확정 여부입니다. 수량이 유동적인 단계에서 고압 다이캐스팅 전용 금형에 투자하면, 수량이 줄었을 때 금형비 부담이 고스란히 단가에 반영됩니다. 수량 확정 시점에 공정을 결정하는 것이 더 안전합니다.

이 블로그는 사출 및 다이캐스팅 현장 경험을 바탕으로 실무 판단 기준을 정리하고 있습니다.

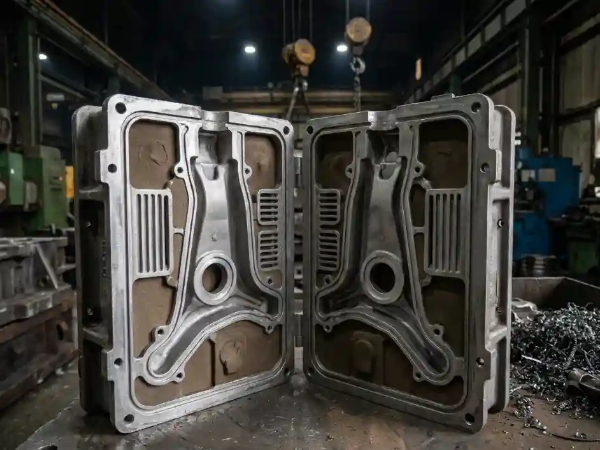

중력주조 알루미늄 자동차 구조 부품 금형 내부



공정 선택 기준을 정했다면, 합금 조성에 따라 두 공정에서 물성이 어떻게 달라지는지도 함께 이해하면 설계 판단이 더 정확해집니다. 알루미늄 합금 종류별 주조성과 강도 특성, 그리고 게이트와 런너 설계 기준도 공정 선택과 직접 연결되는 주제여서 참고해 두면 좋습니다.

공정 선택은 부품 설계 조건에서 시작한다

중력주조와 고압 다이캐스팅 중 어느 쪽이 낫다는 단답은 없습니다. 열처리와 용접이 필요한 구조 부품이라면 기공 특성이 제약 조건이 되기 때문에 중력주조가 먼저입니다. 치수 반복 정밀도와 후가공 공수 절감이 우선이고 양산 수량이 충분히 확보된 상황이라면 고압 다이캐스팅이 맞습니다. 지금 검토 중인 부품에 열처리 공정이 설계에 포함되어 있다면, 공정 선택 전에 그 조건을 먼저 확인하는 것이 순서입니다.
