샌드캐스팅과 다이캐스팅 차이 형상 조건별 공정 선택 기준

샌드캐스팅과 다이캐스팅 중 어느 공정이 맞는지, 수량만 보고 판단하면 기공 불량이나 설계 재작업으로 돌아오는 경우가 있습니다. 두 공정의 차이를 형상 조건과 생산 규모 기준으로 정리했습니다.

저도 처음엔 알루미늄 하우징 부품이라면 다이캐스팅이 당연히 유리하다고 봤습니다. 수량 기준으로 보면 틀린 판단이 아니었습니다. 그런데 막상 금형을 만들고 초도 샘플을 확인했을 때 예상보다 기공 불량률이 높게 나왔습니다. 벽 두께가 불균일한 구간이 많은 형상이었는데, 그 부분을 처음에 충분히 따져보지 않았던 것이 문제였습니다.

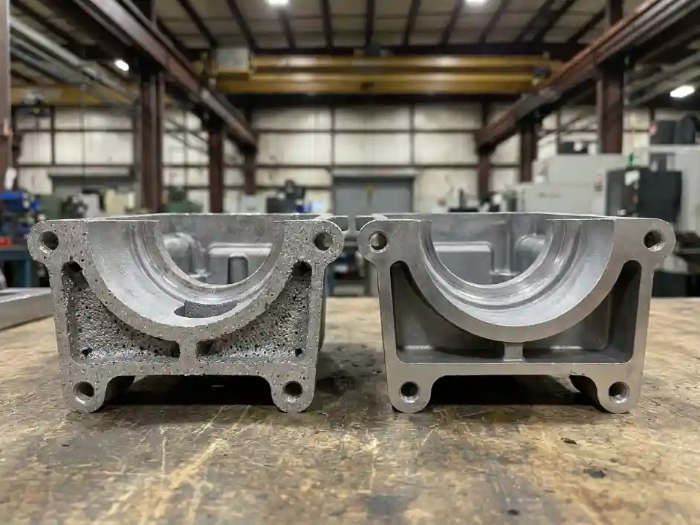

샌드캐스팅과 다이캐스팅 알루미늄 부품 단면 비교



샌드캐스팅은 형상 자유도가 높고 다이캐스팅은 치수 반복성이 강점이다

두 공정의 차이를 정밀도 차이로만 보면 절반만 맞습니다. 핵심은 어떤 형상을 어떤 규모로 만드느냐에 있습니다.

샌드캐스팅은 모래 틀에 용탕을 중력으로 주입합니다. 금형이 아닌 목형과 모래를 사용하기 때문에 복잡한 내부 형상이나 두꺼운 단면 구간이 있는 부품도 비교적 자유롭게 설계할 수 있습니다. 금형 설계 제약이 없다는 것이 시제품 단계나 소량 생산에서 실질적인 이점입니다. 빼기 구배나 언더컷 처리 기준도 다이캐스팅보다 덜 엄격합니다.

다이캐스팅은 고압으로 용탕을 금형에 주입합니다. 사이클 타임이 짧고 치수 반복성이 높아 대량 생산에 유리합니다. 업계에서 통용되는 기준으로 보면 알루미늄 다이캐스팅은 ±0.05mm 수준의 치수 안정성을 확보할 수 있어, 조립 공차가 까다로운 부품에 적합합니다. 단, 이 수준의 품질을 유지하려면 금형 설계와 냉각 조건이 함께 최적화되어 있어야 합니다. 금형 상태가 흔들리면 치수 반복성도 바로 무너집니다.

두 공정 모두 기공이 발생할 수 있습니다. 다만 기공의 성격이 다릅니다. 샌드캐스팅은 모래 틀의 통기성이 낮으면 가스 기공이 생기기 쉽고, 다이캐스팅은 고압 주입 과정에서 공기가 갇히면서 두꺼운 단면 부위에 기공이 집중됩니다. 같은 기공 문제라도 원인 진단과 대응 방향이 다릅니다.

수량 기준만 보다가 기공 불량을 놓친 경험

알루미늄 하우징 부품의 공정 선정 단계에서 다이캐스팅이 당연히 유리하다고 판단했습니다. 월 생산량 기준으로 보면 맞는 방향이었습니다. 그런데 초도 샘플 확인에서 기공 불량률이 예상보다 높게 나왔고, 문제는 두께 편차가 큰 구간이 여러 곳 있다는 형상 특성이었습니다.

다이캐스팅은 고압 주입 속도가 빠르기 때문에 두꺼운 보스 구간처럼 용탕이 늦게 채워지는 부분에서 수축 기공과 가스 기공이 집중됩니다. 부품 형상에서 5mm대 박막 구간과 20mm 이상의 보스 구간이 혼재하는 경우가 대표적입니다. 이런 형상은 다이캐스팅의 장점이 온전히 발휘되기 어렵습니다.

같은 부품을 샌드캐스팅으로 시도했을 때는 기공이 줄었습니다. 냉각 속도가 느리고 방향성 응고가 가능해서 두꺼운 단면 구간에서의 내부 건전성이 더 안정적이었습니다. 그때 처음으로 수량 기준 이전에 형상 기준이 먼저라는 걸 확인했습니다. 월 생산량이 일정 수준 이하인 이 부품은 샌드캐스팅을 유지하는 것으로 기준을 다시 정했습니다.

추가로 놓쳤던 부분이 하나 더 있었습니다. T6 열처리가 필요한 구조 부품이라면 다이캐스팅은 불리합니다. 내부 기공이 열처리 과정에서 팽창하면서 표면이 부풀어 오르는 블리스터 현상이 나타날 수 있습니다. 이런 부품은 샌드캐스팅으로 A356 합금을 사용해 T6 처리를 하는 쪽이 구조적 신뢰성 면에서 훨씬 안정적입니다.

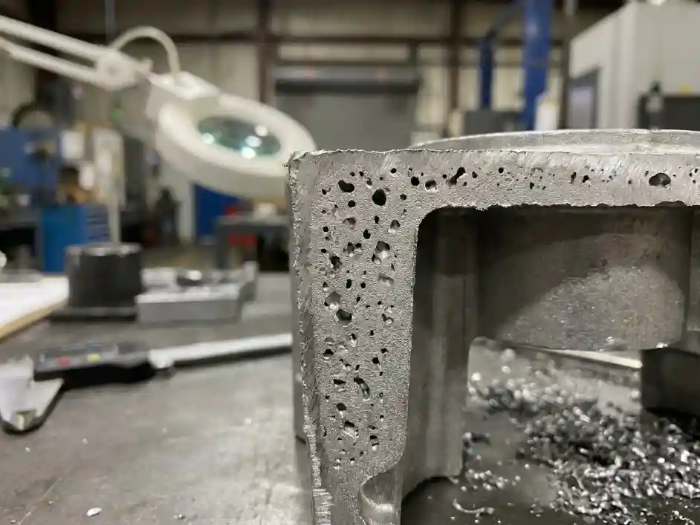

다이캐스팅 알루미늄 부품 기공 불량 단면 확인



공정 전환을 고려하는 수량 기준이 있다

많은 분들이 공정 선택을 단가 비교로만 접근합니다. 그런데 후가공 비용과 불량 손실을 포함하면 판단이 달라지는 경우가 많습니다.

업계에서 통용되는 기준으로 보면, 샌드캐스팅 패턴 비용은 다이캐스팅 금형 비용보다 70~90% 낮습니다. 소량 생산이나 시제품 단계에서 샌드캐스팅의 초기 투자 부담이 훨씬 작습니다. 반면 다이캐스팅은 부품당 단가가 낮아지는 구조여서 생산량이 쌓일수록 유리해집니다.

일반적으로 알루미늄 부품 기준으로 총 생산량 1,200~1,800개 구간을 손익분기점으로 보는 경우가 많습니다. 다만 이 수치는 후가공 범위와 불량률에 따라 크게 달라집니다. 샌드캐스팅의 불량률은 통상 5~15%, 다이캐스팅은 2~5% 수준으로 알려져 있지만, 후가공까지 포함한 실제 부품 원가를 기준으로 계산해야 의미가 있습니다.

중요한 것은 이 수치들이 형상이 단순하고 두께 편차가 작은 조건을 전제한다는 점입니다. 두께가 불균일하거나 복잡한 내부 형상이 있다면 손익분기점보다 형상 적합성을 먼저 따져야 합니다.

빼기 구배와 언더컷 설계 기준이 공정 선택보다 먼저다

샌드캐스팅 설계를 그대로 다이캐스팅 금형에 옮기면 대부분 문제가 생깁니다. 저도 이 실수를 한 번 겪었습니다. 시제품 형상을 그대로 유지한 채 금형을 제작했는데, 언더컷 구간에서 취출 불가 판정이 나왔습니다. 금형 설계를 전면 재작업하는 것으로 결론이 났습니다.

다이캐스팅은 빼기 구배 기준이 엄격합니다. 일반적으로 외벽 기준 1~2도, 내벽은 2~3도 이상을 확보해야 하며, 언더컷은 슬라이드 코어 없이는 처리가 어렵습니다. 슬라이드 코어를 추가하면 금형 비용이 더 올라가고 사이클 타임에도 영향이 생깁니다.

샌드캐스팅은 이 제약이 상대적으로 덜합니다. 코어를 별도로 만들어 넣는 방식이 가능해서 복잡한 내부 형상이나 언더컷 처리에 유연합니다. 다만 그만큼 조립 공차와 표면 조도 관리는 후가공에 의존하는 비중이 큽니다.

공정을 바꿀 계획이 있다면 설계 단계부터 해당 공정의 기준으로 다시 검토해야 합니다. 형상을 그대로 두고 공정만 바꾸는 방식은 대부분 추가 비용으로 돌아옵니다.

이 주제와 연결해서 보면, 샌드캐스팅의 목형 재료와 바인더 선택 기준, 다이캐스팅에서 슬라이드 코어 적용 조건과 금형 수명 관리 방법도 공정 선정 이후에 이어지는 실무 판단 영역입니다. 알루미늄 합금 선택 기준도 두 공정에서 서로 달라지기 때문에 소재 선정과 공정 선정을 함께 검토하는 편이 효율적입니다.

형상과 수량, 두 기준을 함께 볼 때 공정 선택이 명확해진다

샌드캐스팅과 다이캐스팅 중 어느 공정이 맞는지는 수량 하나로 결론 내리기 어렵습니다. 두께 편차가 크고 복잡한 형상이라면 생산량이 넉넉해도 다이캐스팅이 불리할 수 있습니다. 반대로 형상이 단순하고 박막 위주라면 소량이라도 다이캐스팅의 치수 반복성이 실질적인 이점이 됩니다.

공정 전환을 검토하고 있다면, 먼저 형상의 두께 편차와 언더컷 유무를 확인하고, 그다음 목표 생산량 기준의 손익을 따지는 순서가 맞습니다. 지금 사용하는 공정에서 불량이 반복되고 있다면, 설정 조건보다 형상과 공정의 적합성을 먼저 점검해보는 것을 권합니다.





다이캐스팅 공정 과정 단계별 흐름과 불량 점검 기준
