다이캐스팅 미성형 압력 조정해도 게이트 러너부터 점검해야 하는 이유

다이캐스팅 미성형이 나오면 대부분 사출 압력이나 속도부터 조정합니다. 그런데 같은 위치에서 미성형이 반복된다면 그 방향은 틀렸을 가능성이 큽니다. 게이트와 러너 구조를 먼저 확인하지 않으면 압력을 올려도 똑같은 자리에서 문제가 다시 나타납니다.





압력을 올려도 같은 자리에서 미성형이 반복된다면

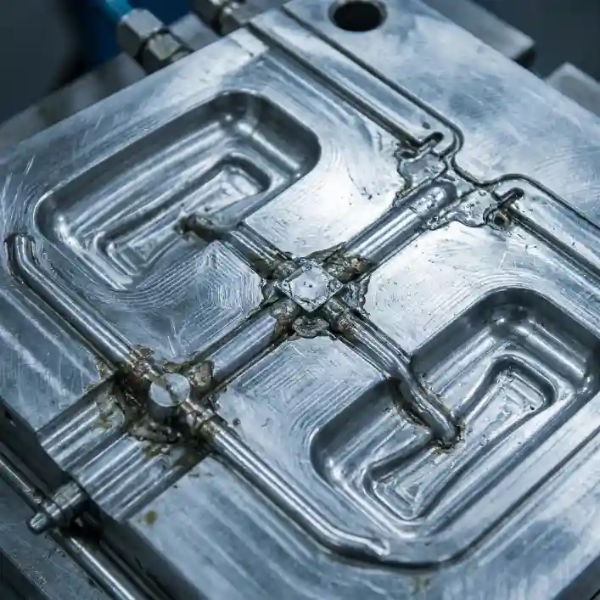

핸들류 부품을 다이캐스팅하면서 특정 지점에서 미성형이 계속 나왔던 적이 있습니다. 처음엔 게이트 두께가 부족해서 충진 속도가 떨어진다고 봤습니다. 게이트 두께를 1.5배 가까이 늘렸는데도 결과는 똑같았습니다. 압력을 단계적으로 올려봤지만 변화가 없었습니다. 결국 러너를 단면으로 잘라본 뒤에야 게이트 직전 구간에서 유동이 한 번 꺾이면서 와류가 생기는 구조라는 걸 확인했습니다. 압력계 숫자만 보고 있었으면 절대 몰랐을 부분입니다.

저도 처음엔 이 순서가 맞는 줄 알았습니다. 충진이 부족하면 압력이나 속도를 올리는 게 당연한 대응이라고 생각했습니다. 그런데 게이트 직전에서 유동 방향이 꺾이는 구조라면, 압력을 올릴수록 와류가 오히려 더 커지는 경우도 있습니다. 이 부분에서 많이들 헷갈리시는데, 미성형 위치가 고정돼 있는지 먼저 봐야 합니다. 매번 같은 자리에서 반복된다면 그건 공정 조건의 문제가 아니라 유동 경로 자체의 문제일 가능성이 높습니다.

게이트 직전 유동을 꺾이지 않게 만드는 기준

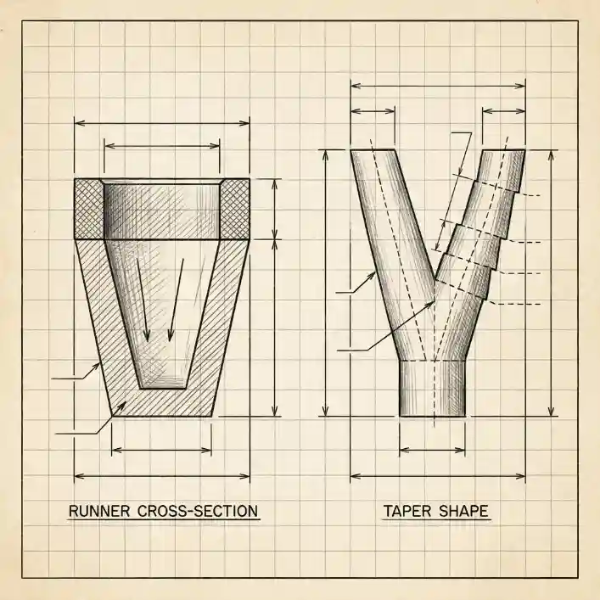

러너 단면을 잘라봤을 때 게이트 직전에서 유동이 급격히 좁아지거나 방향이 바뀌는 구조라면, 그 지점에서 흐름이 끊기면서 공기를 끌고 들어가거나 와류를 만듭니다. 이걸 잡으려고 게이트 각도를 조정하고 러너 단면을 점진적으로 줄여가는 테이퍼 구조로 바꿨습니다. 단면을 급하게 줄이지 않고 완만하게 좁혀가는 형태로 바꾼 뒤로는 동일 부위 미성형이 사라졌습니다. 게이트 두께를 늘리는 방향과 러너 형상을 바꾸는 방향은 완전히 다른 문제를 다룹니다. 게이트 두께는 충진 속도를 조정하는 변수이고, 러너 형상은 유동이 꺾이는지 여부를 결정하는 변수입니다.





멀티 캐비티에서는 게이트 면적 비율도 함께 봐야 한다

박육 부품 양산에서는 다른 패턴의 미성형을 겪었습니다. 미성형이 발생할 때마다 사출 속도를 올리는 방향으로 대응했는데, 속도를 높이면 일시적으로 개선되는 것처럼 보였습니다. 이 방향이 맞다고 확신했지만 양산 로트가 늘어나면서 같은 위치에 미성형이 다시 나타났습니다. 처음엔 설비 반복 정밀도 문제로 의심했습니다. 그런데 게이트 면적과 러너 분기 비율을 다시 계산해 보니, 해당 캐비티로 가는 유동 분배량 자체가 부족한 구조였습니다.

멀티 캐비티 구조에서는 게이트 면적과 러너 분기 비율을 캐비티별 충진 용적에 맞게 계산해야 충진 속도와 압력 같은 공정 변수를 조정하는 작업이 의미를 가집니다. 멀티 캐비티 밸런스를 재설계하고 게이트 면적 비율을 캐비티별 용적에 맞게 조정한 뒤로는 속도 조정 없이도 동일 미성형이 재발하지 않았습니다. 속도를 아무리 정교하게 맞춰도 특정 캐비티로 가는 유량 자체가 부족하면 그 캐비티만 반복해서 미성형이 나옵니다.

설비 문제로 보였던 증상이 실제로는 설계 문제였다

양산 중 반복 미성형이 나타나면 설비 정밀도나 사출기 반복성을 먼저 의심하기 쉽습니다. 저도 그랬습니다. 그런데 로트가 누적될수록 같은 캐비티에서만 문제가 반복된다면, 그건 설비 변동이 아니라 게이팅 시스템 설계 단계에서 정해진 구조적 한계일 가능성이 큽니다. 게이트 두께, 게이트 길이, 러너 길이 같은 게이팅 시스템 변수는 부품과 공정, 설비 정보를 기준으로 계산되며, 캐비티별 용적과 유동 분배를 함께 고려해 설계하는 것이 일반적인 접근 방식입니다. 캐비티마다 미성형이 다른 빈도로 나타난다면, 원인을 설비 전체보다 해당 캐비티로 가는 게이트와 러너 구조 주변에서 먼저 좁혀야 합니다. 이 차이가 결과를 만듭니다.

미성형 원인을 진단했다면, 사출 압력과 속도 조건이 게이트 통과 속도에 미치는 영향이나 금형 냉각 라인 배치가 충진 흐름에 주는 영향도 함께 알아두면 재발 방지 판단이 더 정확해집니다. 오버플로 위치와 면적 기준도 미성형, 기공과 직접 연결되는 주제여서 알아두면 좋습니다.

같은 자리에서 반복되는 미성형이라면 압력보다 먼저 봐야 할 것

미성형 위치가 매번 같은 자리에서 반복된다면 압력이나 속도를 조정하기 전에 게이트와 러너 구조부터 확인하는 것이 순서입니다. 단일 캐비티라면 게이트 직전 유동이 꺾이는 구간을, 멀티 캐비티라면 캐비티별 게이트 면적 비율을 먼저 봐야 합니다. 지금 겪고 있는 미성형이 매번 같은 자리에서 나타나고 있는지, 그 질문부터 답해보는 게 다음 점검의 출발점이 됩니다.
