다이캐스팅 금형 히트체크 막는 유지보수 점검 기준

금형 표면이 매끈하게 빛나고 있어도 안심할 수 없는 순간이 있습니다. 다이캐스팅 금형 히트체크는 광택 아래에서 먼저 시작되는 경우가 많습니다. 쇼트 수만 채우면 안전하다고 믿었다가 균열을 늦게 발견한 경험을 바탕으로, 실제로 효과가 있었던 점검 기준을 정리합니다.

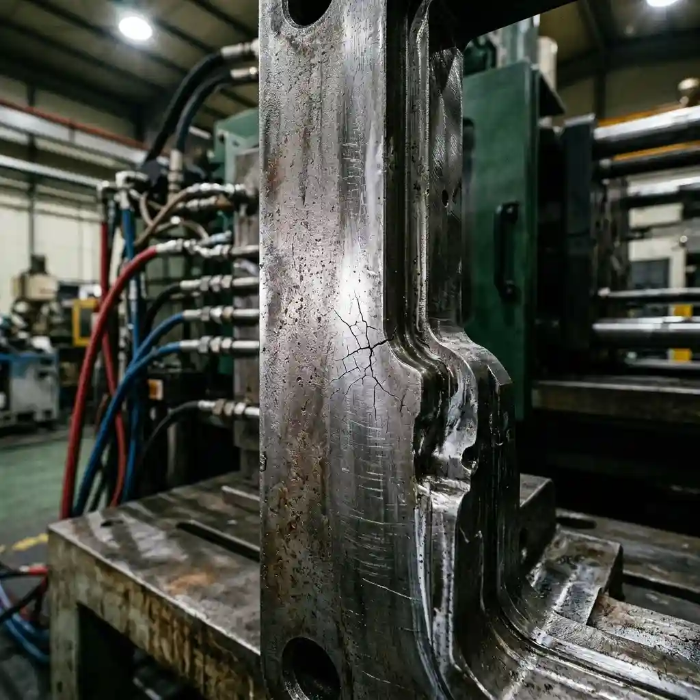

다이캐스팅 금형 표면 히트체크 균열 부위

쇼트 수만 보고 점검 주기를 정했을 때 생긴 일

금형 보수 현장을 맡으면서 가장 먼저 익혔던 기준은 제조사 권장 쇼트 수였습니다. 처음엔 그 기준만 채우면 충분하다고 봤습니다. 그런데 같은 쇼트 수를 채운 금형 두 대를 나란히 봤을 때, 한쪽은 표면에 잔금이 번지듯 퍼져 있었고 다른 쪽은 멀쩡했습니다. 같은 숫자인데 결과가 다르다는 게 처음엔 이해가 안 됐습니다.

두 금형의 운영 기록을 다시 들여다보면서 차이를 좁혀 들어갔습니다. 균열이 빠르게 진행된 쪽은 냉각 라인 주변 온도가 구간별로 들쑥날쑥했던 기록이 있었습니다. 반복적인 가열과 냉각으로 발생하는 열 응력은 다이캐스팅 금형 표면에 거북등 같은 미세 균열을 만드는 핵심 원인으로 알려져 있는데, 이런 열 사이클이 금형 재료를 약화시켜 히트체킹으로 불리는 표면 균열을 유발한다는 점을 그제야 제 현장 데이터로도 확인한 셈이었습니다. 쇼트 수는 평균치일 뿐, 온도 편차가 더 직접적인 신호였습니다.

광택이 남아 있어도 안심할 수 없는 이유

표면 광택은 한동안 제게 안전 신호처럼 보였습니다. 그런데 광택이 그대로인 금형에서 제품 표면에 미세한 흐름 흔적이 반복적으로 나타나기 시작했습니다. 처음엔 사출 조건 문제로 의심했는데, 흔적이 같은 위치에서 계속 반복된다는 게 이상했습니다. 위치가 매번 같으면 공정 변수보다 금형 쪽 문제일 가능성이 높습니다.

침투 검사를 해보니 육안으로는 안 보이던 미세 균열이 그 부위에 자리 잡고 있었습니다. 침투탐상검사는 표면에 열려 있는 균열을 검출하는 방식이라 표면 아래에 닫혀 있는 결함은 잡아내지 못한다는 한계가 있지만, 표면까지 진행된 균열은 광택 유지 여부와 무관하게 따로 확인해야 한다는 걸 그때 알게 됐습니다. 표면 상태와 내부 균열 진행은 별개로 움직일 수 있습니다.

발생부터 조치까지, 균열을 늦게 잡았던 그 금형

이 금형은 처음 가동했을 때부터 별다른 이상 신호가 없었습니다. 표면도 깨끗했고 제품 치수도 안정적이었습니다. 그래서 정기 점검 항목에서 온도 편차 체크는 생략하고 쇼트 수 기준만 따랐습니다. 그게 첫 번째 오판이었습니다.

몇 차례 생산 주기를 더 돌리고 나서야 제품 표면에 가느다란 선 형태의 흐름 흔적이 보이기 시작했습니다. 처음엔 사출 압력을 살짝 낮춰서 대응했습니다. 흔적은 줄어드는 듯했지만 완전히 사라지지 않았고, 그 부위를 자세히 보니 표면 색이 주변보다 옅게 변해 있었습니다. 색 변화가 보인다는 건 이미 국부적으로 열이 과하게 누적됐다는 뜻이었습니다. 그제야 압력이 아니라 냉각 라인 쪽을 의심하기 시작했습니다.

냉각 라인 주변을 점검하면서 해당 구간의 온도가 다른 구간보다 분명하게 높게 유지되고 있다는 걸 확인했습니다. 침투 검사를 추가로 진행하자 그 구간에서 표면 균열이 드러났습니다. 균열은 흔히 냉각 라인 주변 응력이 집중되는 지점에서 시작돼 사이클이 반복될수록 단계적으로 퍼지는 경향이 있는데, 실제 파손 사례 분석에서도 균열이 냉각홀 모서리에서 시작돼 다이캐스팅 사이클에 대응해 단계적으로 전파됐다는 결과가 있습니다. 이 금형도 같은 흐름을 그대로 따라가고 있었습니다. 온도 편차를 일찍 잡았다면 더 빨리 발견했을 균열이었습니다.

지금은 이 순서로 점검합니다

이 경험 이후로 점검표를 바꿨습니다. 쇼트 수 기준은 그대로 두되, 냉각 라인 구간별 온도 편차를 같이 보는 항목을 추가했습니다.

온도 편차가 일정 범위를 넘어서는 구간이 보이면, 표면 광택과 무관하게 그 구간만 따로 침투 검사를 진행합니다. 광택만 보고 넘어가던 예전 방식보다 발견 시점이 확실히 앞당겨졌습니다.

점검 결과가 갈라지는 조건은 따로 있습니다

모든 금형이 같은 점검 주기로 관리되는 건 아닙니다. 두께가 두꺼운 보스 구간이나 냉각 라인이 밀집된 형상은 온도 편차가 더 쉽게 발생하는 편이라 점검 간격을 더 좁게 잡는 게 맞습니다. 반대로 형상이 단순하고 냉각 경로가 짧은 금형은 기존 쇼트 수 기준만으로도 큰 무리가 없는 경우가 많습니다. 금형 형상과 냉각 구조에 따라 점검 기준을 다르게 적용해야 한다는 게 핵심입니다.

금형 균열 진단 순서를 정리했다면, 금형 강재 종류별 열처리 기준이나 냉각 라인 배치 설계 원칙도 함께 살펴볼 만합니다. 사출 압력과 속도 조건이 금형 표면 온도에 미치는 영향도 이번 점검 기준과 맞닿아 있는 주제라 참고해 두면 도움이 됩니다.

균열 신호가 반복되면 점검 항목부터 다시 봐야 합니다

쇼트 수는 점검의 시작점일 뿐, 끝이 아닙니다. 온도 편차와 표면 색 변화를 같이 보는 점검표로 바꾼 뒤부터 균열을 더 일찍 잡을 수 있었습니다. 지금 관리하는 금형의 점검 항목에 온도 편차 체크가 빠져 있다면, 다음 점검 때 한 번 추가해 보시길 권합니다.
