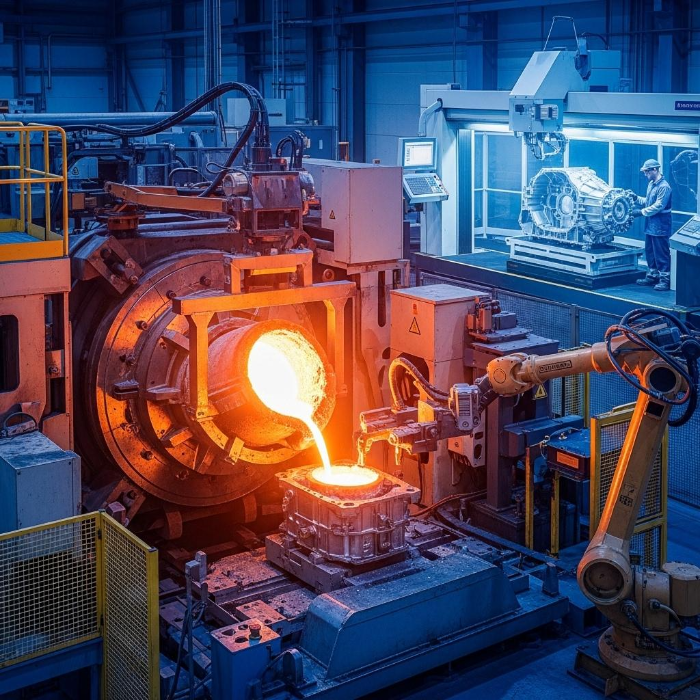

다이캐스팅 설비 앞에 처음 서면 거대한 기계가 쇳물을 받아 단 몇 초 만에 정밀한 부품을 뱉어내는 장면에 압도되기 마련이다. 그러나 현장을 오래 운영해 본 사람이라면 그 몇 초가 수십 개의 공정 변수가 맞물린 결과물임을 안다. 다이캐스팅은 알루미늄, 아연, 마그네슘 같은 비철 합금을 고압으로 금속 금형에 주입해 정밀 부품을 대량 생산하는 기술로, 자동차 변속기 케이스부터 스마트폰 하우징까지 우리가 일상에서 접하는 수많은 금속 제품의 근간을 이룬다. 이 글에서는 다이캐스팅 기술을 공정 원리부터 현장 운영의 핵심 포인트, 품질 관리, 그리고 실무에서 맞닥뜨리는 한계까지 제조 운영자의 시각에서 짚어본다.
다이캐스팅의 기본 원리와 공정 유형 구분
다이캐스팅의 핵심 원리는 단순하다. 용융 상태의 금속을 유압 시스템으로 생성한 고압으로 경화 공구강 금형 캐비티에 빠르게 충전한 뒤, 냉각 응고시켜 원하는 형상을 얻는 것이다. 1800년대 후반 처음 개발되어 인쇄용 납 활자 제조에 사용되기 시작한 이 기술은 20세기 자동차 산업의 성장과 함께 비약적으로 발전해, 오늘날에는 CAD·CAM 설계와 디지털 공정 제어 기술과 결합된 첨단 제조 방식으로 진화했다.
현장에서 다이캐스팅 공정을 구분할 때 가장 먼저 이해해야 할 기준은 핫 챔버(Hot Chamber)와 콜드 챔버(Cold Chamber)의 차이다. 핫 챔버 방식은 용융 금속이 사출 시스템 자체에 상시 충전된 상태에서 피스톤으로 금형에 주입하는 구조다. 금속과 사출 장치의 접촉이 지속되므로 아연, 마그네슘처럼 용융점이 낮은 합금에 적합하며, 사이클 타임이 짧아 소형 부품의 고속 생산에 유리하다. 반면 콜드 챔버 방식은 별도의 용해로에서 용탕을 만들어 수동 또는 자동 래들(Ladle)로 사출 슬리브에 옮겨 담은 뒤 주입한다. 알루미늄처럼 용융점이 높아 핫 챔버 기구를 직접 침식할 수 있는 금속에 적합하며, 자동차 부품 제조에서 압도적으로 많이 활용되는 방식이다.
이 두 방식의 선택은 단순히 사용 금속의 종류만이 아니라, 요구 생산속도, 부품 크기, 금형 구조 복잡도, 그리고 설비 투자 규모까지 복합적으로 고려해야 하는 운영 의사결정이다. 현장에서 흔히 발생하는 실수가 제품 설계를 먼저 완료한 후 공정 방식을 선택하는 것인데, 올바른 순서는 제품이 요구하는 재질과 기계적 특성을 먼저 정의하고, 그에 맞는 합금과 공정 방식을 동시에 결정하는 것이다.
현장 운영을 좌우하는 핵심 공정 변수
다이캐스팅 현장에서 품질과 생산성을 동시에 결정하는 변수는 여럿이지만, 경험상 가장 중요한 것들은 충전 압력, 사출 속도, 금형 온도, 용탕 온도, 그리고 냉각 시간 다섯 가지로 압축된다. 이 변수들은 서로 독립적이지 않고 복잡하게 상호작용하기 때문에, 하나를 변경하면 다른 변수들도 연동해서 재점검해야 한다는 점이 현장 운영의 어려움이자 핵심 기술이다.
충전 압력은 일반적으로 고압 다이캐스팅 기준으로 수십 MPa에서 최대 200 MPa 이상까지 가해지며, 이 압력이 금형 내 캐비티 구석까지 용탕을 충전하는 동력이 된다. 압력이 너무 낮으면 미충전(Short Shot) 불량이 발생하고, 너무 높으면 플래시(Flash)가 생기거나 금형 수명이 단축된다. 사출 속도는 저속 구간과 고속 구간으로 나뉘어 제어되는데, 저속 구간에서는 공기 말림을 최소화하고 고속 구간에서는 완전 충전을 목표로 한다. 이 속도 전환 시점의 정확성이 내부 기공(Porosity) 발생 여부를 결정하는 핵심 변수가 된다.
금형 온도는 가장 관리하기 까다로운 변수 중 하나다. 금형이 지나치게 차가우면 용탕이 충전 도중 일찍 응고되어 플로 마크나 콜드 셧(Cold Shut) 불량이 생기고, 반대로 너무 뜨거우면 이형이 어렵고 표면 품질이 저하된다. 알루미늄 다이캐스팅의 경우 금형 온도는 일반적으로 150~250°C 범위에서 제품과 금형 구조에 따라 세밀하게 설정한다. 현장에서는 생산 초기 웜업(Warm-up) 사이클을 충분히 확보하지 않고 바로 양산에 들어가는 경우 초기 불량률이 급격히 높아지는 문제가 반복된다. 이 단순해 보이는 준비 과정의 관리가 실제 현장 수율에 큰 차이를 만든다.
다이캐스팅 불량 유형과 현장 대응 방식
다이캐스팅 현장에서 반복적으로 마주치는 불량 유형을 알면, 발생 원인을 추적하고 재발을 방지하는 능력이 생긴다. 주요 불량의 원인과 대응을 이해하는 것은 현장 운영자에게 가장 실용적인 지식이다.
- 기공(Porosity): 충전 과정에서 공기가 용탕에 말려 들어가거나, 금속이 응고되면서 수축이 발생해 생기는 내부 빈 공간이다. 기공은 X-ray 검사로만 확인이 가능하며, 부품 강도를 직접적으로 저하시켜 자동차 안전 부품에서는 가장 엄격하게 관리되는 불량이다. 진공 다이캐스팅 방식이나 사출 속도 프로파일 최적화로 억제할 수 있다.
- 콜드 셧(Cold Shut): 두 방향에서 흘러온 용탕이 만나는 지점에서 온도가 낮아 완전히 융합되지 않고 경계선이 생기는 불량이다. 금형 온도 관리와 탕구 시스템 설계 개선이 핵심 대책이다.
- 플래시(Flash): 파팅 라인이나 에젝터 핀 주변에 얇은 금속 박막이 삐져나오는 불량으로, 과도한 충전 압력이나 금형 체결력 부족, 금형 마모가 주원인이다. 후처리 공정에서 제거 작업이 필요해 생산성에 직접 영향을 준다.
이러한 불량들은 발생 후 대응하는 것보다 공정 변수를 사전에 안정화하는 것이 훨씬 효율적이다. 선진 다이캐스팅 공장에서는 매 사이클의 충전 압력, 사출 속도, 금형 온도 데이터를 자동으로 기록하고, 설정 범위를 벗어난 사이클의 제품을 자동으로 분리하는 이상 감지 시스템을 운용한다. 이를 통해 불량률을 2~5% 이내로 관리하는 수준이 가능해진다.
금형 관리가 다이캐스팅 운영 수익성을 결정하는 이유
다이캐스팅에서 금형은 단순한 성형 도구가 아니다. 금형의 상태가 곧 제품 품질의 상한선이며, 금형의 수명이 전체 공정의 비용 구조를 결정한다. 다이캐스팅 금형은 일반적으로 경화 공구강(H13 등)으로 제작되며, 알루미늄 다이캐스팅 금형의 경우 설계와 제작에 따라 10만 샷에서 50만 샷 이상의 수명을 목표로 한다. 이 수명을 최대화하는 것이 운영 원가 관리의 핵심이다.
금형 수명에 영향을 미치는 가장 큰 요인은 열충격이다. 매 사이클마다 고온의 용탕이 충전되고 냉각수로 급랭 되는 과정이 반복되면서 금형 표면에 열피로 균열(Heat Check)이 누적된다. 이 균열이 깊어지면 제품 표면에 망상 무늬가 전사되고 결국 금형 교체가 불가피해진다. 이를 늦추려면 금형 냉각 회로를 균형 있게 설계해 국부 과열을 방지하고, 이형제 도포를 균일하게 관리하며, 정기적인 금형 예방 보전(PM) 계획을 엄격히 지키는 것이 필수다. 현장에서 금형을 '혹사'시키면 단기 생산량은 늘릴 수 있지만, 금형 교체 비용과 불량률 급증으로 결국 전체 수익성이 악화되는 패턴을 반복하게 된다.
금형 투자 비용 자체도 다이캐스팅 사업 판단의 핵심 변수다. 단순한 소형 금형도 수백만 원에서 시작하고, 복잡한 자동차 부품용 대형 금형은 수억 원에 이르는 경우도 있다. 이 초기 투자를 회수하려면 충분한 생산 수량이 전제되어야 하므로, 연간 생산 수량이 수천 개 미만인 경우에는 다이캐스팅보다 사형주조나 중력 금형 주조가 경제적으로 유리할 수 있다. 다이캐스팅은 대량 생산에서 비로소 경쟁력을 발휘하는 기술임을 명심해야 한다.
현장 운영자가 이해해야 할 다이캐스팅의 실질적 한계
다이캐스팅은 강력한 기술이지만 만능은 아니다. 현장에서 가장 자주 겪는 한계는 내부 기공으로 인한 열처리 불가 문제다. 고압 충전 과정에서 내포된 가스가 존재하는 주물을 열처리하면 기공 내 가스가 팽창해 부품 표면에 블리스터(Blister)가 발생한다. 이 때문에 강도 향상을 위한 T6 열처리가 필요한 고강도 부품에는 표준 고압 다이캐스팅이 적합하지 않으며, 진공 다이캐스팅이나 반고체 다이캐스팅 등 대안 공법이 필요하다. 전기차 배터리 하우징처럼 용접성과 높은 연신율이 동시에 요구되는 부품에서 이 한계가 부각되고 있으며, 이것이 최근 진공 다이캐스팅 수요가 증가하는 배경이다.
또한 다이캐스팅은 사용 가능한 소재가 비철 합금으로 제한된다는 점도 중요한 운영 고려사항이다. 철강 소재는 용융점이 너무 높아 금형이 감당할 수 없으므로, 철계 부품이 필요할 경우에는 사형주조나 단조를 선택해야 한다. 부품 설계 단계에서 이 제약을 인식하지 못하면 공정 방식을 뒤늦게 바꾸는 대형 손실이 발생한다. 다이캐스팅의 강점과 한계를 균형 있게 이해하고 제품 기획 단계부터 공정 선택에 반영하는 것, 그것이 현장 운영 전문성의 출발점이다.
다이캐스팅 기술을 현장에서 제대로 운영하기 위하여
다이캐스팅은 공정 변수 관리, 금형 보전, 소재 특성 이해, 불량 메커니즘 파악이 유기적으로 맞물려야 비로소 경쟁력 있는 운영이 가능한 기술이다. 충전 압력과 사출 속도 같은 기본 변수부터 금형 열피로 관리, 진공화 기술 적용까지, 각 요소를 데이터 기반으로 체계적으로 관리하는 체계를 갖추는 것이 선결 과제다. 기술의 한계 또한 솔직하게 인식하고 적용 범위를 명확히 해야 장기적으로 안정적인 품질과 수익성을 동시에 확보할 수 있다. 현장 운영자로서 다이캐스팅을 깊이 이해하는 것이 곧 경쟁력 있는 제조 현장을 만드는 가장 확실한 길이다.
