전동식 다이캐스팅 머신 유압식 교체 비용과 효과 비교

설비 교체를 검토하다 보면 어느 시점에서 반드시 이 질문이 나온다. "지금 쓰는 유압식 머신, 전동식으로 바꾸는 게 실제로 이득인가?" 전기요금 청구서를 받아들 때마다, 혹은 유압 오일 교체 일정이 다가올 때마다 슬쩍 머릿속을 스치는 질문이다. 숫자만 보면 전동식 쪽이 유리해 보이지만, 실제로 라인 구성과 생산 조건에 따라 결론이 달라지는 경우도 적지 않다. 이 글에서는 직접 도입 검토 과정에서 체감한 내용을 바탕으로, 두 방식의 차이를 에너지 비용·정밀도·유지관리·초기 투자라는 네 가지 축으로 풀어본다.

유압식 머신이 전기를 쓰는 방식의 문제

유압식 다이캐스팅 머신의 구조를 들여다보면 에너지 손실의 원인이 명확하다. 유압 펌프를 구동하는 인덕션 모터가 머신 가동 여부와 무관하게 상시 회전하는 구조다. 사출이 이루어지는 순간은 전체 사이클 시간의 일부에 불과한데, 대기 상태에서도 모터는 계속 돌아간다. PQ 밸브가 유압 압력과 오일 유량을 조절하지만, 초과된 유압 에너지는 열로 소산 되어 사라진다. 이 오버플로 손실이 유압식 에너지 낭비의 핵심 구조다.

유압 오일 온도 관리도 부담이다. 오일 온도가 올라가면 점도가 낮아져 사출 특성이 미묘하게 변한다. 이를 막기 위해 오일 냉각기가 상시 가동되어야 하고, 냉각수 시스템 운영 비용이 추가된다. 냉각탑 유지비까지 더하면 유압 시스템의 실제 에너지 비용은 머신 본체 소비전력만으로 계산되지 않는다. 유압 오일 자체도 정기 교환이 필요하고, 누유 발생 시 청소와 교체 비용이 더해진다.

유압식 머신을 운영해본 현장 경험을 말하자면, 여름철 오일 온도 상승이 가장 골치 아픈 부분이었다. 외기 온도가 높아지는 7~8월에는 같은 사출 조건임에도 불구하고 사이클 후반부의 쇼트 품질이 봄철과 달라지는 경우가 있었다. 오일 점도 변화에 따른 압력 응답 특성 차이가 원인이었고, 냉각기 용량을 높이거나 오일 관리 주기를 단축하는 방식으로 대응했지만 근본적인 해결책은 아니었다.

인덕션 모터 방식의 구조적 한계

유압식 머신에 인덕션 모터가 탑재된 이유는 단순하다. 높은 유압 압력을 안정적으로 공급하는 데 있어 유압 시스템이 오랫동안 검증된 방식이었기 때문이다. 다만 인덕션 모터는 회전수 제어가 어렵고 부하 변동에 관계없이 정속 회전을 유지하는 특성이 있다. 이 특성이 에너지 효율 관점에서는 약점이 된다. 수요가 없을 때도 공급을 유지하는 구조이기 때문이다.

전동식 서보 머신의 작동 원리와 에너지 절감 메커니즘

전동식 서보 다이캐스팅 머신은 이 문제를 구조적으로 다르게 접근한다. 서보 모터는 필요한 시점에 필요한 만큼의 압력과 유량을 공급하는 온디맨드(on-demand) 방식으로 작동한다. 사이클 내 대기 구간에서는 모터가 정지하거나 최소 회전 상태를 유지한다. 유압 시스템 자체는 그대로 사용하되, 구동 모터를 서보 방식으로 교체해 오버플로 손실을 차단하는 구조다.

서보 모터의 폐루프 제어(closed-loop control)가 이 시스템의 핵심이다. 유압 피드백 신호가 서보 모터에 실시간으로 전달되어 필요 압력을 즉각 조정한다. 유압 압력과 오일 유량을 PQ 밸브 단독으로 제어하던 방식에서, 서보 모터 회전수 제어와 밸브 제어가 복합적으로 작동하는 방식으로 바뀐다. 결과적으로 오버플로 손실이 사라지고 대기 소비전력이 대폭 줄어든다.

Shibaura Machine 등 주요 다이캐스팅 머신 제조사의 기술 자료에 따르면, 서보 모터 방식 적용 시 기존 인덕션 모터 유압 머신 대비 약 40%의 전력 소비 절감 효과가 보고된다. 사이클 타임과 머신 사양에 따라 절감률은 달라지지만, 업계에서 일반적으로 통용되는 범위는 20~50% 수준이다. 대기 시간이 길거나 사이클 간 정지 구간이 많은 공정일수록 절감 효과가 더 크게 나타난다.

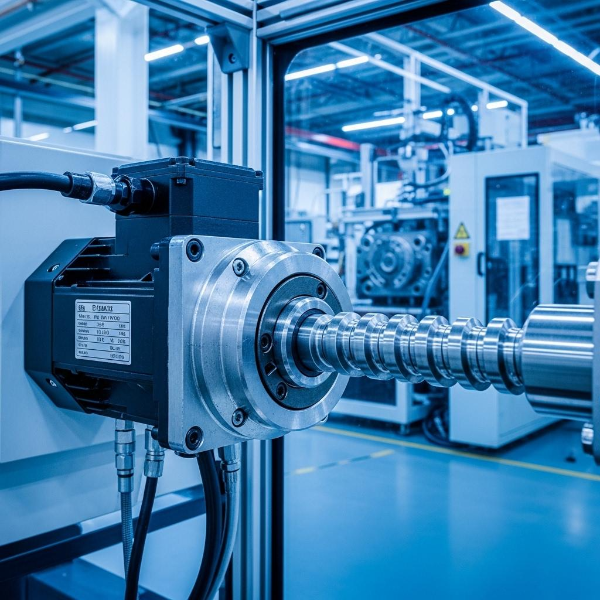

전동식 다이캐스팅 머신 서보 모터 구동 구조



완전 전동식과 서보 유압식의 차이

여기서 짚고 넘어가야 할 구분이 있다. 서보 모터로 유압 펌프를 구동하는 방식(서보 유압식)과, 유압 시스템 자체를 제거하고 모든 동작을 전동 액추에이터로 구현하는 완전 전동식(all-electric)은 다른 개념이다. Shibaura Machine의 E-시리즈처럼 클램핑 유닛의 유압 실린더를 서보 모터와 볼스크류로 대체한 머신은 완전 전동식 계열로, 유압 오일이 불필요한 구동축에서 오일 누유 리스크가 원천 제거된다. 에너지 절감 효과는 서보 유압식보다 완전 전동식이 더 크지만, 그만큼 초기 도입가도 높아진다.

정밀도와 반복 재현성에서 나타나는 실질적 차이

에너지 절감보다 현장에서 체감하는 차이가 더 뚜렷한 부분이 정밀도다. 유압식 머신의 사출 속도와 압력은 PQ 밸브가 제어하는데, 오일 점도가 온도에 따라 달라지면서 같은 밸브 개도 조건에서도 실제 사출 특성이 미묘하게 변한다. 이른 아침 첫 쇼트와 오후 연속 생산 중 쇼트의 충진 패턴이 다소 달라지는 현상이 이 때문이다. 금형 설계 단계에서 이 변동을 감안해 공차를 여유 있게 잡아야 하고, 결과적으로 부품 품질의 상한선이 어느 정도 제한된다.

전동식 서보 방식에서는 이 온도 의존성 변수가 사라진다. 서보 모터의 회전수는 전기 신호로 직접 제어되기 때문에, 온도나 외부 환경 변화와 무관하게 동일한 사출 조건을 유지할 수 있다. 사출 속도, 압력 전환 타이밍, 증압 프로파일을 디지털로 프로그래밍하고 반복 재현하는 것이 가능해진다. 이 특성은 얇은 단면 부품, 복잡한 게이팅 구조를 가진 금형, 공차가 엄격한 자동차 구조 부품 생산에서 실질적인 품질 우위로 연결된다.

완전 전동식 머신은 여기서 한 발 더 나간다. 플래튼 정지 위치를 정확히 프로그래밍할 수 있고, 금형 보호 기능도 세밀하게 설정이 가능하다. 유압식에서는 금형 닫힘 속도와 최종 위치 사이의 관계를 유압 감속 밸브 조정으로 처리하지만, 전동식은 서보 모터의 속도-위치 프로파일로 제어하기 때문에 금형 보호 구간의 제어 해상도가 훨씬 높다.

불량률에 미치는 영향

정밀도 향상이 불량률에 미치는 영향은 부품 종류에 따라 다르게 나타난다. 단순한 형상의 두꺼운 부품에서는 유압식과 전동식 간 불량률 차이가 크지 않다. 반면 박육 부품이나 복잡한 내부 구조를 가진 부품, 치수 공차가 ±0.1mm 이하로 관리되어야 하는 부품에서는 전동식의 반복 재현성이 불량률 감소로 직결된다. 품질 검사 비용과 재가공 비용까지 계산에 넣으면 전동식 전환의 경제성이 단순한 에너지 절감 이상으로 올라가는 경우가 있다.

유지관리 비용과 현장 운영의 현실

유압식 머신 운영에서 반복적으로 발생하는 비용 항목을 나열해보면 꽤 길다. 유압 오일 정기 교환, 오일 필터 교체, 씰(seal) 교체, 누유 청소와 처리, 냉각기 유지관리, PQ 밸브 점검 및 교체. 유압 호스의 노후화에 따른 교체도 수년 주기로 발생한다. 개별 항목은 크지 않아도 연간 누적 유지관리 비용은 무시할 수 없는 수준이 된다.

전동식 머신에서는 이 항목들의 상당수가 사라지거나 대폭 줄어든다. 서보 유압식의 경우 유압 시스템은 그대로 존재하지만 오일 온도 변동이 줄어 열화 속도가 느려지고 교환 주기가 늘어난다. 완전 전동식에서는 유압 오일 관련 유지관리 항목 자체가 없어진다. 작동부의 핵심이 서보 모터와 볼스크류이기 때문에, 정기 점검 항목이 단순해지고 예지 보전 계획을 세우기도 수월해진다.

소음과 작업 환경 측면도 현장 운영 관점에서 빠질 수 없다. 유압 시스템 특유의 펌프 소음과 오일 처리 문제가 완전 전동식에서는 없어진다. 오일 누유로 인한 바닥 오염도 없기 때문에 작업 환경이 깔끔해지고, 품질 관리 측면에서도 오일 오염에 따른 부품 표면 문제를 걱정할 필요가 없다. 소음이 줄어드는 것은 작업자 피로도와 집중력에도 영향을 준다.

• 유압식 연간 유지 항목: 오일 교환·씰 교체·냉각기 관리·누유 처리·PQ 밸브 점검 등 다항목 관리 필요
• 서보 유압식: 유압 시스템 유지는 필요하나 오일 열화 속도 감소로 교환 주기 연장 가능
• 완전 전동식: 유압 관련 항목 제거, 볼스크류·서보 모터 중심의 단순화된 점검 체계

초기 투자비와 TCO 회수 기간의 현실적 계산

전동식 전환을 망설이게 만드는 가장 큰 요인은 초기 도입가다. 동급 클램핑력 기준으로 전동식 또는 서보 유압식 머신은 순수 유압식 대비 15~30% 높은 초기 비용이 발생한다. 완전 전동식은 그보다 더 높은 프리미엄이 붙는 경우도 있다. 예산이 한정된 중소 규모 다이캐스팅 업체 입장에서는 이 초기 비용 차이가 의사결정의 가장 큰 장벽이 되는 경우가 많다.

그러나 TCO(총소유비용) 관점에서 계산하면 그림이 달라진다. 에너지 절감 40% 기준으로, 연간 전력 비용이 2,000만 원인 유압식 라인이라면 전동식 전환 후 연간 약 800만 원의 절감이 발생한다. 여기에 유지관리 비용 절감(유압 오일·씰·냉각기 등)을 더하면 연간 실질 절감 효과는 더 커진다. 초기 비용 차이가 3,000만 원이라고 가정하면 단순 계산으로도 3~4년 내 회수가 가능한 구조다. 실제로는 품질 불량 감소에 따른 스크랩 비용 절감까지 포함되면 회수 기간이 더 짧아지는 경우가 있다.

개인적인 판단으로는, 머신 교체 시점이 다가온 라인이라면 동급 유압식을 다시 구입하는 것보다 전동식 전환을 검토하는 것이 장기적으로 유리한 경우가 많다. 단, 대형 클램핑력(800톤 이상)이 필요한 라인에서는 완전 전동식의 가격이 급격히 높아지기 때문에, 이 영역에서는 서보 유압식 하이브리드가 더 현실적인 선택지가 될 수 있다. 사이클 타임이 매우 짧고 연속 가동 비율이 높은 라인에서는 대기 구간이 적어 에너지 절감 효과가 상대적으로 작아지는 점도 고려해야 한다.

ESG 경영과 설비 선택의 연결

최근 들어 설비 선택에 ESG 기준이 개입되는 경우가 늘고 있다. 자동차 완성차 업체들이 공급망 탄소 배출 데이터를 요구하기 시작했고, 일부 해외 고객사는 제조 공정의 에너지 소비 실적을 거래 조건으로 요구하는 경우도 생기고 있다. 전동식 다이캐스팅 머신으로의 전환은 단순한 비용 절감 수단을 넘어, 이 같은 공급망 환경 기준을 충족하기 위한 대응 수단이 되고 있다. CO₂ 배출 감소와 에너지 소비 절감 실적이 대외 보고 지표로 활용될 수 있다는 점에서, 투자 타당성 계산에 이 항목을 포함하는 것이 합리적이다.

어떤 라인에 전동식이 맞고 어떤 라인에 맞지 않는가

기술적으로 전동식이 유리하다고 해서 모든 라인에 무조건 적용하는 것이 정답은 아니다. 라인의 구성과 생산 조건을 냉정하게 보면 판단이 달라지는 경우가 있다.

전동식 전환이 유리한 조건은 비교적 명확하다. 사이클 타임이 길고 대기 구간이 많은 공정, 정밀 공차가 요구되는 부품을 생산하는 라인, 유압 오일 누유와 오염 문제가 반복되는 환경, 에너지 비용 비중이 높은 대용량 라인이 여기 해당한다. 반면 사이클이 매우 짧아 연속 운전 비율이 90% 이상인 라인에서는 대기 손실 자체가 작기 때문에 에너지 절감 효과가 제한된다. 또한 클램핑력 1,000톤 이상의 대형 라인에서 완전 전동식을 도입하려면 초기 투자비가 급증하고 ROI 회수 기간이 길어지므로, 서보 유압식 하이브리드가 더 현실적인 선택이 될 수 있다.

현재 유압식 머신이 상각이 완료되지 않은 상태라면, 당장 교체하기보다 서보 유압 킷을 활용해 기존 유압 머신에 서보 모터를 후장착(retrofit)하는 방법도 검토할 수 있다. 인덕션 모터와 PQ 밸브를 서보 모터로 교체하는 방식으로, 완전 전동식 전환보다 훨씬 낮은 비용으로 에너지 절감의 상당 부분을 확보할 수 있다. 이 방식의 에너지 절감 효과는 완전 교체 대비 낮지만, 남은 머신 수명과 현금 흐름을 고려하면 합리적인 중간 선택지가 된다.

전환 결정 전에 반드시 확인해야 할 것들

전동식 다이캐스팅 머신으로의 전환은 단순한 설비 교체가 아니라, 공정 관리 방식 전체의 변화를 수반한다. 서보 모터와 디지털 제어 시스템에 대한 운용 교육이 필요하고, 기존 유압식 머신 위주로 구성된 유지보수 인력의 역량 재편도 고려해야 한다. 도입 후 초기 안정화 기간 동안은 공정 파라미터 최적화에 시간이 소요되며, 이 기간 동안 생산성이 일시적으로 하락하는 경우도 있다.

설비 선정 시에는 에너지 절감 수치만이 아니라 실제 라인 운영 조건에 맞는 제어 해상도, 메이커의 사후 서비스 체계, 예비 부품 수급 조건을 꼼꼼히 확인해야 한다. 서보 모터나 앰플리파이어(amplifier) 같은 전장 부품의 리드 타임이 길어지면 머신 다운타임이 장기화되는 리스크도 존재한다. 유압식 머신의 유압 부품보다 전장 부품의 조달 채널이 더 복잡할 수 있다는 점을 도입 전에 점검해 두는 것이 좋다.

에너지 절감을 넘어 생산 경쟁력의 문제다

전동식 다이캐스팅 머신과 유압식 머신의 비교는 결국 단순한 전기요금 절감 계산으로 끝나지 않는다. 정밀도와 반복 재현성이 높아지면 품질 비용이 줄고, 유지관리 구조가 단순해지면 운영 부담이 낮아지며, 에너지 소비 실적 개선은 공급망 대응력으로 연결된다. 머신 교체 주기가 다가온 라인이라면, 지금이 단순한 재구매 결정을 넘어서 라인의 경쟁력 구조를 재검토하는 기회다. 본인의 라인 사이클 조건과 생산 부품 특성을 기준으로 TCO를 직접 계산해 보는 것이 첫 번째 단계다.
