다이캐스팅 합금 선택 기준 용도별 재료 점검 방법

합금을 고를 때 많은 현장에서 카탈로그 기계적 특성 수치를 먼저 봅니다. 인장강도, 연신율, 경도 — 숫자가 높을수록 좋은 합금이라는 인식이 자연스럽게 자리 잡혀 있습니다. 그런데 실무 사례를 보면 이 판단이 불량의 출발점이 되는 경우가 적지 않습니다. 다이캐스팅 합금 선택의 기준은 스펙시트가 아니라, 그 합금이 실제 공정 환경과 얼마나 맞는지에 달려 있습니다. 이 글에서는 알루미늄, 아연, 마그네슘 합금의 용도별 특성과 함께, 선택 단계에서 놓치기 쉬운 공정 적합성 판단 기준을 정리합니다.

카탈로그 스펙이 현장에서 빗나가는 이유

아연 합금 ZDC2는 주조성과 치수 안정성이 우수한 합금으로 알려져 있습니다. 전자 부품 하우징, 커넥터 케이스, 소형 정밀 부품에 광범위하게 쓰이는 이유도 거기 있습니다. 그런데 비슷한 조건의 사례에서, ZDC2를 사용하는 생산 라인에서 치수 불량이 반복적으로 발생한 경우가 있습니다. 납기 압박으로 공정 조건부터 수정했지만 결과가 달라지지 않았습니다.

원인은 합금 조성 쪽에 있었습니다. ZDC2에서 Al 함량이 기준치를 벗어난 로트가 혼입 되면 유동성과 수축 거동이 달라지고, 이것이 치수 편차로 이어집니다. 카탈로그 등급이 같아도 입고 로트마다 조성이 미세하게 달라질 수 있습니다. 아연 합금 다이캐스팅 전문 자료에 따르면, Al이 3.5% 이하로 떨어지면 기계적 특성과 주조성이 저하되고, 4.5% 이상이면 연신율과 충격 강도가 낮아집니다. 이 좁은 유효 범위가 입고 검사 없이 통과되면 공정 조건을 아무리 조정해도 안정적인 치수를 잡기 어렵습니다.

개인적으로는 이런 상황에서 공정 조건보다 합금 조성 검증을 먼저 해야 한다고 봅니다. 조건 조정이 더 빠르고 손에 잡히는 접근처럼 보이지만, 소재가 흔들리면 조건을 맞춰도 산포가 줄지 않습니다.

합금 계열별 특성과 실제 용도 범위

알루미늄 합금은 다이캐스팅에서 가장 넓게 쓰이는 계열입니다. 가볍고 내식성이 좋으며 열전도율이 높아 자동차 구조 부품, 전자 케이스, 방열 부품, 엔진 브래킷 등 다양한 분야에 적용됩니다. 콜드챔버 공정에 적합하며, 대표 등급으로는 ADC12와 A380이 있습니다.

• ADC12: 주조성과 기계적 물성 균형이 우수하며 국내 자동차·전자 부품에 가장 많이 사용됩니다. Si 함량이 높아 유동성과 충전성이 좋습니다.
• A380(해외 기준): 주조성과 강도 균형이 ADC12와 유사하나 열 사이클 환경에서 균열 저항성 측면에서 설계 조건에 따라 유리한 경우가 있습니다.

한국생산기술연구원(KITECH)이 차량용 디스플레이 다이캐스팅 백커버 개발 사례에서 밝힌 것처럼, 알루미늄 합금 다이캐스팅에서 정밀도 확보는 단순한 공정 조건의 문제가 아니라 합금 설계 자체가 함께 움직여야 하는 영역입니다. 면적이 커질수록 합금의 응고 수축 특성이 치수 안정성에 직접 영향을 주기 때문입니다.

아연 합금은 융점이 낮아 핫챔버 방식에서 주조할 수 있고, 복잡한 형상의 소형 정밀 부품에 적합합니다. ZDC2(해외 표기 ZAMAK 3 계열)는 내식성과 표면 마감성이 우수해 전자 부품 하우징, 도어록, 커넥터에 많이 쓰입니다. 도금 특성도 좋아 표면 처리가 필요한 제품에 유리합니다. 단, 용탕 온도 관리가 중요하며 420°C 기준으로 운영하고 450°C 이상으로 올리면 도가니 침식과 조성 변화가 생길 수 있습니다.

마그네슘 합금은 실용 금속 중 가장 가볍습니다. AZ91D는 강도와 내식성, 주조성을 골고루 갖춘 대표 등급으로 자동차 파워트레인 부품, 모바일 기기 케이스, 노트북 외장 프레임에 활용됩니다. 핫챔버 공정에서 주로 사용하며 가공성도 우수해 후가공 부담이 적습니다.

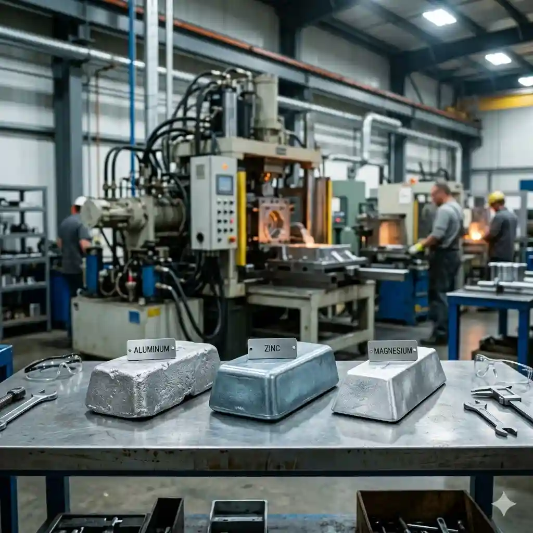

다이캐스팅 합금 계열별 비교 현장



마그네슘 합금에서 기공이 많이 나온다면 공정보다 용탕 관리를 먼저 본다

비슷한 조건의 시생산 사례에서, 마그네슘 합금 AZ91D로 모바일 기기 케이스를 생산하던 중 표면 기공 불량이 예상보다 훨씬 많이 나온 경우가 있습니다. 처음에는 사출 속도나 충전 압력 문제로 접근했습니다. 그런데 설정값을 여러 차례 바꿔봐도 기공 발생 빈도가 줄지 않았습니다.

실제 원인은 용탕 관리에 있었습니다. 마그네슘은 대기 중 산소와 빠르게 반응하는 소재입니다. 서울대학교 재료공학부의 AZ91D 마그네슘 합금 연구에서도 용탕 보호 가스 조건이 기공률과 기계적 특성에 직접 영향을 미친다는 결과가 확인되었습니다. 용탕 온도 범위를 좁게 유지하고 커버 가스 관리를 강화하자 기공 발생이 크게 줄었습니다. 이 경험은 합금 선택 단계에서 소재의 산화 민감성을 공정 환경과 함께 검토해야 한다는 절차를 만드는 계기가 됩니다.

마그네슘 합금을 처음 도입하는 현장에서 흔히 하는 실수는, 핫챔버 공정이라 알루미늄보다 관리가 쉽다고 전제하는 것입니다. 실제로는 산화 민감성과 용탕 온도 범위 관리가 더 까다롭습니다. 이 부분은 합금을 선택하는 시점에 공정 설비와 함께 검토해야 할 조건입니다.

합금 선택 단계에서 실제로 확인해야 할 기준

합금 선택은 카탈로그 비교로 끝나지 않습니다. 아래 네 가지 기준을 공정 환경과 함께 검토하는 것이 현실적입니다.

• 공정 방식 적합성: 알루미늄·구리 합금은 콜드챔버, 아연·마그네슘 합금은 핫챔버에 적합합니다. 보유 설비와 합금 계열의 방식이 맞는지 먼저 확인합니다.
• 용탕 온도 범위와 산화 민감성: 마그네슘처럼 산화 반응이 빠른 합금은 커버 가스나 불활성 분위기 설비가 필요합니다. 설비가 준비되지 않은 상태에서 소재만 바꾸면 기공 불량이 반복됩니다.
• 합금 조성 입고 검증 기준: 같은 등급이라도 로트마다 조성 편차가 있습니다. 특히 아연 합금에서 Al 함량, 마그네슘 합금에서 Al·Zn 비율은 주조 거동에 직결됩니다. 입고 검사 기준이 없으면 공정 조건을 아무리 조여도 산포를 잡기 어렵습니다.
• 부품의 후처리 요건: 도금이나 아노다이징이 필요한 경우, 합금 계열에 따라 처리 특성이 다릅니다. 아연 합금은 도금 특성이 우수하지만 알루미늄 합금 일부 등급은 아노다이징 특성이 제한될 수 있습니다.

이 부분은 단정하기보다 부품 용도, 설비 조건, 후처리 요건을 함께 놓고 보는 편이 훨씬 정확합니다. 합금 계열이 같아도 구체적인 등급 선택은 전혀 다른 결과를 만들 수 있습니다.

자주 묻는 점검 기준

아연 합금과 알루미늄 합금 중 정밀 소형 부품에는 어느 쪽이 더 적합한가요?

부품 크기와 복잡도 기준으로 보면, 소형 정밀 부품에는 아연 합금이 유리한 경우가 많습니다. 융점이 낮아 핫챔버에서 사이클 타임이 짧고, 복잡한 형상 충전성도 좋습니다. 다만 아연 합금은 알루미늄보다 밀도가 높아 무게 제약이 있는 부품에는 불리합니다.

마그네슘 합금은 왜 기공이 많이 생기나요?

마그네슘은 대기 중 산소와 반응하는 속도가 빠릅니다. 용탕 관리 중 커버 가스가 부족하거나 온도 범위가 벗어나면 산화 게재물이 생기고 이것이 기공으로 이어집니다. 공정 속도나 압력보다 용탕 보호 조건을 먼저 점검해야 합니다.

같은 등급 합금인데 로트마다 결과가 다르면 어디부터 확인해야 하나요?

합금 조성 성적서(밀 시트)를 입고 로트별로 확인하는 것이 출발점입니다. 특히 아연 합금의 Al 함량, 알루미늄 합금의 Si·Cu 비율은 주조 거동과 직결됩니다. 성적서와 실제 분석값이 일치하는지 샘플 검증 주기를 설정하는 것이 현실적입니다.



현재 사용 중인 합금의 입고 검사 기준, 용탕 관리 온도 범위, 공정 방식과의 적합성 순서로 점검해 두면 다음 소재 선정이나 불량 원인 추적이 훨씬 수월해집니다. 합금 등급보다 공정 환경과의 정합성이 먼저라는 원칙은 어느 계열을 쓰든 일관되게 적용됩니다.

마무리

다이캐스팅 합금 선택은 물성표 비교에서 끝나지 않습니다. 알루미늄·아연·마그네슘 각 계열은 공정 방식, 용탕 관리 조건, 부품 후처리 요건에 따라 적합한 범위가 달라집니다. 특히 합금 조성 입고 검증 없이 공정 조건 조정으로만 대응하면, 같은 등급 합금 안에서도 로트 편차가 산포를 만듭니다. 합금을 선택하는 시점에 소재 특성과 공정 환경을 함께 검토하는 절차가 있는지 먼저 확인하는 것이 불량 예방의 현실적인 시작점입니다.
