다이캐스팅 크랙이 보이면 현장에서는 금형부터 의심하는 경우가 많습니다. 금형은 비싸고, 수정도 오래 걸리니 당연한 반응입니다. 그런데 내가 맡았던 알루미늄 하우징 라인에서는 결과가 달랐습니다. 금형 점검에서는 큰 이상이 없었고, 크랙 위치도 매번 조금씩 흔들렸습니다. 결국 원인은 용탕 온도와 고속 전환점 조합이었습니다.
이런 경우를 한 번 겪고 나면 판단 순서가 달라집니다. 크랙이 있다고 바로 금형 문제로 몰아가면 시간도 잃고, 수정비도 크게 나갑니다. 반대로 금형 문제를 공정 조건으로만 덮어버리면 같은 불량이 계속 반복됩니다. 이 글에서는 다이캐스팅 크랙이 금형 문제인지, 사출 조건 문제인지, 재료와 후공정 문제인지 구별하는 기준을 현장에서 쓰는 방식으로 정리합니다.
크랙 위치가 고정되면 금형 문제를 먼저 본다
크랙 원인을 나눌 때 내가 가장 먼저 보는 것은 위치입니다. 같은 제품, 같은 캐비티, 같은 방향에서 크랙이 반복되면 금형 쪽 가능성이 커집니다. 특히 리브 끝, 보스 주변, 날카로운 코너, 게이트 반대편 얇은 벽 구간에서 매번 같은 모양으로 갈라진다면 단순 조건 문제로 보기 어렵습니다.
금형 문제에서 생기는 크랙은 대체로 재현성이 강합니다. 작업자가 바뀌어도, 주조기가 바뀌지 않아도, 용탕 온도를 조금 조정해도 크랙이 같은 자리에서 계속 나옵니다. 이때는 금형 안에서 이미 응력이 쌓이는 구조가 만들어져 있다고 봐야 합니다. 제품이 식으면서 줄어들어야 하는데, 코어핀이나 깊은 리브가 수축을 붙잡고 있으면 약한 부분이 갈라집니다.
같은 자리 반복 여부가 첫 번째 기준입니다

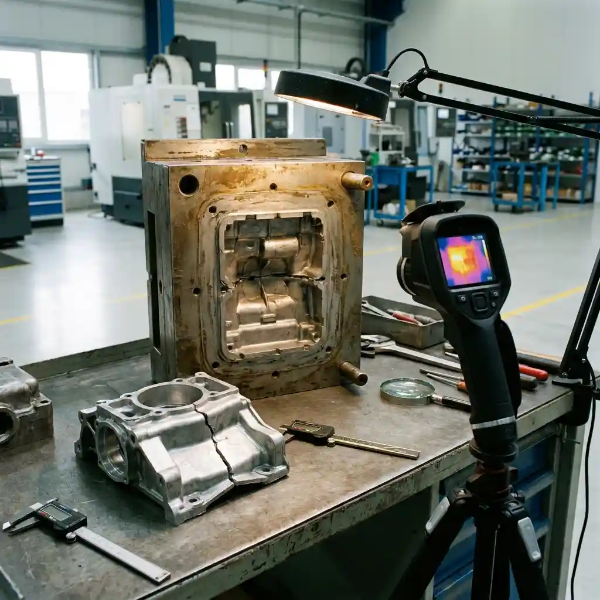

한 번은 커버류 부품에서 얇은 날개 끝단에 길이 약 8밀리미터 정도의 미세 크랙이 반복된 적이 있습니다. 처음에는 용탕 온도를 680도에서 665도까지 낮추고, 고속 속도도 두 단계 조정했습니다. 불량률은 잠깐 줄었지만 하루를 넘기지 못했습니다. 금형을 열어보니 해당 부위 냉각이 과하게 빠르고, 필렛 반경도 작았습니다. 금형 온도 편차가 주변보다 약 35도 낮게 잡혔습니다.
이런 상황에서는 공정 조건을 만져도 효과가 짧습니다. 조건 변경으로 응력을 잠깐 피할 수는 있지만, 제품 형상과 금형 냉각 구조가 만든 문제는 다시 올라옵니다. 내 판단으로는 같은 위치에서 같은 방향으로 반복되는 크랙은 금형 구조를 먼저 열어보는 게 맞습니다. 괜히 용탕 온도만 계속 건드리면 다른 불량이 따라옵니다.
금형에서 확인할 부분은 넓지 않습니다
금형 문제인지 볼 때 모든 부위를 다 뜯어볼 필요는 없습니다. 크랙 위치를 기준으로 주변 조건을 좁혀야 합니다.
- 크랙 시작점 주변에 날카로운 코너나 얇은 리브가 있는지 확인합니다.
- 코어핀이나 슬라이드가 수축 방향을 막고 있는지 확인합니다.
- 해당 부위 금형 온도가 주변보다 과하게 낮거나 높은지 확인합니다.
- 벤트 막힘이나 오버플로 위치가 용탕 흐름을 끊고 있는지 확인합니다.
여기서 중요한 건 금형 온도 하나만 보지 않는 겁니다. 금형 온도가 높아도 크랙이 생기고, 낮아도 생깁니다. 낮으면 조기 응고로 냉간 접합과 취성이 생기고, 높으면 응고 지연과 수축 불균형이 커집니다. 미국 북미다이캐스팅협회 자료에서는 다이캐스팅 제품 규격과 품질 판단에서 형상, 공차, 합금 특성, 공정 조건을 함께 보도록 정리하고 있습니다. 단일 조건으로 불량을 단정하지 말라는 뜻에 가깝습니다.
크랙 위치가 흔들리면 사출 조건부터 의심한다
금형 문제와 달리 공정 조건 문제는 위치가 흔들리는 경우가 많습니다. 오늘은 게이트 근처, 내일은 반대편 얇은 벽, 다음 주에는 보스 주변처럼 크랙 위치가 조금씩 바뀝니다. 이때 금형을 바로 수정하면 위험합니다. 원인이 조건인데 금형을 깎아버리면 되돌리기 어렵습니다.
알루미늄 다이캐스팅 제품에서 외관상 금형 크랙처럼 보이는 선형 불량이 생겼습니다. 금형 표면, 파팅면, 코어핀, 냉각 라인까지 확인했지만 뚜렷한 손상은 없었습니다. 이상했던 점은 하나였습니다. 불량 위치가 고정되지 않았습니다. 주간조에서는 게이트 반대편 얇은 벽 쪽에 많았고, 야간조에서는 보스 주변으로 옮겨갔습니다.
용탕 온도와 고속 전환점이 같이 움직이면 결과가 달라집니다
그 라인에서는 용탕 온도가 약 690도까지 올라가는 시간이 있었고, 고속 전환점도 제품 중량 대비 조금 이른 편이었습니다. 처음에는 고속 속도만 낮췄습니다. 실패였습니다. 충전 부족과 냉간 접합이 늘었습니다. 그다음에는 용탕 온도를 약 15도 낮추고, 고속 전환점을 뒤로 옮긴 뒤 증압 시작 타이밍을 다시 잡았습니다. 불량률은 이틀 평균 기준으로 약 6퍼센트대에서 2퍼센트 아래로 내려갔습니다.
이 경험 이후로 나는 크랙 위치가 흔들릴 때 금형 수정부터 하지 않습니다. 먼저 조건 이력을 봅니다. 용탕 온도, 슬리브 충전율, 저속 속도, 고속 전환점, 고속 속도, 증압 압력, 보압 시간, 금형 온도 기록을 한 줄로 놓고 불량 시간대와 맞춰봅니다. 이 순서대로 보면 원인이 꽤 좁혀집니다.
학술지 머티리얼즈에 실린 고압 다이캐스팅 공정 연구에서는 사출 속도, 진공 적용, 증압 압력 같은 조건이 충전 거동과 기계적 특성에 영향을 준다고 보고했습니다. 또 크리스털즈의 다이캐스팅 공정 변수 연구에서도 부스트 압력과 사출 속도가 주조품의 기계적 특성에 유의미한 영향을 준다고 설명합니다. 현장에서도 이 말은 그대로 맞습니다. 크랙은 단순히 갈라진 자국이 아니라 충전과 응고가 어긋난 결과로 나타납니다.
공정 조건 문제일 때 보이는 신호
크랙이 조건 문제일 때는 대개 다른 불량과 같이 움직입니다. 표면 흐름 자국, 냉간 접합, 기공, 수축 자국이 함께 늘어나면 금형보다 주조 조건 쪽으로 눈을 돌려야 합니다. 특히 크랙 부위를 절단했을 때 내부에 산화막이나 기공이 연결되어 있으면 용탕 흐름과 가스 배출 문제일 가능성이 큽니다.
독자가 현장에서 바로 써볼 수 있는 기준은 이것입니다. 조건을 한 가지만 바꿨는데 크랙 위치와 빈도가 같이 바뀌면 금형 고정 결함보다 공정 조건 영향을 먼저 봅니다. 반대로 조건을 바꿔도 크랙 위치가 그대로면 금형이나 제품 형상 문제로 넘어갑니다. 단순하지만 효과가 좋습니다.
다이캐스팅 크랙은 파단 모양으로도 갈린다
크랙은 위치만큼 모양도 중요합니다. 제품 표면에 가늘고 깨끗하게 갈라진 선이 보이면 취출 후 응력이나 후가공 충격을 봐야 합니다. 표면이 거칠고 산화막처럼 어둡게 보이면 응고 중 생긴 열간 균열을 의심합니다.
뜨거울 때 찢어진 크랙은 표면이 거칠다
열간 균열은 금속이 완전히 굳기 전, 수축하려는 힘과 붙잡는 힘이 충돌할 때 생깁니다. 미국 금속 재료 데이터 자료에서는 알루미늄 주조 합금의 유동성과 열간 균열 저항성이 공정 선택에서 중요한 특성이라고 설명합니다. 특히 금형과 코어가 수축을 강하게 구속하는 다이캐스팅에서는 이 부분이 더 민감하게 나타납니다.
열간 균열은 대체로 표면이 깨끗하지 않습니다. 갈라진 면이 거칠고, 산화 흔적이 보이며, 크랙 주변에 냉간 접합이나 미세 기공이 같이 보이기도 합니다. 이런 경우에는 금형 형상과 공정 조건을 함께 봐야 합니다. 코너 반경이 너무 작고, 동시에 용탕 온도와 충전 속도까지 맞지 않으면 둘 중 하나만 고쳐서는 안정되지 않습니다.
차가워진 뒤 깨진 크랙은 외력 흔적을 남깁니다
반대로 취출 후 생긴 크랙은 모양이 다릅니다. 이젝터 핀 자국 주변, 절단 부위, 트리밍 라인, 쇼트 후처리 부위에서 주로 나타납니다. 제품이 이미 굳은 뒤 힘을 받은 것이므로 파단면이 비교적 밝고 날카롭게 보이는 경우가 많습니다.
한 번은 금형 온도와 사출 조건을 아무리 조정해도 크랙이 줄지 않은 적이 있습니다. 3일 동안 조건표만 붙잡고 있었는데 답이 안 나왔습니다. 나중에 확인해보니 트리밍 지그 위치가 약 1.5밀리미터 틀어져 있었습니다. 제품의 얇은 보강 리브 바로 옆을 누르면서 미세 균열을 만들고 있었습니다. 금형도 아니고 주조 조건도 아니었습니다. 후공정 문제였습니다.
이런 경우를 놓치면 현장은 엉뚱한 곳을 계속 고칩니다. 금형 온도를 올리고, 사출 속도를 낮추고, 이형제를 바꿔도 크랙은 남습니다. 크랙이 취출 방향이나 트리밍 방향과 일치한다면 후공정과 취출 장치를 같이 봐야 합니다. 짧게 말하면, 파단면이 말해줍니다.
금형 문제인지 구별하려면 실험 순서가 중요합니다
크랙 원인 구별은 감으로 하면 안 됩니다. 감이 필요 없는 건 아닙니다. 다만 감은 순서를 잡는 데 쓰고, 판정은 기록으로 해야 합니다. 내가 현장에서 가장 싫어하는 방식은 여러 조건을 한꺼번에 바꾸는 겁니다. 용탕 온도 낮추고, 속도 낮추고, 이형제 농도 바꾸고, 냉각수도 조정합니다. 그러면 불량이 줄어도 원인을 모릅니다.
조건 변경은 하나씩 해야 판정이 남습니다
가장 먼저 해야 할 일은 불량 지도 작성입니다. 제품 도면이나 사진 위에 크랙 위치를 표시합니다. 캐비티 번호, 생산 시간, 작업조, 금형 온도, 용탕 온도, 사출 조건을 같이 적습니다. 이 작업을 하루만 해도 패턴이 보입니다. 같은 캐비티에서만 생기는지, 같은 시간대에 몰리는지, 금형 예열 직후에 많은지, 장시간 생산 후에 증가하는지 갈립니다.
그다음은 조건을 하나씩 움직이는 것입니다. 용탕 온도를 낮췄다면 다른 조건은 유지합니다. 고속 전환점을 바꿨다면 금형 냉각은 그대로 둡니다. 이렇게 해야 결과가 남습니다. 독자분이 현장에서 크랙을 잡고 있다면, 오늘 바로 조건 변경표를 따로 만들어보는 게 좋습니다. 불량 사진만 모아두는 것보다 훨씬 빠릅니다.
- 위치가 고정되면 금형 형상, 냉각, 코어 구속을 우선 확인합니다.
- 위치가 흔들리면 용탕 온도, 사출 속도, 고속 전환점, 증압 조건을 우선 확인합니다.
- 취출 이후에만 보이면 이젝터, 트리밍, 검사 지그, 운반 충격을 확인합니다.
금형 수정 전에는 임시 조건 검증을 거칩니다
금형 수정은 마지막 카드에 가깝습니다. 필렛을 키우거나 냉각 라인을 바꾸거나 벤트를 추가하는 작업은 비용과 시간이 들어갑니다. 더 문제는 수정 후 되돌리기 어렵다는 점입니다. 그래서 나는 금형 문제로 보이더라도 먼저 임시 검증을 합니다.
예를 들어 특정 코너에서 크랙이 반복된다면 금형 온도를 해당 부위 중심으로 조정해봅니다. 냉각수 유량을 줄이거나 예열 조건을 바꿔 온도 편차를 줄입니다. 벤트 막힘이 의심되면 청소 전후의 불량률을 비교합니다. 이 조정으로 크랙이 줄어들지만 완전히 사라지지 않는다면 금형 구조 문제가 숨어 있을 가능성이 커집니다. 조건으로 완화는 되지만 근본 해결은 안 되는 상태입니다.
미국 에너지부 산하 연구 자료에서는 알루미늄 다이캐스팅 금형의 주요 손상 유형으로 침식, 부식, 큰 균열, 열피로 균열을 제시합니다. 금형도 생산 중 계속 손상됩니다. 다만 제품 크랙과 금형 손상을 같은 말로 보면 안 됩니다. 금형 표면의 열피로 균열이 제품 표면 전사 불량을 만들 수는 있지만, 제품 내부 응력 크랙과는 구별해서 봐야 합니다.
자주 헷갈리는 크랙 판단 질문
다이캐스팅 크랙이 생기면 금형을 바로 수정해야 하나요
바로 수정하지 않는 편이 안전합니다. 같은 위치에서 반복되고 조건 변경에도 거의 반응이 없을 때 금형 수정을 검토합니다. 위치가 흔들리거나 생산 시간대에 따라 달라진다면 공정 조건부터 확인해야 합니다.
금형 온도가 낮으면 무조건 크랙이 생기나요
무조건은 아닙니다. 낮은 금형 온도는 조기 응고와 냉간 접합을 만들기 쉽지만, 제품 형상과 용탕 조건이 맞으면 크랙 없이 생산되기도 합니다. 문제는 주변 부위와 온도 차이가 크게 벌어질 때입니다.
크랙과 냉간 접합은 어떻게 구별하나요
냉간 접합은 용탕 흐름이 만나 제대로 융합되지 않은 선처럼 보이는 경우가 많습니다. 크랙은 응력에 의해 벌어진 흔적이 더 강합니다. 다만 현미경이나 절단 확인 없이는 둘이 겹쳐 보이는 경우도 많습니다.
후공정에서 생긴 크랙도 다이캐스팅 불량인가요
넓게 보면 품질 불량이지만 원인 분류는 다르게 해야 합니다. 취출, 트리밍, 쇼트, 가공, 운반 중 생긴 크랙은 금형 수정으로 해결되지 않습니다. 공정 구간별로 발생 시점을 나누는 이유가 여기에 있습니다.
이 주제와 이어서 읽어두면 좋은 글이 몇 개 있다. "다이캐스팅 기공 발생 원인", "알루미늄 다이캐스팅 금형 온도 관리", "다이캐스팅 냉간 접합 불량 구별 기준" 같은 주제들이 본 내용과 직접 연결된다.
크랙 원인은 고정성과 반응성으로 판단합니다
다이캐스팅 크랙을 금형 문제인지 구별하려면 두 가지만 끝까지 보면 됩니다. 위치가 고정되는가. 조건 변경에 반응하는가. 같은 위치에서 반복되고 조건 조정 효과가 짧다면 금형 형상, 냉각, 수축 구속을 봐야 합니다. 위치가 흔들리고 용탕 온도나 사출 조건에 따라 달라진다면 공정 조건 쪽 가능성이 큽니다.
내 판단으로는 크랙 진단에서 가장 위험한 말이 “금형이 문제 같다”입니다. 맞을 수도 있지만, 틀리면 비용이 큽니다. 불량 사진, 조건 이력, 위치 지도, 절단 확인을 같이 놓고 판단해야 합니다. 작성일 기준 이 글은 2026년 4월 29일 현장 적용 기준으로 정리했습니다.
