다이캐스팅 제품 변형은 금형이 틀어져서만 생기지 않습니다. 내가 맡았던 자동차 부품 라인에서는 생산 초반보다 금형 온도가 오른 뒤에 뒤틀림이 더 심하게 나왔습니다.
처음에는 소재 편차를 의심했습니다. 그런데 열화상 카메라와 냉각수 입출구 온도를 같이 보니 답이 달랐습니다. 한쪽 냉각 회로에 스케일이 쌓여 냉각 효율이 떨어졌고, 그 차이가 제품 한 방향 뒤틀림으로 이어졌습니다.
이 글은 다이캐스팅 공정에서 제품 변형이 왜 생기는지, 금형 온도와 냉각 회로를 어떻게 봐야 하는지, 그리고 생산 현장에서 뒤틀림을 줄일 때 어떤 순서로 점검하면 좋은지를 기준 중심으로 정리한 내용입니다.

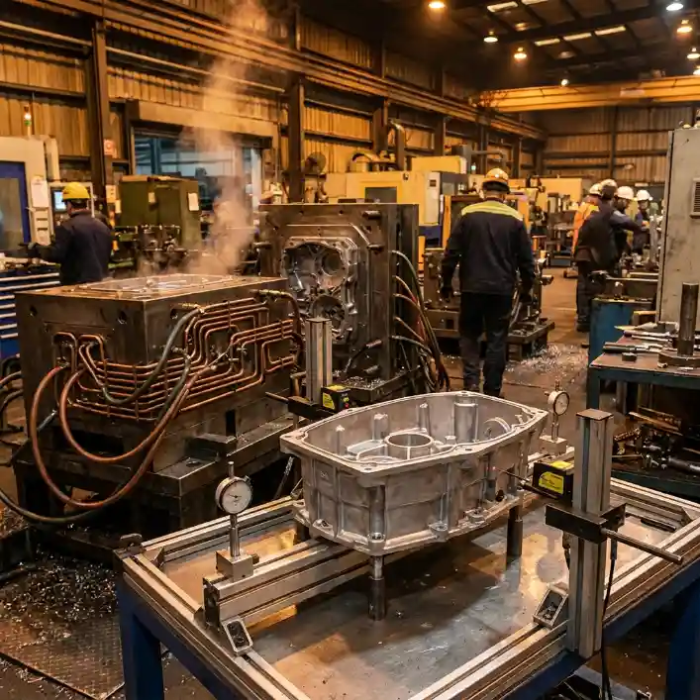

제품 변형은 취출 뒤에 더 선명해진다
다이캐스팅 제품은 금형 안에서 형상이 잡힙니다. 그래서 많은 작업자가 금형에서 나온 순간의 외관만 보고 정상 여부를 판단합니다. 그런데 뒤틀림은 그때 바로 보이지 않는 경우가 많습니다.
내가 봤던 사례도 그랬습니다. 취출 직후에는 검사 지그에 대충 맞았습니다. 문제는 상온에서 약 20분 정도 식은 뒤였습니다. 모서리 한쪽이 미세하게 뜨고, 평면도 검사에서 같은 방향으로 반복 이탈했습니다.
이런 경우에는 제품이 금형 안에서 이미 휜 상태로 나온다기보다, 내부에 남은 응력이 냉각 과정에서 풀리면서 형상이 바뀌는 쪽에 가깝습니다. 잔류 응력은 제품 안에 남아 있는 당김과 밀림의 힘입니다. 겉보기에는 멀쩡해도 두께가 다른 구간, 늦게 식은 구간, 먼저 굳은 구간이 서로 다른 방향으로 수축하면서 제품을 비틀어 놓습니다.
뒤틀림을 볼 때는 시간 차이를 같이 봐야 한다
제품 변형을 잡으려면 검사 시점을 하나로 고정해야 합니다. 취출 직후 검사, 트리밍 후 검사, 자연 냉각 후 검사 결과를 섞어 보면 원인이 흐려집니다.
내 판단으로는 변형 문제는 최소 세 시점으로 나눠 보는 편이 안전합니다. 금형에서 나온 직후, 취출 후 일정 시간 냉각된 상태, 후가공 또는 조립 직전 상태입니다. 이 세 지점의 치수 변화 방향이 같다면 공정 내부 응력 문제일 가능성이 높고, 특정 공정 이후 갑자기 틀어진다면 적재나 취급 조건도 같이 봐야 합니다.
금형 온도 차이가 커질 때 뒤틀림이 시작된다
보통 제품이 휘면 사출 압력이나 보압부터 건드립니다. 틀린 접근은 아닙니다. 다만 내가 맡았던 라인에서는 압력보다 금형 온도 편차가 먼저였습니다.
다이캐스팅에서 금형 온도는 단순히 뜨겁고 차가운 문제가 아닙니다. 캐비티 안에서 용탕이 어느 방향으로 흐르고, 어느 부위가 먼저 굳고, 어느 부위가 늦게 수축하는지를 결정하는 기준입니다. 한국과학기술정보연구원에 등록된 다이캐스팅 냉각 관련 자료에서도 탕구 속도, 충진 시간, 금형 온도를 다이캐스팅의 주요 기본 조건으로 설명합니다. 특히 금형 온도는 냉각 방안을 정하는 지표로 다뤄집니다.
내가 겪은 자동차 부품 라인에서는 고정측과 가동측의 표면 온도 차이가 생산 초반에는 약 15도 안쪽이었습니다. 그런데 두 시간 정도 연속 생산 후 특정 구간에서 35도 가까이 벌어졌습니다. 이때부터 제품의 한쪽 리브 주변이 위로 들리는 현상이 반복됐습니다.
흥미로운 점은 소재 로트가 바뀌어도 같은 방향으로 휘었다는 점입니다. 소재가 원인이었다면 변형 방향이나 정도가 더 불규칙하게 나와야 했습니다. 하지만 실제 불량은 금형의 특정 냉각 회로 위치와 거의 겹쳤습니다. 이럴 때는 재료보다 열 균형을 먼저 보는 편이 맞습니다.
핫스폿은 제품 안쪽 응력을 키운다
핫스폿은 금형 안에서 주변보다 늦게 식는 지점입니다. 이 부위는 용탕이 오래 뜨겁게 머물고, 주변보다 늦게 응고합니다. 먼저 굳은 곳은 이미 수축을 시작했는데, 늦게 굳는 곳은 아직 움직일 여지가 남아 있습니다. 그 차이가 누적되면 제품이 한 방향으로 휘어집니다.
스프링거에 게재된 고압 다이캐스팅 잔류 응력 연구는 금형 온도, 냉각 시간, 가압 조건, 저속 사출 조건이 왜곡과 잔류 응력에 영향을 준다고 설명합니다. 이 연구는 마그네슘 합금 부품을 대상으로 했기 때문에 알루미늄 제품에 그대로 숫자를 옮기기는 어렵습니다. 그래도 공정 변수와 변형이 연결된다는 방향성은 현장 판단에 충분히 참고할 만합니다.
여기서 놓치기 쉬운 부분이 있습니다. 금형 표면 온도만 맞춘다고 해결되는 문제가 아니라는 점입니다. 표면은 비슷해 보여도 냉각 회로 내부 유량이 다르면 샷이 반복될수록 열이 쌓이는 위치가 달라집니다.
냉각 회로 상태는 온도보다 먼저 의심할 때가 있다
내가 맡았던 사례에서는 냉각수 설정값이 바뀐 적이 없었습니다. 작업자는 그래서 냉각 쪽을 제외했습니다. 하지만 설정값이 같다는 말과 실제 유량이 같다는 말은 다릅니다.
냉각 회로 내부에 스케일이 쌓이면 물은 지나가도 열을 빼앗는 힘이 줄어듭니다. 호스가 연결돼 있고 유량계가 크게 흔들리지 않아도 금형 안쪽에서는 이미 열 균형이 깨져 있을 수 있습니다. 실제로 냉각 라인을 세척한 뒤 같은 주조 조건에서 해당 부위 온도 편차가 약 35도에서 18도 수준으로 줄었고, 뒤틀림 불량도 절반 이하로 떨어졌습니다.
이 순서대로 점검해 보면 원인이 좁혀집니다.
- 취출 직후와 자연 냉각 후 치수 변화 방향을 비교합니다.
- 금형 고정 측과 가동 측의 온도 차이를 같은 시간대에 기록합니다.
- 냉각수 입구와 출구 온도 차이, 유량 저하, 스케일 여부를 함께 확인합니다.
- 사출 조건 변경 전후의 변형 방향이 바뀌는지 봅니다.
압력을 먼저 만지면 당장 치수가 조금 맞아 보일 때가 있습니다. 그러나 열 균형이 깨진 상태에서는 다음 교대조나 다음 날 다시 같은 문제가 올라옵니다. 결국 금형이 어디서 열을 못 빼고 있는지를 찾는 일이 먼저입니다.
냉각 회로가 정상이어도 변형이 남는다면
냉각 회로를 세척하고 금형 온도를 맞췄는데도 제품 변형이 남을 때가 있습니다. 이때는 게이트, 리브 두께, 취출 조건을 같이 봐야 합니다.
다만 이건 내가 다룬 알루미늄 하우징과 브래킷류 제품 기준입니다. 아연 합금처럼 유동성과 응고 특성이 다른 제품은 같은 온도 편차에서도 결과가 다르게 나올 수 있습니다.
게이트 위치가 수축 방향을 만든다
게이트는 용탕이 제품 안으로 들어가는 입구입니다. 게이트 위치가 한쪽으로 치우치면 충전 방향과 압력 전달 방향도 치우칩니다. 이 상태에서 두께가 다른 리브나 보스가 붙어 있으면 수축 방향이 더 복잡해집니다.
북미다이캐스팅협회의 제품 설계 자료는 다이캐스팅 공정이 열역학, 열전달, 유동 조건의 영향을 받는 공정이라고 설명합니다. 설계와 공정 조건이 따로 움직이는 것이 아니라는 뜻입니다. 제품 변형도 마찬가지입니다. 금형 온도만 보거나 게이트만 보면 절반만 보는 셈입니다.
얇고 긴 제품에서는 게이트 반대편 끝단이 먼저 식으면서 당겨지는 경우가 많습니다. 이때 보압을 무리하게 올리면 치수는 잠깐 맞지만 내부 응력이 커져 후냉각 뒤 다시 휘어질 수 있습니다. 반대로 압력을 너무 낮추면 끝단 충전이 약해져 조직이 불균일해집니다. 겉으로는 변형을 줄이려 한 조정인데 결과는 더 나빠질 수 있습니다.
이젝터 압력은 제품을 밀어내는 힘이 아니라 휘게 하는 힘이 되기도 한다
이젝터는 굳은 제품을 금형에서 밀어내는 장치입니다. 제품이 충분히 균일하게 굳지 않은 상태에서 한쪽 핀 힘이 강하게 들어가면, 제품은 빠지는 동시에 휘어집니다.
내가 확인했던 한 라인에서는 취출 시간이 빠른 쪽으로 조정된 뒤 변형이 증가했습니다. 사이클을 줄이려고 냉각 시간을 3초 줄였는데, 두꺼운 보스 주변은 아직 열이 남아 있었습니다. 그 상태에서 이젝터가 밀자 보스 주변을 기준으로 제품이 살짝 꺾였습니다. 다시 냉각 시간을 2초 늘리고 이젝터 핀 접촉면을 점검하니 변형량이 줄었습니다.
여기서 중요한 판단 기준은 간단합니다. 이젝터 자국 주변에서 변형이 시작된다면 취출 조건을 봐야 합니다. 게이트 반대편 끝단이 들린다면 충전 균형과 냉각 균형을 같이 봐야 합니다. 리브 주변이 울면 두께 변화와 핫스폿을 먼저 확인하는 편이 낫습니다.
사출 조건을 바꿔도 해결되지 않는 이유
사출 속도와 압력은 제품 변형에 영향을 줍니다. 하지만 뒤틀림 문제를 사출 조건 하나로 잡으려 하면 자주 실패합니다.
내가 한 번 크게 돌아갔던 사례가 있습니다. 제품이 오른쪽으로 휘어서 2차 가압을 낮췄습니다. 첫날에는 검사 수치가 좋아 보였습니다. 그런데 다음 날 불량이 다시 올라왔습니다. 이유는 간단했습니다. 압력 변경으로 제품이 덜 밀리면서 일시적으로 치수는 맞았지만, 금형 한쪽의 열 축적은 그대로 남아 있었습니다.
미국 에너지부 산하 자료로 공개된 다이캐스팅 변형 예측 연구는 취출 후 상온 냉각 과정까지 포함해 제품 변형과 잔류 응력을 예측하는 것을 목표로 했다고 설명합니다. 이 관점이 현장에도 맞습니다. 금형 안에서만 문제가 끝나는 것이 아니라, 금형 밖으로 나온 뒤 냉각이 끝날 때까지 제품은 계속 움직입니다.
조건 변경은 하나씩 해야 원인이 남는다
현장에서 급하면 속도, 압력, 냉각 시간, 이형제 분사량을 한 번에 바꾸는 경우가 있습니다. 그러면 당장은 불량이 줄어도 무엇이 효과를 냈는지 남지 않습니다.
내 기준은 이렇습니다. 변형 방향이 일정하면 온도와 냉각을 먼저 봅니다. 변형 방향이 샷마다 흔들리면 취출과 적재를 봅니다. 제품 안쪽 특정 두꺼운 부위가 기준점처럼 움직이면 설계 두께와 게이트 전달을 같이 봅니다.
조정 순서는 과감할 필요가 없습니다. 먼저 기록이 남아야 합니다.
- 금형 표면 온도는 같은 위치에서 같은 주기마다 측정합니다.
- 냉각 시간은 한 번에 크게 바꾸지 말고 작은 폭으로 조정합니다.
- 압력 변경 후에는 취출 직후가 아니라 상온 냉각 후 치수를 봅니다.
개인적으로는 변형 불량을 잡을 때 사출 조건표보다 온도 기록표를 더 오래 봅니다. 조건표는 설정값을 보여주지만, 온도 기록은 금형이 실제로 어떻게 버티고 있는지를 보여줍니다.
다이캐스팅 제품 변형을 줄이는 현장 적용 순서
다이캐스팅 제품 변형은 원인을 하나로 단정하면 늦게 잡힙니다. 그래도 순서는 있습니다. 내가 현장에서 가장 효율적이라고 느낀 방식은 제품을 먼저 보고, 그다음 금형 온도, 냉각 회로, 취출 조건, 사출 조건 순서로 좁혀가는 것입니다.
변형 방향이 반복되면 금형 온도부터 본다
변형 방향이 매번 같다면 우연이 아닙니다. 제품이 같은 방향으로 휜다는 건 공정 안에 같은 방향의 힘이 반복해서 걸린다는 뜻입니다. 이때는 작업자 숙련도나 소재 편차보다 금형 열 균형을 먼저 보는 편이 빠릅니다.
금형 온도는 한 지점만 찍으면 의미가 약합니다. 게이트 근처, 반대편 끝단, 두꺼운 보스 주변, 변형이 시작되는 모서리를 같이 봐야 합니다. 표면 온도 차이가 계속 벌어진다면 냉각 회로 유량, 스케일, 이형제 분사 편차까지 연결해서 확인해야 합니다.
후냉각과 적재 방식도 변형을 만든다
제품이 금형 밖으로 나온 뒤에도 열은 남아 있습니다. 이때 뜨거운 제품을 한 방향으로 쌓거나, 얇은 부위에 하중이 걸리게 놓으면 자중 변형이 생깁니다. 이 문제는 공정 조건을 아무리 만져도 잘 안 잡힙니다.
내가 봤던 부품 중 하나는 금형 조건을 맞춘 뒤에도 끝단 처짐이 남았습니다. 확인해 보니 작업자가 제품을 같은 방향으로 겹쳐 쌓고 있었습니다. 적재 지그를 바꾸고 냉각 중 지지점을 늘리자 별도 금형 수정 없이 변형량이 줄었습니다. 금형만 보는 습관이 오히려 원인을 가릴 때가 있습니다.
점검 기준은 수치와 방향을 같이 남겨야 한다
뒤틀림 개선 기록에는 단순히 정상, 불량만 남기면 부족합니다. 어느 방향으로 몇 밀리미터 틀어졌는지, 몇 샷 이후부터 심해졌는지, 금형 온도는 어느 지점에서 올라갔는지 같이 남겨야 합니다.
다음 기준으로 기록하면 재발 대응이 쉬워집니다.
- 변형 발생 시점은 생산 시작 후 시간 또는 샷 수로 남깁니다.
- 온도는 고정측과 가동측을 나눠 같은 위치에서 측정합니다.
- 제품은 취출 직후와 상온 냉각 후를 분리해 검사합니다.
- 냉각 회로 청소 전후의 온도 차이를 비교합니다.
이 정도만 남겨도 다음 불량 때 접근 속도가 달라집니다. 감으로 맞추는 시간이 줄어듭니다.
자주 묻는 질문
다이캐스팅 제품 변형은 금형 수정이 답인가요
항상 그렇지는 않습니다. 금형 구조 자체가 문제인 경우도 있지만, 실제 현장에서는 냉각 회로 막힘, 금형 온도 편차, 취출 조건, 적재 방식 때문에 생기는 변형도 많습니다. 금형을 깎기 전에 온도와 냉각 기록을 먼저 확인하는 편이 안전합니다.
금형 온도는 어느 정도 차이부터 위험한가요
제품 형상과 합금에 따라 기준이 달라집니다. 다만 같은 제품에서 특정 위치 온도 차이가 생산 중 계속 커지고, 그 방향과 변형 방향이 겹친다면 이미 관리 범위를 벗어난 신호로 봐야 합니다. 내가 다룬 사례에서는 약 30도 이상 벌어진 뒤 변형이 뚜렷해졌습니다.
냉각 시간을 늘리면 뒤틀림이 줄어드나요
일부 조건에서는 줄어듭니다. 하지만 냉각 시간이 길어도 금형 한쪽 냉각이 막혀 있다면 효과가 제한적입니다. 냉각 시간보다 먼저 봐야 할 것은 냉각이 균일하게 이루어지는지입니다.
제품이 금형 밖에서 휘는 것도 공정 불량인가요
공정 불량으로 봐야 하는 경우가 많습니다. 취출 후 잔열이 남은 상태에서 적재 방향이나 지지점이 잘못되면 제품은 천천히 변형됩니다. 검사 시점을 고정하지 않으면 이 문제를 놓치기 쉽습니다.
이 주제와 이어서 읽어두면 좋은 글이 몇 개 있습니다. "다이캐스팅 크랙 금형 문제 구별 기준", "다이캐스팅 냉각수 라인 점검 방법", "사출 압력과 제품 치수 불량 관계" 같은 주제들이 본 내용과 직접 연결됩니다.
뒤틀림을 잡는 기준은 열 균형에 있다
다이캐스팅 제품 변형은 사출 조건 하나로 설명하기 어렵습니다. 금형 온도, 냉각 회로, 게이트 위치, 취출 시점, 후냉각 적재 방식이 함께 움직입니다. 내 판단으로는 반복되는 뒤틀림일수록 금형 열 균형을 먼저 보는 편이 가장 빠릅니다.
