다이캐스팅 이형제 과다 도포가 만드는 불량 패턴과 현장 대응법

이형제를 많이 뿌릴수록 금형에서 제품이 잘 빠진다는 생각은 다이캐스팅 현장에서 꽤 오래된 관행처럼 자리 잡고 있다. 그런데 실제 불량 데이터를 보면 이 방향이 역효과로 이어지는 경우가 적지 않다. 이형제 과다 도포는 단순히 낭비에 그치지 않고, 가스 기공, 도장 밀착 불량, 벤트 막힘이라는 세 가지 문제를 동시에 유발하는 구조적 원인이 된다. 이 글에서는 이형제 도포량과 불량 패턴의 연결 고리를 짚고, 현장에서 바로 적용할 수 있는 관리 기준을 정리한다.

이형제를 더 뿌려도 이형이 잘 안 된다면

이형제 도포량을 늘렸는데도 취출 저항이 줄지 않는 상황은 현장에서 자주 보이는 사례다. 이때 작업자는 도포량을 더 늘리는 방향으로 대응하는 경향이 있다. 그러나 이 판단은 원인을 잘못짚은 결과인 경우가 많다.

취출 저항의 원인은 이형제 부족보다 금형 구배 부족, 금형 표면 손상, 응고 전 이젝팅에서 비롯되는 경우가 더 흔하다. 이형제는 용탕과 금형 사이의 차단막 역할을 하지만, 과도한 도포는 오히려 금형 캐비티 내부의 코팅막 두께를 불균일하게 만들고 치수 정밀도를 떨어뜨린다. 이형 문제를 이형제 양으로만 해결하려는 접근은 근본 원인과 멀어지는 방향이다.

이 부분은 단정하기보다 조건을 나눠 봐야 한다. 취출 저항이 반복되는 위치가 금형 내 특정 구역에 집중되는지, 아니면 전체적으로 고르게 발생하는지를 먼저 확인해야 한다. 위치가 특정된다면 구배나 표면 상태 점검을 먼저 하는 것이 순서에 맞다.

벤트 막힘은 이형제가 만든다

이형제 과다 도포가 불량을 만드는 가장 직접적인 경로는 가스 벤트(vent) 오염이다. 이형제는 금형 캐비티를 향해 분사되지만, 미세한 입자는 벤트 홀 표면에도 자연스럽게 닿는다. 이 상태에서 용탕의 열이 가해지면 이형제 성분이 분해되어 잔류물을 남기고, 이 잔류물이 벤트의 가스 배출 경로를 점차 좁힌다.

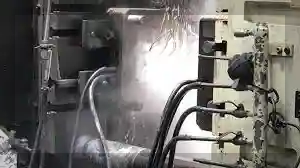

다이캐스팅 금형에 이형제를 분사하는 공장 현장



벤트가 충분히 열려 있지 않으면 사출 과정에서 발생하는 가스가 캐비티 밖으로 빠져나오지 못하고 용탕 내부에 갇힌다. 이것이 응고 과정에서 기공(porosity)으로 굳어진다. 벤팅 시스템이 제대로 작동할 때 가스 관련 결함이 줄어든다는 점은 복수의 기술 자료에서 공통적으로 확인된다. (Sinodiecasting 다이캐스팅 결함 가이드, HYDieCasting 기술문서 참조)

비슷한 조건의 사례에서는 이형제 도포량을 줄이고 벤트 청소 주기를 단축한 뒤, 표면 기포 발생 빈도가 뚜렷하게 낮아진 경우를 확인할 수 있다. 도포량을 줄이는 것이 오히려 이형 품질을 개선한 결과인데, 처음에는 현장에서 받아들이기 쉽지 않은 결과였다. 이 점이 이 문제의 핵심이다.

도장 밀착 불량의 출발점도 이형제다

다이캐스팅 부품에 도장이나 도금 공정이 뒤따르는 제품이라면 이형제 잔류 문제는 외관 불량으로 이어지는 경우가 많다. 이형제 성분, 특히 실리콘 계열 이형제는 표면에 얇은 막을 남기는데, 도장 전 세정이 충분하지 않으면 코팅 밀착력을 방해한다.

실무적으로 보면, 도장 공정 후 밀착 불량이 특정 로트(lot)에서만 반복될 때 이형제 도포량이나 도포 방식이 바뀐 시점과 겹치는 경우가 있다. 이형제를 바꾸거나 희석 비율을 조정한 직후에 도장 불량이 늘었다면 이 연결을 먼저 의심해야 한다. 원인을 도장 공정에서만 찾다가 뒤늦게 이형제로 되돌아오는 경우가 현장에서는 드물지 않다.

무실리콘 계열 이형제는 도금이나 도장 공정이 있는 제품에 상대적으로 유리하다. 다만 합금 종류와 금형 온도 조건에 따라 적합한 제품이 달라지므로, 이형제 변경 전에는 샘플 테스트를 먼저 진행하는 것이 현실적이다. 개인적으로는 이형제 선정 단계에서 후공정 조건을 함께 검토하는 방식이 더 합리적이라고 본다.

도포량 기준을 수치로 잡아야 하는 이유

이형제 관리에서 가장 흔히 보이는 문제는 도포량과 희석 비율이 작업자마다 다르게 운용된다는 점이다. 숙련자는 감각적으로 조정하지만, 그 기준이 문서화되어 있지 않으면 인원 교체나 교대 시점에서 편차가 생긴다.

자동차부품산업진흥재단의 다이캐스팅 품질 개선 사례 발표(2016)에서도 이형제 관리의 핵심은 희석 비율, 이송 압력, 도포 시간을 수치로 표준화하고 일상 점검표로 기록하는 것임을 명시하고 있다. 예를 들어 수용성 이형제의 경우 물과 이형제의 혼합 비율 및 이송 압력 범위를 작업표준서에 명문화하고, 실제 조건이 그 범위를 벗어날 때 알람 또는 점검 트리거가 작동하는 구조가 현실적인 관리 수준이다.

도포량을 줄이는 것 자체가 목적이 아니라, 작업자에 따른 편차를 없애는 것이 목적이다. 이 차이를 명확히 이해해야 표준화의 방향이 맞아진다.

벤트 청소 주기는 어떻게 정해야 하나

벤트 청소 주기를 정하는 기준은 금형마다 다르다. 이형제 도포량, 캐비티 구조, 사이클 타임, 합금 종류에 따라 잔류물 축적 속도가 달라지기 때문이다. 고정된 주기를 일률적으로 적용하기보다는, 기포 발생 빈도나 표면 품질 변화를 추적해 청소 시점을 결정하는 방식이 더 현장에 맞다.

실제 적용 사례를 보면, 불량률이 특정 사이클 수 이후부터 높아지는 패턴이 반복될 때 그 시점을 기준으로 청소 주기를 설정한 경우가 있다. 데이터가 쌓이기 전까지는 불량률 추이를 주기적으로 기록하는 것이 우선이다. 기록 없이는 주기를 합리적으로 설정할 수 없다.

자주 묻는 질문

이형제 도포량을 줄이면 소착이 늘어나지 않나요?

소착(soldering)은 이형제 부족보다 금형 온도 과열, 용탕 온도 불안정, 금형 표면 손상에서 주로 발생한다. 도포량을 줄이더라도 다른 조건이 안정적으로 유지된다면 소착이 증가하지 않는 경우가 많다. 도포량 감소 전에 금형 표면 상태와 온도 조건을 먼저 점검해야 한다.

수용성 이형제와 유성 이형제 중 어느 쪽이 벤트에 덜 영향을 주나요?

일반적으로 수용성 이형제는 벤트 오염 측면에서 유성보다 상대적으로 관리가 용이하다고 알려져 있다. 다만 이는 희석 비율과 도포 방식이 기준에 맞게 관리될 때 성립하는 이야기다. 어떤 제품을 쓰든 벤트 정기 청소는 별도로 필요하다.

도장 밀착 불량이 이형제 때문인지 확인하는 방법이 있나요?

이형제 잔류 여부를 확인하는 가장 간단한 방법은 세정 전후 밀착력 비교 테스트다. 세정 공정을 강화한 샘플과 기존 샘플의 밀착력 차이가 크다면 이형제 잔류를 원인으로 의심할 수 있다. 이형제 종류 변경이나 도포량 조정 전후를 로트 단위로 기록해 두면 원인 추적에 유리하다.

이형제는 관리 대상이지 조절 수단이 아니다

이형제 과다 도포 문제는 작업자의 잘못이라기보다 도포 기준이 수치화되어 있지 않은 데서 비롯되는 경우가 많다. 도포량을 줄이거나 늘리는 것보다, 기준을 만들고 그 기준이 지켜지는지 확인하는 구조를 먼저 갖추는 것이 현장 개선의 출발점이다. 벤트 청소 주기, 희석 비율, 이송 압력을 기록으로 남기는 습관이 불량 원인 추적을 훨씬 빠르게 만든다.
