다이캐스팅 불량 원인, 공정 조건보다 냉각 설계를 먼저 봐야 하는 이유

다이캐스팅 라인에서 불량이 반복되면 대부분 보압, 사출 속도, 용탕 온도부터 손댄다. 그런데 이 순서가 틀렸을 수 있다. 냉각 회로의 유량 불균형이 원인인 경우, 공정 조건을 아무리 조정해도 불량은 같은 자리에서 반복된다. 이 글은 냉각 설계를 먼저 검토해야 하는 이유와 현장에서 실제로 적용할 수 있는 판단 기준을 다룬다.

공정 조건을 바꿔도 불량이 사라지지 않는 경우

알루미늄 하우징 부품 라인에서 기포와 수축 불량이 수개월간 반복되는 상황이 있었다. 작업자와 품질팀은 보압 압력을 단계적으로 높이고, 사출 속도를 줄여보기도 했다. 단기적으로 불량률이 소폭 떨어지는 듯 보였지만, 두세 주가 지나면 같은 위치에서 같은 유형의 불량이 다시 나타났다.

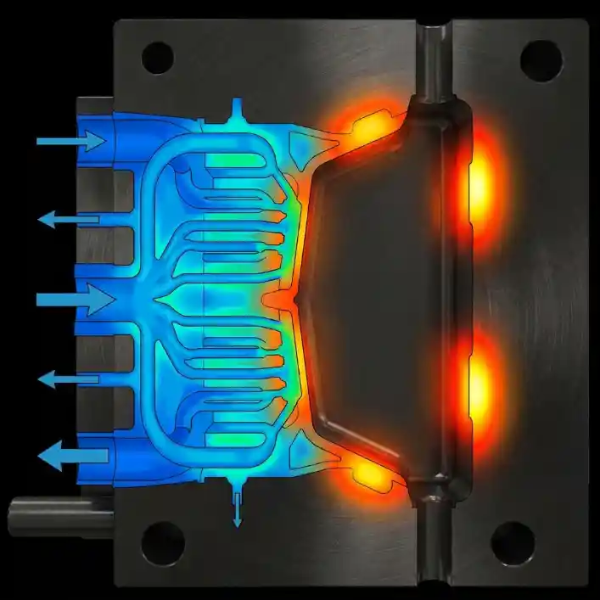

나중에 냉각 회로를 검토하면서 원인이 확인됐다. 금형 내 냉각수 유량이 코어 측과 캐비티 측에서 균등하게 분배되지 않았고, 특정 구간에 열점(hot spot)이 형성되어 있었다. 응고 속도가 불균일하게 되면서 수축 기공이 반복적으로 발생하고 있었던 것이다.

비슷한 사례를 보면, 공정 조건이 정상 범위 안에 있음에도 불량이 지속될 때는 금형 냉각 설계 쪽을 먼저 의심하는 것이 더 빠른 원인 추적으로 이어진다. 조건 변수를 먼저 건드리면 실제 원인을 가리는 경우가 많기 때문이다.

냉각수 유량 불균형이 만드는 결함 유형

냉각 회로 설계 문제는 단일 결함이 아니라 복합 결함으로 나타나는 경우가 많다. 크게 세 가지 유형으로 구분해볼 수 있다.

• 수축 기공(shrinkage porosity): 두꺼운 부위가 얇은 부위보다 늦게 응고되면서 내부에 빈 공간이 생긴다. 냉각 채널이 열점 근처에 충분히 배치되지 않았을 때 반복된다.
• 열 균열(hot tear): 응고 속도 차이로 인해 잔류응력이 집중되면서 표면 또는 내부에 균열이 발생한다. 금형 온도가 구간마다 다를수록 위험도가 높아진다.
• 치수 편차: 냉각이 불균일하면 수축률도 위치마다 달라진다. 공차 범위를 벗어난 불량이 특정 방향으로 치우쳐 반복될 때 이 원인을 의심할 수 있다.

주조 공정 시뮬레이션 전문 기관인 CASTMAN의 기술 자료(2025)에 따르면, 고압 다이캐스팅 공정에서 기공 및 수축 결함의 주요 발생 메커니즘 중 하나는 불균일한 응고이며, 이는 냉각 채널 배치와 유량 설계에서 비롯되는 경우가 많다고 설명한다.





공정 조건이 정상인데도 불량이 나는 조건을 먼저 확인해야 한다

실무적으로 보면, 냉각 회로 문제를 판별하는 출발점은 불량 위치의 패턴이다. 같은 캐비티 위치에서 불량이 반복된다면, 그 위치 주변의 냉각 설계를 먼저 검토하는 것이 순서다.

점검 기준은 다음과 같이 정리할 수 있다. 첫째, 금형 표면 온도를 열화상 카메라로 측정해 이상 고온 구간이 있는지 확인한다. 둘째, 냉각수 입구와 출구의 온도 차이를 측정한다. 정상 운전 조건에서 입출구 온도 차가 지나치게 크다면 해당 회로의 유량이 부족하거나 막혀 있을 가능성이 있다. 셋째, 냉각 채널 내부의 스케일 또는 이물 퇴적 여부를 정기적으로 점검한다.

개인적으로는 이 세 가지 점검 중 열화상 측정이 가장 현실적인 진단 도구라고 본다. 공정 데이터만으로는 열점 위치를 특정하기 어렵고, 실제 금형 표면 온도 분포를 눈으로 확인하는 것이 문제 위치를 좁히는 데 훨씬 빠르다.

형상 최적화된 냉각 채널이 왜 주목받는가

전통적인 직선형 냉각 채널은 금형의 복잡한 형상에 맞게 열을 균일하게 제거하기 어렵다. 이 한계를 보완하기 위해 부품 형상을 따라 굴곡지게 배치하는 컨포멀 쿨링(conformal cooling) 방식이 활용되고 있다.

anebon의 기술 보고서(2025)에서 소개된 의료용 나사 제조사 사례를 보면, 컨포멀 쿨링 채널 적용 후 기공 불량이 20% 감소했고 사이클 타임이 8초 단축됐다. 금형 재설계 비용 대비 연간 절감 효과가 약 2.5배에 달했다고 보고했다. 이 수치를 그대로 적용하기는 어렵지만, 냉각 채널 설계 변경이 공정 조건 조정보다 근본적인 효과를 낼 수 있다는 점에서는 참고할 만한 방향이다.

다만 컨포멀 쿨링은 금형 제작 비용과 난이도가 높다. 기존 금형을 전면 교체하기 전에, 현재 냉각 회로에서 유량 배분이 실제로 균등하게 이루어지고 있는지부터 확인하는 것이 더 현실적인 접근이다.

냉각 설계를 먼저 검증해야 하는 상황과 그렇지 않은 상황

모든 불량을 냉각 설계 문제로 귀결시키는 것도 잘못된 접근이다. 이 부분은 단정하기보다 조건을 나눠봐야 한다.

냉각 설계를 우선 검토해야 하는 상황은 다음과 같다. 불량 위치가 특정 구간으로 반복적으로 고정되어 있을 때, 공정 조건 변경 후 단기 개선은 있었으나 재발이 반복될 때, 열화상 측정에서 금형 특정 부위의 온도가 주변보다 지속적으로 높을 때다.

반면 공정 조건을 먼저 점검해야 하는 상황도 있다. 불량 위치가 사이클마다 달라지거나, 원자재 로트 변경 이후 불량이 처음 발생했거나, 사출 속도나 용탕 온도 변경 직후 불량 유형 자체가 바뀐 경우다. 이런 경우에는 공정 변수와 재료 조건을 먼저 확인하는 것이 순서에 맞다.

실제 사례를 보면 원인은 한쪽에만 있지 않은 경우도 많다. 냉각 불균형과 보압 부족이 겹쳐 있는 경우가 있고, 이때는 한쪽만 개선하면 효과가 제한적이다. 두 영역을 순서를 정해 검토하되, 먼저 확인할 쪽이 어디인지를 불량 패턴에서 읽어내는 것이 실무 판단의 핵심이다.

자주 묻는 질문

냉각 회로 문제인지 공정 조건 문제인지 처음에 어떻게 구별하나?

불량 위치가 고정적인지 여부가 첫 번째 단서다. 같은 위치에서 같은 유형의 불량이 반복된다면 냉각 설계 쪽을 먼저 볼 이유가 생긴다. 위치가 불규칙하거나 조건 변경 직후 불량이 시작됐다면 공정 변수를 먼저 확인한다.

냉각수 유량은 어느 정도 차이까지 허용 범위인가?

회로별 유량 편차 기준은 금형 설계에 따라 다르다. 일반적으로 입출구 온도 차가 설계 기준보다 크게 벌어지면 유량 부족 또는 막힘을 의심하는 신호로 본다. 정확한 기준은 금형 설계 도면과 냉각 회로 사양을 함께 확인해야 한다.

열화상 카메라 없이 냉각 문제를 판별하는 방법이 있나?

냉각수 입출구 온도 차 측정이 현실적인 대안이다. 각 냉각 회로별로 측정해 회로 간 편차가 크다면 유량 불균형 가능성을 검토하는 근거로 활용할 수 있다. 다만 열점 위치를 특정하는 데는 한계가 있다.

컨포멀 쿨링을 적용하면 기존 금형을 버려야 하나?

기존 금형을 전면 교체해야 하는 경우가 대부분이다. 비용 부담이 크기 때문에, 먼저 현재 냉각 회로의 유량 배분과 스케일 상태를 점검해 개선 여지가 있는지 확인하는 것이 우선이다.

이 주제와 이어서 확인하면 좋은 주제로는 "다이캐스팅 열화상 측정 활용법", "고압 다이캐스팅 기공 불량 유형별 원인 구분", "알루미늄 다이캐스팅 금형 온도 관리 기준" 같은 방향이 있다.

판단 순서가 진단의 질을 결정한다

다이캐스팅 불량 원인을 찾는 과정에서 가장 흔한 실수는 손대기 쉬운 공정 조건부터 반복적으로 조정하는 것이다. 냉각 회로 설계 문제는 공정 데이터만으로는 드러나지 않는 경우가 많다. 불량 위치가 고정적이고 조건 변경 후에도 재발이 반복된다면, 냉각 설계를 먼저 검토하는 것이 시간과 비용 모두를 아끼는 방향이다. 점검 순서를 정하는 것 자체가 이미 진단의 절반이다.
