다이캐스팅 기공 결함 줄이는 엑스레이 검사 실무 판정법

다이캐스팅 현장에서 기공(Porosity) 결함은 어느 정도 감수해야 하는 숙명처럼 여겨지는 경향이 있다. 실제로 고속 사출이라는 공정 특성상 공기 혼입을 완전히 막는 것은 불가능에 가깝다. 그런데 문제는 "어느 정도"라는 기준이 현장마다 제각각이라는 점이다. 기공이 있어도 납품이 통과되는 부품이 있는가 하면, 비슷한 크기의 기공이 검출됐는데도 전량 폐기 처리가 되는 경우도 생긴다. 이 차이를 만드는 건 결국 X-ray 검사 기반의 체계적인 판정 기준을 얼마나 현장에 잘 녹여내느냐에 달려 있다. 이 글에서는 다이캐스팅 기공 결함을 줄이는 데 있어 X-ray 검사와 불량 판정 기준이 어떻게 작동하는지를 실무 관점에서 정리한다.

기공은 왜 생기는가, 발생 메커니즘부터 이해해야 한다

기공 결함을 줄이려면 먼저 어디서, 왜 생기는지를 정확히 짚어야 한다. 다이캐스팅에서 기공이 발생하는 경로는 크게 두 가지다. 하나는 사출 과정에서 금형 캐비티 안의 공기가 제대로 빠져나가지 못해 갇히는 가스 기공(Gas Porosity)이고, 다른 하나는 용탕이 응고되면서 부피가 수축하는 과정에서 생기는 수축 기공(Shrinkage Porosity)이다.

가스 기공은 게이트 속도와 직접적인 관련이 있다. 일반적으로 알루미늄 다이캐스팅의 게이트 속도 권장 범위는 30~60 m/s인데, 이 범위를 벗어나면 문제가 생긴다. 30 m/s 이하로 낮아지면 금속이 충분히 채워지기 전에 응고되는 콜드 셧(Cold Shut)이 발생하고, 반대로 60 m/s를 넘으면 용탕이 난류 상태가 되어 공기를 잘게 쪼개 가두면서 미세 기공을 집중적으로 만들어낸다. 수축 기공은 알루미늄 합금이 응고될 때 약 4~6%의 부피 감소가 일어나기 때문에 발생하며, 이를 보상하기 위해 주입 직후 40~100 MPa의 증압(Intensification) 압력을 빠르게 가하는 것이 핵심이다.

두 유형의 기공은 X-ray 이미지에서 생김새가 다르다. 가스 기공은 둥글거나 길쭉한 모양의 매끄러운 윤곽을 가진 검은 반점으로 나타나고, 수축 기공은 필라멘트 형태나 불규칙한 어두운 영역으로 이어지는 패턴을 보인다. 이 차이를 구분하지 못하면 원인 분석도, 재발 방지도 어렵다.

X-ray 검사가 기공 저감의 핵심 피드백 루프가 되는 이유

기공 결함을 줄이는 데 있어 X-ray 검사는 단순히 불량품을 걸러내는 수단이 아니다. 공정 파라미터를 조정하기 위한 피드백 데이터를 만들어내는 도구로 봐야 한다는 게 내 생각이다. 검사 결과를 보면서 기공의 위치, 분포, 크기 패턴을 추적하면 어느 공정 변수가 원인인지 역으로 추정할 수 있기 때문이다.

알루미늄이나 마그네슘 다이캐스팅의 X-ray 검사에 적용되는 대표적인 국제 기준은 ASTM E2973이다. 이 표준은 기공(Porosity), 콜드 필(Cold Fill), 수축(Shrinkage), 이물질(Foreign Material) 네 가지 카테고리로 결함을 분류하고, 각 카테고리마다 심각도에 따라 1~4등급으로 구분한다. 등급이 낮을수록 경미한 수준이고, 4등급은 명백히 거부되어야 할 결함이다. 업계에서는 여기에 더해 자동차 완성차 OEM이 자체 사양서를 추가로 적용하는 경우가 많다.

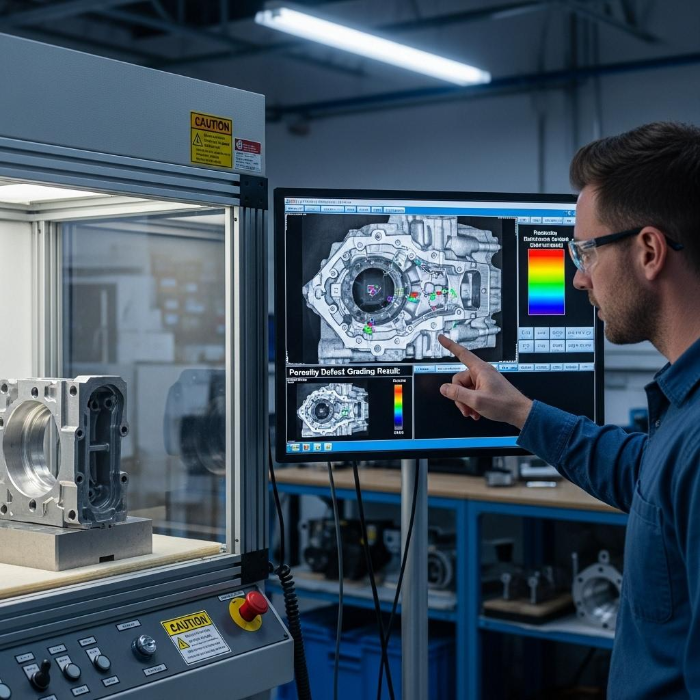

다이캐스팅 기공 결함 엑스레이 검사 판정 현장



디지털 X-ray 방식은 필름 방식에 비해 검사 속도가 빠르고 이미지 대비 조정이 용이하다는 이점이 있다. 최근에는 YOLOv5 기반 딥러닝 알고리즘을 활용해 초당 132장의 이미지를 처리하면서 95.6%의 정확도(mAP)로 결함을 자동 분류하는 사례도 보고되고 있다. 기가팩토리 규모의 생산 라인에서는 이미 수동 검사 자체가 현실적으로 불가능한 상황이기 때문에, AI 기반 인라인 검사 시스템의 도입이 급속히 확산되고 있다.

판정 기준 설정이 느슨하면 생기는 실제 문제

기공 판정 기준이 명확하지 않으면 검사자마다 결과가 달라진다. X-ray 이미지 해석은 결국 검사관의 경험치와 시각적 패턴 인식 능력에 의존하는 부분이 상당하기 때문이다. 같은 이미지를 두고 한 검사관은 Grade 2로 판정하고, 다른 검사관은 Grade 3으로 판정하는 상황이 실제로 발생한다. 이를 방지하기 위해 ASTM E2973의 디지털 참조 이미지를 작업장 내 검사 스테이션에 상시 비교 기준으로 배치하고, 정기적인 검사관 간 교차 확인(Inter-rater check)을 운영하는 것이 현실적인 방법이다.

기공 크기와 위치에 따라 판정이 달라진다

기공이 발견됐다고 해서 무조건 불량 처리가 되는 것은 아니다. 기공의 심각성은 크기와 분포뿐 아니라 어느 위치에 있느냐에 따라 완전히 달라진다. 0.1mm 미만의 미세 기공은 일반적으로 부품 구조 자체를 약화시키지는 않지만, 유압 계통이나 냉각 라인처럼 기밀(Sealing) 성능이 요구되는 부품에서는 누설 경로가 되어 치명적인 불량이 된다.

응력 집중 구역 근처에 소규모 기공이 군집으로 분포하는 경우도 단독 기공보다 피로 강도 저하 측면에서 훨씬 위험하다. 단면적 대비 기공 면적의 비율로 계산하는 다공성 백분율(Porosity Percentage)이 품질 지표로 쓰이는 이유가 여기에 있다. 임계 응력 영역의 다공성 백분율이 2%를 넘어서면 피로 수명이 급격히 저하된다는 실험 데이터도 있으며, 자동차 구조 부품의 경우 고객사 도면에 허용 기공 등급을 영역별로 구분해 표기하는 방식이 일반화되어 있다.

개인적으로는 단면 전체를 단일 기준으로 관리하는 방식보다, 부품을 기능 영역별로 구획해서 영역마다 다른 허용 등급을 적용하는 방식이 훨씬 실용적이라고 판단한다. 실제로 트랜스미션 케이스 같은 부품에서는 오일 씰 접촉면과 볼트 체결부에만 Grade 1 수준을 적용하고, 하중을 덜 받는 외곽 살 부분은 Grade 3까지 허용하는 식으로 운영하는 사례를 본 적이 있다.

기공 저감을 위한 공정 파라미터 실무 조정 포인트

X-ray 검사에서 특정 패턴의 기공이 반복적으로 검출된다면, 그것은 공정 어딘가에 고질적인 문제가 있다는 신호다. 패턴 분석을 통해 공정 파라미터를 조정하는 흐름이 기공 저감의 핵심이다.

• 가스 기공이 특정 위치에 집중될 때: 해당 위치 근처의 벤트(Vent) 및 오버플로 웰(Overflow Well) 설계를 재검토한다. 날카로운 코너나 급격한 두께 변화 구간에서 난류가 유발되어 공기가 집중적으로 갇히는 경우가 많다.
• 수축 기공이 두꺼운 살 구간에 반복 발생할 때: 증압 압력과 타이밍을 조정한다. 증압이 너무 늦게 가해지거나 압력이 불충분하면 응고 수축을 보상하지 못한다. 금형 냉각 채널의 레이아웃을 변경해 해당 구간의 응고 속도를 조절하는 방법도 병행할 수 있다.
• 전체적으로 미세 기공이 고르게 분포될 때: 용탕 온도와 사출 속도의 상호작용을 확인한다. 고진공 다이캐스팅(HVDC) 적용이 가능하다면, 금형 내 압력을 100 mbar 이하로 낮추는 것만으로도 가스 기공 발생을 획기적으로 줄일 수 있다.

공정 파라미터를 조정할 때 중요한 것은 변수를 한 번에 하나씩 바꿔가며 X-ray 결과와 대조하는 것이다. 여러 변수를 동시에 바꾸면 어떤 조정이 효과를 냈는지 판별할 수 없다. 이 피드백 루프를 반복하면서 통계 공정 관리(SPC) 데이터에 기공 등급 분포를 누적시키면, 공정능력지수(Cpk)로 기공 품질 수준을 정량적으로 관리할 수 있게 된다.

함침(Impregnation) 처리의 현실적 위상

현장에서 기공이 이미 발생한 부품을 어떻게 처리할 것인가는 별개의 문제다. 구조 강도보다 기밀성이 핵심인 부품, 예를 들어 하우징류나 유압 블록에서는 진공 함침(Vacuum Impregnation) 처리가 하나의 선택지가 된다. 수지를 미세 기공에 침투시켜 밀봉하는 방식인데, 어디까지나 보완 수단이다. 구조적 강도가 요구되는 영역의 기공은 함침으로 해결되지 않는다. 기공 저감을 함침에 의존하려는 경향이 현장에 생기면, 오히려 공정 개선 동력이 약해진다는 점을 간과해서는 안 된다.

다이캐스팅 기공 관리의 현실적인 방향

다이캐스팅에서 기공을 완전히 없애는 것은 현실적으로 불가능하다. 하지만 체계적인 X-ray 검사 기준과 공정 피드백 루프를 갖추면, 허용 기공과 불허 기공을 명확히 구분하고 불량률을 관리 가능한 수준으로 낮출 수 있다. ASTM E2973 기반의 등급 판정 기준을 현장에 구체적으로 적용하고, 반복적으로 나타나는 기공 패턴을 공정 이상의 신호로 읽어내는 역량을 키우는 것이 실질적인 개선의 출발점이다. 부품 기능 영역별 허용 기준 차등 적용과 검사관 간 판정 일관성 확보까지 갖춰진다면, 품질 비용과 폐기율을 동시에 낮추는 구조를 만들 수 있다. 기공 관리가 단순한 검사 업무를 넘어 공정 최적화의 핵심 수단이 된다는 관점의 전환이 필요하다.
