다이캐스팅 현장에서 수년을 보내다 보면, 불량의 원인을 찾는 일이 결국 온도 이야기로 귀결되는 경우가 많다는 걸 알게 된다. 게이트 설계를 바꿔도, 이형제 농도를 조정해도 해결이 안 되던 수축 불량이, 알고 보면 금형 특정 구역의 온도가 20~30℃ 높았던 것이 원인이었던 경험이 한두 번이 아니다. 금형 온도 제어는 다이캐스팅 품질 관리의 출발점이자, 가장 다루기 까다로운 변수 중 하나다. 이 글에서는 금형 온도가 실제 제품 품질에 어떤 경로로 영향을 미치는지, 그리고 열화상 카메라 도입 이후 현장에서 달라진 점들을 구체적으로 풀어보려 한다.
금형 온도가 주조 공정에서 갖는 의미
다이캐스팅은 용융 금속을 고압으로 금형에 사출해 형상을 만드는 공정이다. 이 과정에서 금형은 단순한 틀이 아니라, 열 교환이 이루어지는 능동적인 요소로 작동한다. 용융 알루미늄이 캐비티로 유입되는 순간부터 응고가 완료되기까지, 금형 표면의 온도 상태는 충전 흐름, 응고 속도, 수축률, 표면 조도 모두에 직접적인 영향을 준다.
일반적으로 알루미늄 다이캐스팅에서 금형의 적정 온도 범위는 180~280℃로 알려져 있다. 이 범위를 벗어나면 결함 발생 확률이 급격히 올라간다. 너무 낮으면 용탕이 완전히 충전되기 전에 응고가 시작되어 콜드셧(cold shut)이나 미런(misrun)이 생긴다. 반대로 과열 상태에서는 이형제가 국소적으로 열분해 되고 소착이 발생하며, 표면에 산화물 게재물이 혼입 되기 쉬워진다.
문제는 이 온도가 사이클마다 조금씩 변한다는 데 있다. 생산 초반 워밍업 단계, 연속 생산 중반, 그리고 라인이 일시 정지된 후 재가동되는 시점에서 금형 온도는 모두 다른 상태를 보인다. 온도 편차가 생기는 순간, 제품 품질은 불가피하게 흔들린다.
온도 불균일이 만들어내는 주요 결함 유형
금형 온도의 국소 편차는 다이캐스팅에서 발생하는 다양한 결함의 근원적 원인으로 작용한다. 주탕 불량, 고온 균열, 기공, 수축 등 대부분의 결함은 온도 제어 불능 또는 국소 부위의 미열·과열에서 비롯된다는 점이 현장 경험과 문헌 모두에서 일치한다.
수축 기공과 가스 기공
수축은 금속이 액체에서 고체로 상변화할 때 부피가 줄어드는 현상에서 기인한다. 냉각이 불균일하면 두꺼운 단면부에 용탕이 마지막까지 남아 있다가 수축 공동을 형성한다. 구조용 부품 기준으로 다공성이 직경 0.5mm 미만이면 허용 범위에 들어오지만, 그 이상이 되면 강도 저하를 피할 수 없다. 냉각 속도는 초당 5~10℃ 범위를 유지하는 것이 수축 억제에 효과적이다.
가스 기공은 성격이 다르다. 주로 캐비티 내 잔류 공기나 이형제 증발 가스가 충전 압력에 밀려 제품 내부에 갇히면서 생긴다. 금형 온도가 높아 이형제가 과도하게 기화되는 구간에서 가스 기공 빈도가 높아지는 경향이 뚜렷하다. 개인적으로는, 이형제 도포량을 줄이는 것보다 국소 과열 부위 자체를 먼저 해소하는 것이 훨씬 근본적인 접근이라고 본다.
콜드셧과 표면 결함
콜드셧은 용탕의 두 흐름이 만나는 지점에서 충분한 융합 없이 굳어버리는 현상이다. 금형 온도가 낮거나 게이팅 불량이 복합적으로 작용할 때 발생하며, 선형 외관 결함으로 나타나 부품 강도를 심각하게 약화시킨다. 표면 거칠기 불량 역시 냉각 시간의 불일치와 금형 관리 부실이 맞물려 생기는 경우가 많다.
열화상 카메라 도입과 온도 분포 가시화
과거에는 금형 온도를 열전쌍(thermocouple) 몇 개를 매립해 점 단위로만 확인했다. 이 방식의 근본적인 한계는, 측정하지 않는 구역은 볼 수 없다는 것이다. 문제가 항상 센서 근처에서 생기란 법이 없다. 우리 라인에 적외선 열화상 카메라를 도입한 건 그 단순한 이유에서였다.

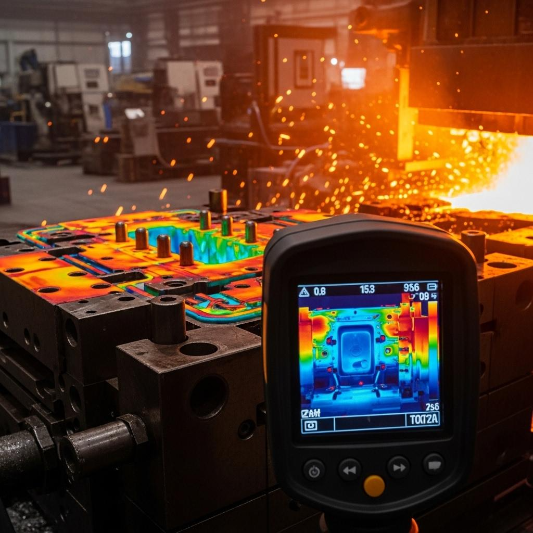

열화상 카메라는 금형 표면 전체의 온도 분포를 실시간으로 2차원 이미지로 보여준다. 사이클이 끝나고 금형이 열리는 순간, 카메라는 게이트 주변부, 코어 선단, 리브 밀집 구간 등 특정 부위의 온도가 얼마나 다른지를 색상 차이로 명확하게 드러낸다. 처음 열화상 이미지를 확인했을 때, 게이트 직하부와 캐비티 외곽부의 온도 차이가 45℃를 넘는다는 걸 처음으로 눈으로 확인했다. 열전쌍만 쓰던 시절엔 전혀 알 수 없었던 정보였다.
이 온도 분포 데이터를 분석하면 이형제 스프레이 패턴의 적절성도 함께 진단할 수 있다. 과냉각 구역에는 스프레이를 줄이고, 과열 구역은 냉각 채널 유량을 늘리거나 스프레이를 집중하는 방식으로 공정을 조정한다. 열화상 시스템을 통해 초기 불량률을 최대 70%까지 감소시킬 수 있다는 산업 사례도 보고되어 있다. 실제 우리 라인에서도 적용 후 3개월 내에 외관 불량률이 눈에 띄게 줄었고, 사이클 타임 편차도 안정화됐다.
매립형 센서와의 차이점
열화상 카메라 방식은 금형 내부에 센서를 매립하는 방식과 달리, 금형 설계 자유도를 전혀 침해하지 않는다. 기존 매립형은 설치 위치가 고정되어 있어 금형 구조 변경 시 재매립이 필요한 반면, 비접촉 방식은 카메라 위치 조정만으로 측정 구역을 바꿀 수 있다. 다만 알루미늄처럼 방사율이 낮은 광택 금속 표면에서는 측정 오차가 발생할 수 있으므로, 적정 방사율 보정이나 코팅 처리가 선행되어야 한다는 점은 주의해야 한다.
금형 온도 제어를 위한 실무 접근법
온도 관리는 단순히 설정값을 맞추는 것으로 끝나지 않는다. 냉각 채널의 설계, 이형제 관리, 그리고 생산 패턴 전반을 통합적으로 관리해야 한다.
- 냉각 채널 설계 최적화: 직선형 채널보다 배플(baffle) 구조나 버블러(bubbler)를 적용한 구조가 국소 과열 구간에 효과적이다. 채널 내 스케일 누적은 열전도 효율을 떨어뜨리므로, 주기적 세척이 수반되어야 한다.
- 금형 예열(warm-up) 프로토콜 표준화: 콜드 기동 시 무리하게 빠른 사이클을 돌리면 금형 내 온도 구배가 커진다. 첫 10~15샷은 의도적으로 느린 주기로 워밍업 하는 절차를 표준 작업 지침서(SOP)에 명시하는 것이 좋다.
- 금형 온도 컨트롤러(TCU) 활용: 유온 조절기를 통해 금형 온도를 능동적으로 유지하는 방식은, 생산 중단 후 재가동 시 온도 이력 변화를 최소화하는 데 유효하다.
온도 데이터를 누적해 데이터베이스화하면 불량 예측 모델로 발전시킬 수 있다. 한국몰드가 2025 국제금형전에서 소개한 시스템처럼, 열화상 데이터를 자동 저장해 금형이 정상 온도를 벗어날 때 작업자에게 즉시 알리는 구조는 스마트팩토리 전환의 실질적인 기초 단계가 된다.
온도 제어의 한계와 균형 잡힌 시각
금형 온도만 잡으면 다이캐스팅 불량이 없어진다는 건 지나친 단순화다. 온도는 결함의 중요한 원인 중 하나이지만, 사출 속도·압력 설정, 용탕 품질, 벤팅 시스템 설계, 금형 표면 상태 등이 복합적으로 작용한다. 온도와 주입 속도를 함께 관리하는 공장에서 결함이 약 15% 줄었다는 연구 결과가 있지만, 그 15%가 어떤 조건의 라인에서, 어떤 부품을 대상으로 한 수치인지를 확인하지 않고 무조건 적용 기준으로 삼는 건 위험하다.
실제로 기존 고압 다이캐스팅 라인에서 스크랩 비율이 20~40%에 달하는 경우도 있다. 이 수치는 온도 하나만의 문제가 아니라, 공정 전반의 제어 수준을 반영한다. 따라서 열화상 카메라 도입은 문제를 해결하는 끝점이 아니라, 체계적인 공정 진단과 지속적인 개선의 출발점으로 봐야 한다.
금형 온도, 데이터로 관리하는 시대
다이캐스팅 현장에서 금형 온도는 오래전부터 중요하다고 했지만, 실제로 정밀하게 측정하고 데이터로 관리하는 곳은 생각보다 많지 않다. 열전쌍 몇 개로 대충 확인하고, 이상하면 이형제를 조금 더 뿌리는 식의 경험 의존적 관리는 품질 안정화에 구조적 한계를 가진다.
열화상 카메라를 통한 전면 온도 분포 모니터링은, 눈에 보이지 않던 문제를 가시화하고 재현 가능한 조건을 설계하는 기반을 만든다. 데이터를 쌓을수록 어떤 온도 패턴에서 어떤 불량이 나오는지 연결 고리가 보이기 시작한다. 금형 온도 관리에 처음 진지하게 투자하는 시점을 미루지 않는 것이, 장기적으로 품질 비용을 낮추는 가장 확실한 선택이라고 생각한다. 온도 데이터 수집 시스템 구축이 어렵게 느껴진다면, 먼저 열화상 카메라 1대를 주력 금형 하나에만 집중 적용해 보는 것을 권한다. 변화는 거기서 시작된다.
