금형 하나를 제대로 관리하지 않아 예상보다 3만 샷 일찍 교체하게 된 경험이 있다면, 이 글이 반갑게 느껴질 것이다. 다이캐스팅 현장에서 금형은 단순한 소모품이 아니다. H13 열간 공구강 기준으로 제작된 금형 하나의 비용은 수천만 원에서 억 단위를 넘기도 하며, 관리 방식에 따라 수명이 수만 샷에서 수십만 샷까지 크게 벌어진다. 열피로 크랙이 발생한 뒤 보수 용접을 결정하는 시점, 예열 온도를 얼마나 정확히 지켰는가, 정기 점검 주기를 어떻게 설계했는가. 이 세 가지가 금형 수명을 좌우하는 핵심이다. 이 글에서는 현장에서 직접 마주치는 상황을 중심으로, 금형 수명 연장을 위한 유지보수 관리 방법을 단계별로 짚어본다.
다이캐스팅 금형이 손상되는 근본 원인
다이캐스팅 공정은 700°C에 가까운 알루미늄 용탕을 초당 수십 미터의 속도로 금형 캐비티에 주입한다. 이 과정에서 금형 표면은 순간적으로 수백 도의 열충격을 받고, 사출이 끝나면 이형제와 냉각수로 빠르게 식는다. 이 가열-냉각 사이클이 수만 번 반복되면서 금속 표면에는 미세한 열응력이 축적된다. 결국 재료 피로 한계를 넘어선 지점에서 열피로 크랙(heat checking)이 발생한다.
열피로 크랙의 진행 메커니즘
초기 크랙은 육안으로 거의 보이지 않는 헤어라인 수준이다. 이 단계에서 아무 조치를 취하지 않으면 각 사이클마다 크랙 내부로 용탕이 침투하고, 응고 과정에서 금속쐐기 효과가 발생해 균열이 급격히 확장된다. 일반적으로 H11 또는 H13 계열 강종에서 이런 손상은 표면의 열처리층이 버텨주는 동안에는 진행이 더디지만, 한 번 열처리층을 관통하면 모재로 빠르게 전파된다는 점이 까다롭다.
여기에 더해 소착(soldering) 현상도 금형 수명을 단축시키는 주요 원인이다. 알루미늄 용탕이 금형 표면에 달라붙어 굳는 소착이 반복되면 표면 조도가 나빠지고, 이를 제거하는 과정에서 추가적인 기계적 손상이 더해진다. 두 가지 손상 기전이 복합적으로 작용하기 때문에, 어느 하나만 관리해서는 수명 연장 효과가 제한적이다.

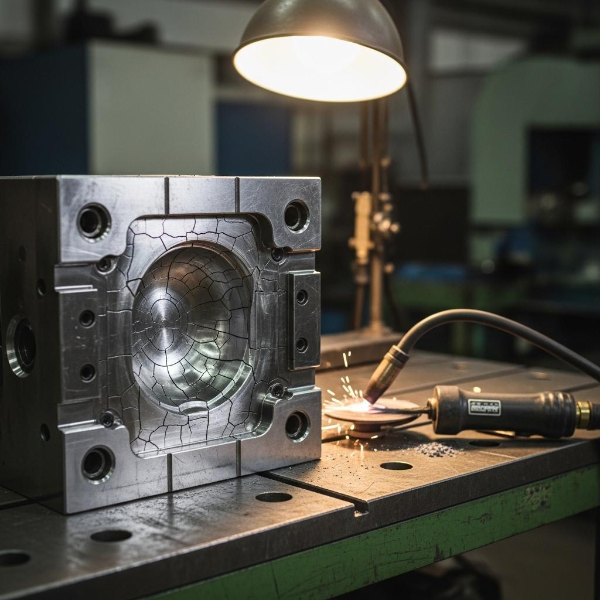

열피로 크랙 발생 후 보수 용접의 실제
크랙이 발견됐을 때 가장 먼저 부딪히는 고민은 "지금 보수 용접을 해야 하는가, 아니면 조금 더 쓰다가 교체해야 하는가"이다. 개인적으로는 크랙 깊이가 3mm 미만이고 위치가 캐비티 주변부라면 TIG 보수 용접이 경제적으로 합리적이라고 판단한다. 반면 크랙이 게이트 바로 주변이나 코어 핀 부근에 집중된 경우는 용접으로 해결하려다가 오히려 잔류 응력을 키워 더 빠른 손상을 초래하는 경우가 많았다.
TIG 용접 보수 절차와 주의사항
보수 용접에서 가장 중요한 전처리는 크랙 그루빙(grooving)이다. 크랙 주변을 완전히 제거하지 않고 그 위에 용접을 덧대면 내부에 공극이 남아 추후 더 넓은 범위의 파손으로 이어진다. 실제로 알루미늄 다이캐스팅 금형 수리 연구에서도, 용접 홈의 적절한 준비가 용접 품질에 결정적 영향을 미친다는 점이 반복적으로 확인된다.
전처리가 끝나면 금형을 예열하는 단계가 온다. 예열 없이 바로 용접하면 열충격으로 인해 용접 주변에 새로운 크랙이 생길 수 있다. H13 금형의 경우 통상 400~500°C로 균일하게 예열한 뒤 용접을 진행하고, 용접 완료 후에는 즉시 후열처리(응력 완화 어닐링)를 적용해야 한다. 이 과정을 생략하면 잔류 응력이 용접부에 집중되어 수명 회복 효과가 절반 이하로 떨어진다.
- TIG 용접: 작업자가 공정을 직접 제어할 수 있어 가장 범용적으로 쓰인다. 용입 깊이와 비드 폭 조절이 가능해 복잡한 형상의 금형에 적합하다.
- 레이저 용접: 열 입력이 매우 작아 주변 조직에 미치는 영향이 최소화된다. 핀홀이나 미세 크랙 보수에서 TIG 대비 열 변형이 훨씬 적다는 실증 결과가 나오고 있다.
- 전기 스파크 증착(ESD): 열 입력이 거의 없어 잔류 응력을 최소화할 수 있다. 파팅 라인 마모 보수나 핀홀 충진에 특히 유리하다.
금형 수명을 결정짓는 예열 온도 관리
금형 파손 원인의 상당수는 첫 샷 이전의 예열 관리 실패에서 시작된다. 상온 상태의 금형에 700°C 용탕을 곧바로 투입하면 표면과 내부 사이의 열팽창 차이로 순간적인 인장응력이 발생하고, 이것이 초기 열피로 크랙의 씨앗이 된다. 실제 사례를 보면, H13 금형을 450°C로 충분히 예열한 조건에서 200,000샷 이상의 수명을 예측할 수 있었던 반면, 예열을 생략하거나 부족하게 한 경우 동일 금형에서 수명이 30% 이상 단축되는 결과가 보고된다.
예열 방법과 현장 적용 기준
예열 방식은 크게 가스버너 방식과 금형 온도 조절기(금형 온조기) 방식으로 나뉜다. 가스버너는 빠르지만 온도 불균일이 생기기 쉽고, 국소 과열이 발생하면 오히려 열피로를 앞당길 수 있다. 반면 온조기를 활용하면 냉각 채널을 통해 균일한 온도 분포를 유지할 수 있어, 특히 복잡한 형상이나 대형 금형에서 유리하다.
슬리브 예열 온도는 통상 150~250°C 범위에서 관리하되, 금형 본체는 최소 200°C 이상으로 올린 상태에서 초기 샷을 시작하는 것이 안전하다. 중요한 것은 온도 자체보다 균일성이다. 열화상 카메라를 활용해 금형 표면의 온도 분포를 확인하면, 핫스팟 발생 여부를 사전에 파악할 수 있어 불량률을 70%까지 줄인 사례도 나온다.
정기 점검 체계 설계와 손상 조기 발견
아무리 좋은 소재의 금형이라도 점검 없이 돌리면 손상이 누적된다. 문제는 점검 주기와 점검 항목을 어떻게 설계하느냐다. 너무 잦은 점검은 생산 가동률을 낮추고, 너무 느슨한 주기는 손상을 키워 결국 더 큰 비용을 부른다.
샷 수 기반 점검 주기 설정
실무에서 일반적으로 통용되는 기준은 5,000~10,000샷마다 육안 점검, 30,000샷마다 파팅 라인 및 캐비티 표면 정밀 점검, 50,000~100,000샷마다 분해 점검으로 단계를 나누는 것이다. 다만 알루미늄 합금 종류에 따라 금형에 가해지는 스트레스가 다르기 때문에, Aural-2처럼 규소 함량이 높고 연마성이 강한 합금을 사용하는 경우 점검 주기를 20~30% 단축하는 것이 현실적이다.
점검 시 반드시 확인해야 하는 항목은 캐비티 표면의 헤어라인 크랙, 코어 핀 주변의 마모, 이젝터 핀 구멍 주변의 변형, 냉각 채널 입출구의 스케일 퇴적 여부다. 특히 헤어라인 크랙은 육안으로는 놓치기 쉬우므로 형광 침투 탐상(PT) 검사나 4K 디지털 마이크로스코프를 활용하면 초기 단계에서 포착할 수 있다.
냉각 채널 관리의 중요성
냉각 채널에 스케일이 쌓이면 냉각 효율이 저하되고, 이는 금형 온도 불균일로 이어져 열피로를 가속화한다. 배플 구조로 냉각 채널을 설계했을 때 직선형 대비 냉각 효율이 약 15~20% 향상된다는 데이터가 있다. 사이클당 수 초의 차이가 연간 수십만 개 규모의 생산 라인에서는 에너지 비용과 금형 수명 모두에 직결되기 때문에, 냉각 채널 설계와 유지 관리는 결코 부수적인 요소가 아니다.
표면 처리와 코팅을 통한 예방적 수명 관리
보수 용접이 사후 대응이라면, 표면 처리는 손상을 미리 억제하는 예방 전략이다. 현장에서 가장 널리 쓰이는 방법은 질화(nitriding) 처리와 PVD 코팅이다. 질화 처리는 표면에 경질의 질화층을 형성해 내마모성과 내열성을 높이는데, 처리 후 금형 표면 경도가 뚜렷하게 상승해 소착 저항성이 개선된다.
PVD 코팅 중에서는 TiAlN 계열이 주목받고 있다. 연구 결과에 따르면 Ti40Al60 N 코팅은 30,000샷 테스트 후에도 코어 핀의 마모가 상대적으로 적었으며, 마찰 계수도 낮아 이형 성능이 유지됐다. 특히 국소 냉각수와 질화탄소 처리를 병행했을 때 공구 수명이 최대 두 배까지 연장된 사례도 보고된다. 다만 코팅의 효과는 금형 모재 상태와 코팅 전 표면 처리 품질에 크게 의존하기 때문에, 손상이 진행된 금형에 코팅을 덧씌우는 것은 근본 해결책이 아니다.
개인적으로는 신규 금형 제작 시점부터 표면 처리 계획을 설계 단계에 포함시키는 것이 가장 효과적이라고 생각한다. 운용 중 사후 코팅보다 초기에 설계와 연계된 처리를 적용했을 때 장기 수명 안정성이 훨씬 높았다.
금형 수명 연장을 위한 현실적인 관리 전략
다이캐스팅 금형 수명 연장은 단일 기술 하나로 해결되지 않는다. 예열 온도 관리, 정기 점검 체계, 조기 보수 판단, 표면 처리 전략이 유기적으로 맞물려야 비로소 효과가 나타난다. H13 금형은 조건이 갖춰지면 100,000샷에서 500,000샷까지의 수명 범위를 충분히 실현할 수 있는 소재다. 이 폭을 좁히는 것은 결국 일상적인 관리의 밀도다. 자사 라인의 금형 이력 데이터를 체계적으로 기록하고, 보수 시점 판단 기준을 현장 조건에 맞게 문서화하는 것부터 시작해 보자. 데이터 없이 감으로 판단하는 금형 관리는 결국 불필요한 비용으로 이어진다.
