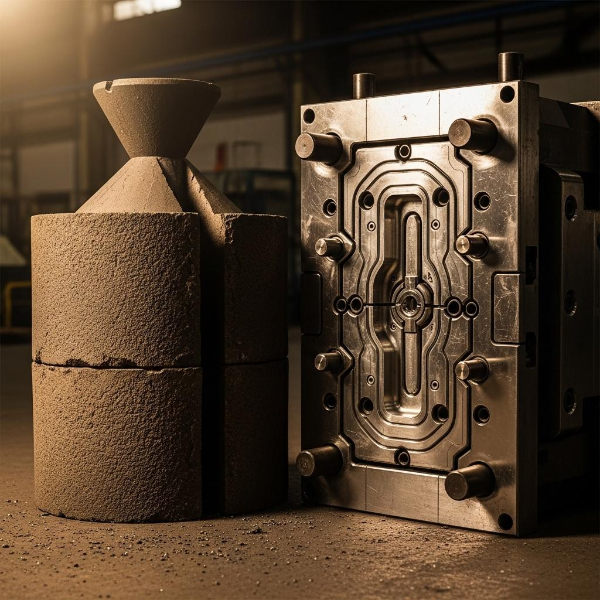

금형 주조와 다이캐스팅 공정 선택 기준

금형을 새로 짜야하는 상황이 오면 꼭 한 번씩 맞닥뜨리는 질문이 있다. "이 부품, 중력주조로 가야 하나, 다이캐스팅으로 가야 하나?" 비슷해 보이는 두 공정이지만, 선택 하나가 금형 제작비와 개당 단가, 그리고 후공정 비용까지 통째로 바꿔버린다. 특히 연간 수십만 개 규모의 양산 라인에서는 이 판단이 수익성과 직결된다. 두 공정의 원리부터 비용 구조까지, 실제 현장에서 부딪히는 관점으로 짚어본다.

주조와 다이캐스팅, 근본 원리부터 다르다

둘 다 용융 금속을 금형에 넣어 굳히는 방식이라 겉으로는 비슷해 보인다. 결정적인 차이는 금속을 금형 안으로 밀어 넣는 힘이다.

금형 주조, 그 중에서도 중력주조(Gravity Casting)는 말 그대로 중력의 힘만으로 용융 금속을 캐비티에 채운다. 별도의 가압 장치가 없고, 금속은 위에서 아래로 자연스럽게 흘러내린다. 공정 구조가 단순한 만큼 금형 설계 자유도가 높고, 냉각이 느리게 진행되어 두꺼운 벽 두께의 부품에서 강도가 잘 나온다.

반면 다이캐스팅(Die Casting)은 고압을 활용한다. 용융 금속을 150m/s에 육박하는 속도로 금형 캐비티에 강제 주입하며, 사용 압력은 콜드 챔버 기준 2,000~20,000 psi 수준이다. 이 고압·고속 충전 덕분에 얇은 벽 두께 구현이 가능하고, 표면 조도는 Ra1.6~Ra6.3 수준의 매끄러운 품질이 나온다. 같은 알루미늄 소재라도 중력주조와 다이캐스팅이 만들어내는 조직 밀도와 치수 정밀도는 체감상 분명히 다르다.

원가 구조를 뜯어보면 어디서 차이가 나는가

현장에서 공정 전환을 검토할 때 가장 먼저 꺼내드는 것이 원가 비교표다. 개인적으로도 알루미늄 하우징 부품의 공정을 중력주조에서 다이캐스팅으로 전환하는 프로젝트를 분석한 경험이 있는데, 숫자가 예상보다 훨씬 복잡하게 나왔다.

금형 제작비는 다이캐스팅이 압도적으로 높다. 고압·고온 환경을 견뎌야 하는 다이캐스팅 금형은 경화 처리된 공구강(HRC42~48)을 사용하고, 냉각 채널과 이젝터 핀 시스템까지 정밀 가공해야 한다. 반면 중력주조 금형은 상대적으로 단순한 구조로 제작비가 낮다. 부품 복잡도에 따라 다르지만 금형 초기 투자비는 다이캐스팅이 중력주조 대비 1.5~3배 수준으로 높게 형성되는 게 일반적이다.

그런데 개당 단가 구조는 반대로 뒤집힌다.

• 중력주조 — 사이클 타임이 길고 후가공 빈도가 높아 개당 가공비가 올라간다
• 다이캐스팅 — 고속 사이클로 시간당 생산량이 많고, 표면 품질이 좋아 후가공 단계를 줄일 수 있다
• 손익분기점 — 통상 연간 1만~3만 개 수준을 넘어서면 다이캐스팅의 개당 단가 우위가 금형 초기 투자비 차이를 상쇄하기 시작한다

실제 분석에서도 이 패턴이 그대로 나왔다. 연 5만 개 생산 기준으로 누적 원가를 계산하면, 초기 금형비를 감안해도 다이캐스팅 쪽이 전체 비용에서 유리한 구조가 만들어졌다. 단 이 계산은 후가공 비용을 얼마나 절감할 수 있는지에 따라 결과가 크게 달라진다.





소재와 벽 두께가 공정 선택을 제약한다

원가만 보고 공정을 고를 수 없는 이유가 있다. 소재와 부품 형상이 선택지를 먼저 좁혀버리기 때문이다.

다이캐스팅은 금형보다 용융점이 낮은 금속만 쓸 수 있다. 알루미늄, 아연, 마그네슘, 구리 합금이 주 대상이고, 철강 소재는 불가능하다. 중력주조도 동일한 제약이 있지만 금형 내구성 측면에서 조금 더 여유가 있다.

벽 두께 기준도 중요하다. 부품 벽 두께가 8mm를 넘어가면 다이캐스팅 쪽에서 기공(porosity) 발생 가능성이 높아진다. 고압으로 충전하는 과정에서 가스가 내부에 갇히기 쉽고, 두꺼운 단면일수록 이 문제가 두드러진다. 이 경우에는 냉각 속도가 느리고 가스 배출이 용이한 중력주조가 더 안정적인 내부 품질을 보장한다.

얇은 벽 구조와 복잡한 형상

반대로 벽 두께가 얇고 형상이 복잡한 부품은 다이캐스팅의 무대다. 고압 충전 덕분에 중력만으로는 채우기 어려운 세밀한 캐비티까지 금속이 밀려 들어간다. 자동차 알루미늄 브라켓이나 전자기기 하우징처럼 경량화와 복잡 형상이 동시에 요구되는 제품군이 여기에 해당한다.

후가공 비용까지 포함해야 진짜 원가다

공정 비교에서 놓치기 쉬운 부분이 후가공이다. 다이캐스팅 제품이라도 구멍 가공, 나사산 처리, 버(burr) 제거 등 후공정이 필요한 경우가 많다. 금형 설계 단계에서 이 부분을 얼마나 줄이도록 최적화하느냐가 실질 원가에 큰 영향을 준다.

중력주조는 후가공 빈도가 상대적으로 높은 편이다. 표면 조도가 다이캐스팅보다 거칠고, 치수 공차도 넓게 나오는 경향이 있어 기계 가공이 추가로 들어가는 사례가 잦다. 개인적으로 중력주조 부품의 후가공 공정을 검토할 때, 개당 후가공 비용이 주조 단가와 비슷한 수준까지 올라오는 경우를 경험한 적이 있다. 이를 감안하면 표면에 드러나는 단가만으로 공정을 선택하는 것은 위험하다.

다이캐스팅은 금형 설계가 잘 되어 있으면 후가공을 상당히 줄일 수 있다. 다만 설계 단계에서 게이트 위치, 벤트 배치, 이형 방향을 치밀하게 잡지 않으면 불량 수율과 후가공 비용이 동시에 올라간다. 충전 시뮬레이션을 설계 초기에 돌려서 잠재 문제를 사전에 걸러내는 작업이 그래서 중요하다.

생산량과 제품 수명을 함께 봐야 판단이 선다

결국 어느 공정이 낫다는 단순한 답은 없다. 생산량, 부품 형상, 소재, 요구 품질, 그리고 금형 교체 주기까지 복합적으로 따져야 한다.

소량 생산이거나 제품 형상 변경 가능성이 있다면 초기 투자비가 낮은 중력주조가 현실적이다. 금형 수정이 상대적으로 쉽고, 공정 세팅 변경에도 유연하게 대응할 수 있다. 다이캐스팅 금형은 한 번 제작하면 형상 변경이 어렵고 비용도 만만치 않다.

대량 양산이 확정되어 있고, 치수 정밀도와 표면 품질이 중요하며, 부품 벽 두께가 얇은 구조라면 다이캐스팅을 택하는 것이 장기적으로 유리하다. 사이클 타임을 줄여 생산성을 높이는 효과가 누적되면, 초기 금형 투자비는 비교적 빠르게 회수된다.

• 소량·시제품·두꺼운 벽 두께 → 중력주조 우선 검토
• 대량 양산·얇은 벽 두께·높은 표면 품질 요구 → 다이캐스팅 우선 검토

공정 선택은 숫자로 검증하고 현장에서 확인한다

두 공정의 차이는 구조적으로 명확하지만, 실제 생산 현장에서 판단을 내리려면 개별 부품의 조건을 수치로 따져보는 과정이 반드시 필요하다. 금형 제작비, 사이클 타임, 개당 단가, 후가공 비용까지 모두 포함한 총원가 시뮬레이션을 돌려보고 나서야 의미 있는 비교가 된다. 공정 전환을 고려하고 있다면 생산 수량 시나리오를 최소 세 가지 이상 설정해 손익분기점을 직접 확인해 보는 것을 권한다. 그 숫자가 가장 솔직한 답이다.
